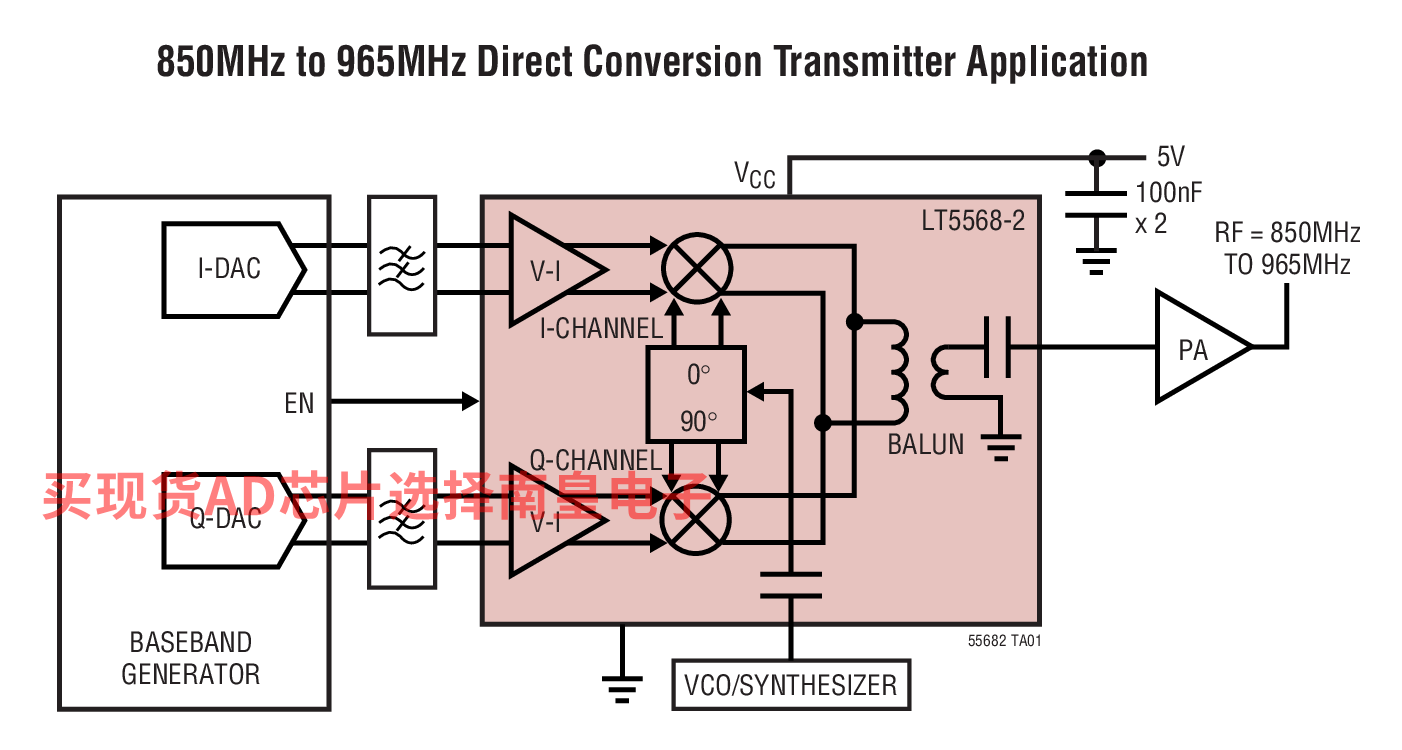

LT5568-2 是一款专为包括无线基础设施在内的高性能无线应用而设计的直接 I/Q 调制器。该器件允许使用差分基带 I 和 Q 信号来对一个 RF 信号进行直接调制。它支持 GSM、EDGE、CDMA、CDMA2000 和其他在 850MHz 至 965MHz 频段内运行的系统。可通过向 I 和 Q 输入端施加 90° 相移信号以将此器件配置成一个镜频抑制上变频混频器。I/Q 基带输入包括电压至电流转换器，而这些转换器又负责驱动双平衡混频器。这些混频器的输出被相加并输送至一个片内 RF 变压器，该 RF 变压器将差分混频器信号转换为一个 50Ω 单端输出。4 个平衡的 I 和 Q 基带输入端口用于通过一个具有约 0.5V 共模电压电平的电源进行 DC 耦合。LO 通路包括一个具有单端输入的 LO 缓冲器，和负责产生用于混频器之 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V。

应用

• 用于 GSM / 蜂窝频段的基础设施发送 (Tx)
• 用于蜂窝频段的镜频抑制上变频器
• 用于 700MHz 至 1050MHz 本机振荡器信号的低噪声可变移相器
• RFID 阅读器

• 针对 850MHz 至 965MHz 频率范围的优化镜频抑制
• 高 OIP3：在 900MHz 時为 +22.9dBm
• 5MHz 偏移条件下的低输出噪声层：
• 无 RF: –159.4dBm/Hz

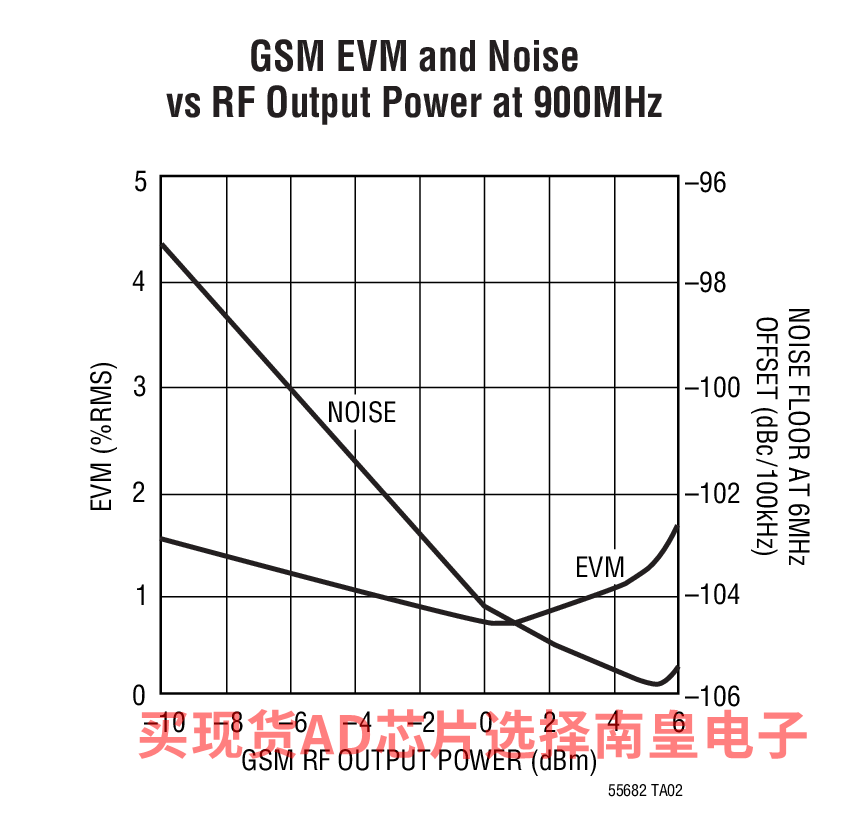

• POUT = 4dBm: –153dBm/Hz
• 集成的 LO 缓冲器和 LO 正交相位发生器
• 50Ω AC 耦合单端 LO 和 RF 端口
• 至基带输入的 50Ω DC 接口
• 低载波漏泄：在 900MHz 時为 –43dBm
• 高镜频抑制：在 900MHz 時为 –52dBc

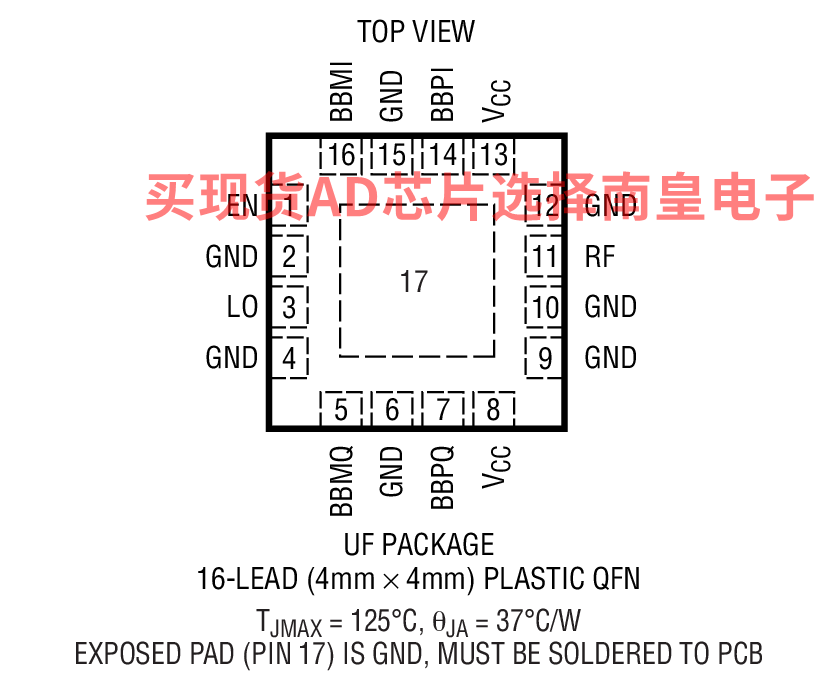

• 16 引脚 4mm x 4mm QFN 封装

LT5568-2EUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：7.37（100-499个）；6.27（1000+个）

LT5568-2EUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.37（100-499个）；6.27（1000+个）

DC1178A：LT5568-2EUF | 900MHz GSM/EDGE Optimized I/Q Modulator

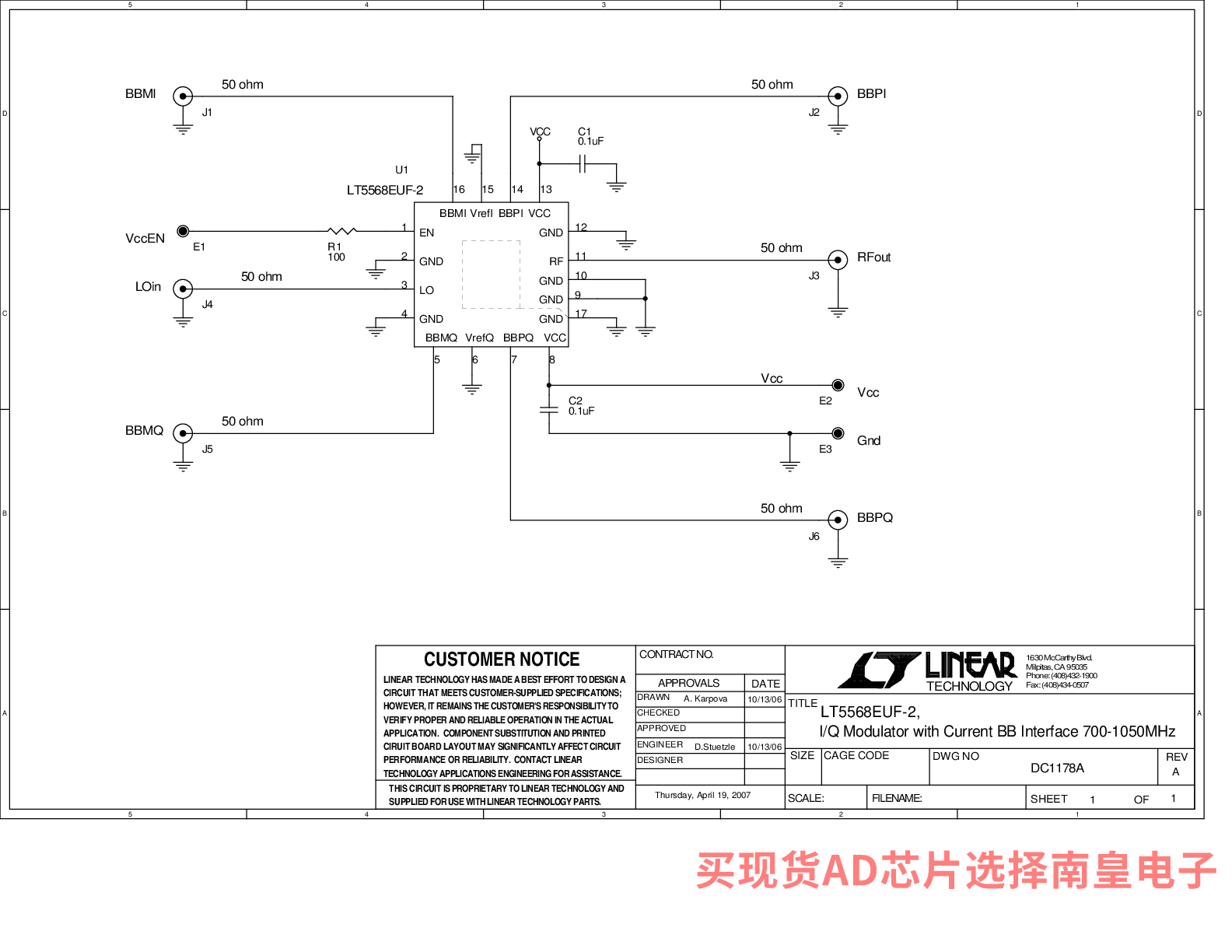

DC1178A: Demo Board for the LT5568-2 GSM/EDGE Optimized, High Linearity Direct Quadrature Modulator
