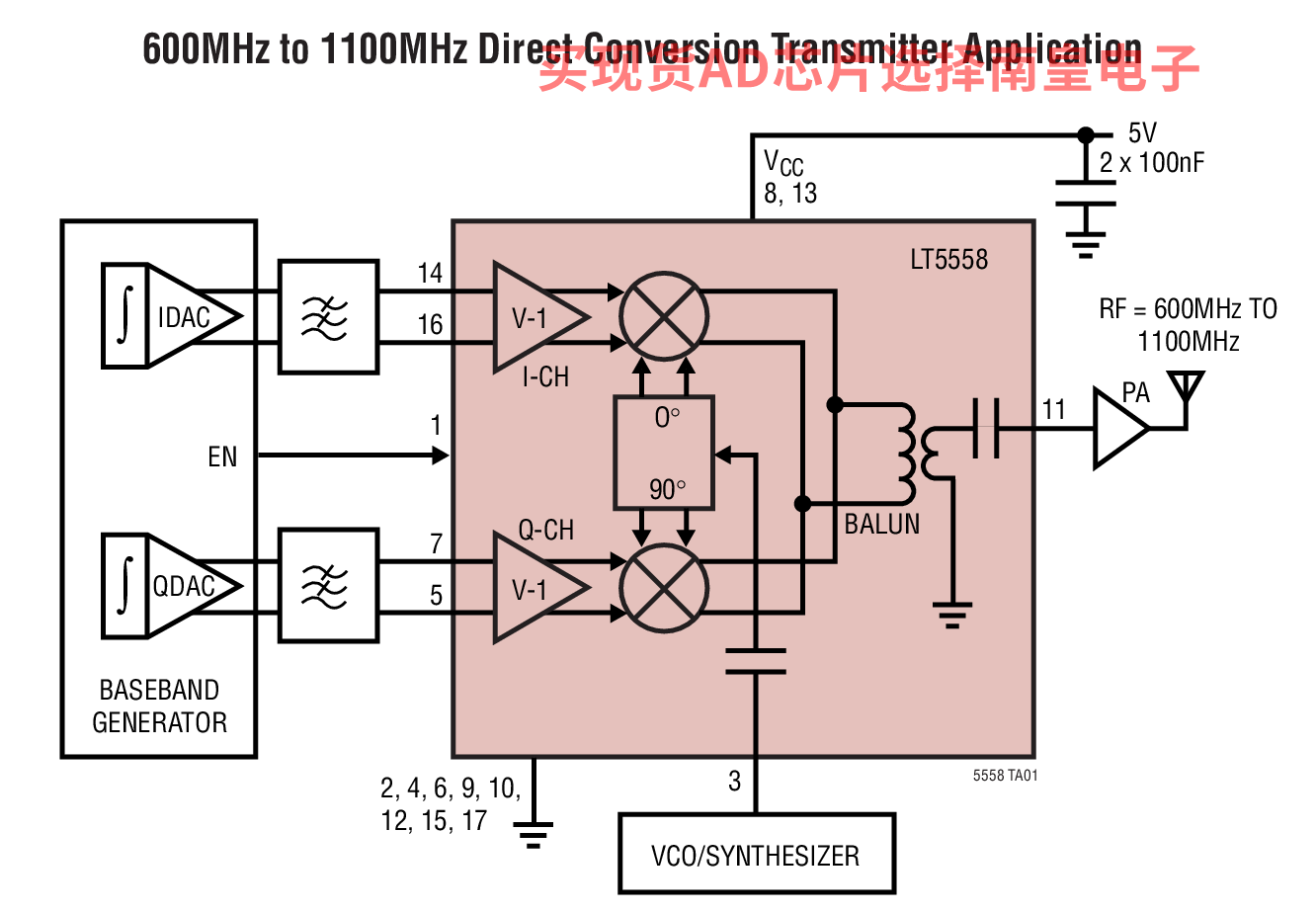

LT5558 是一款专为包括无线基础设施在内的高性能无线应用而设计的直接 I/Q 调制器。该器件允许使用差分基带 I 和 Q 信号来对一个 RF 信号进行直接调制。它支持 GSM、EDGE、CDMA、CDMA2000 及其他系统。另外，也可通过向 I 和 Q 输入端施加 90° 相移信号以将此器件配置成一个镜频抑制上变频混频器。高阻抗 I/Q 基带输入包括电压至电流转换器，而这些转换器又负责驱动双平衡混频器。这些混频器的输出被相加并输送至一个片内 RF 变压器，该 RF 变压器将差分混频器信号转换为一个 50Ω 单端输出。平衡的 I 和 Q 基带输入端口用于通过一个具有约 2.1V 共模电压电平的电源进行 DC 耦合。LO 通路包括一个具有单端输入的 LO 缓冲器，和负责产生用于混频器之 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V。

应用

• RFID 单边带发射机
• 用于蜂窝和 ISM 频段的基础设施发送 (Tx)
• 用于蜂窝频段的镜频抑制上变频器
• 用于 600MHz 至 1100MHz 本机振荡器信号的低噪声可变移相器
• 微波链路

• 从基带至 RF 的直接转换
• 高 OIP3：在 900MHz 時为 +22.4dBm
• 20MHz 偏移条件下的低输出噪声层：
  • 无 RF: –158dBm/Hz
  • POUT = 4dBm: –152.7dBm/Hz
• 低载波漏泄：在 900MHz 時为 –43.7dBm
• 高镜频抑制：在 900MHz 時为 –49dBc

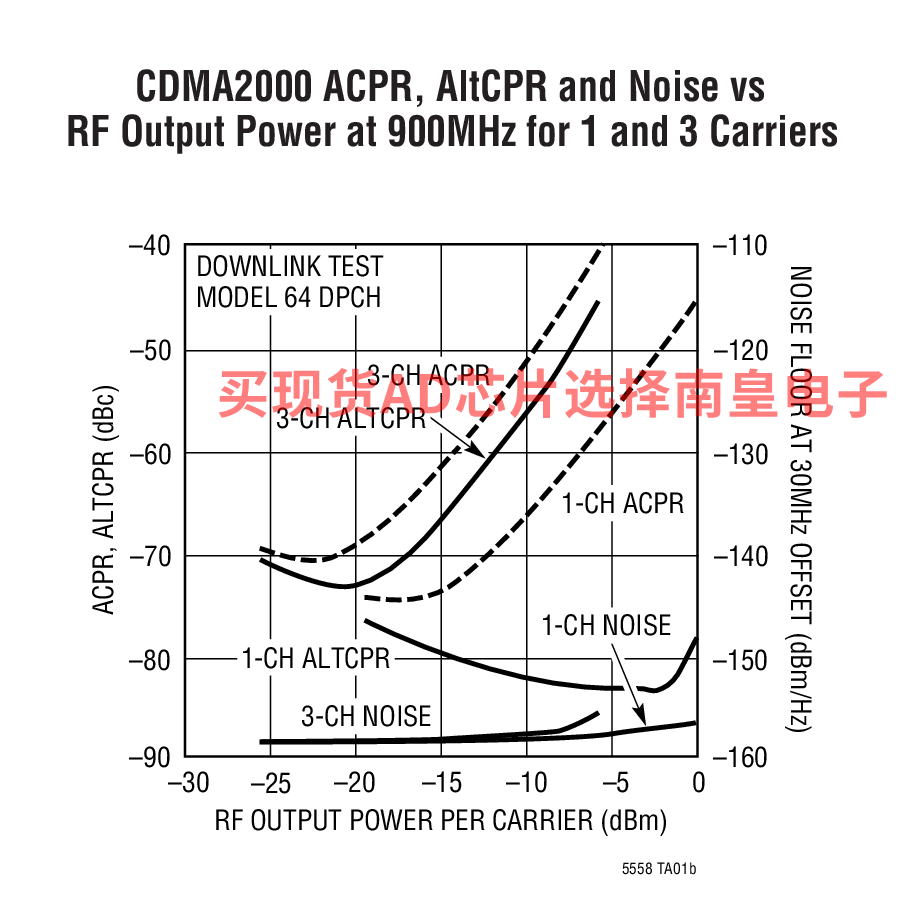

• 3 通道 CDMA2000 ACPR：在 900MHz 時为 –70.4dBc
• 集成的 LO 缓冲器和 LO 正交相位发生器
• 50Ω AC 耦合单端 LO 和 RF 端口
• 至具有 2.1V 共模电压之基带输入的高阻抗接口

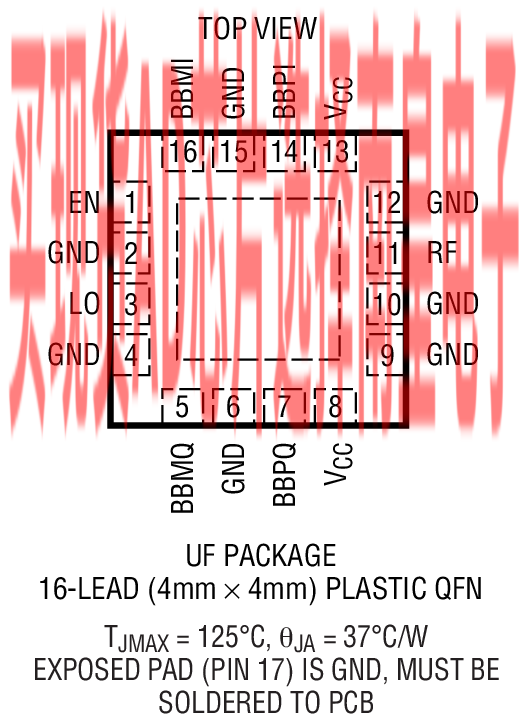

• 16 引脚 QFN 4mm x 4mm 封装

LT5558EUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：6.41（100-499个）；5.4（1000+个）

LT5558EUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.41（100-499个）；5.4（1000+个）

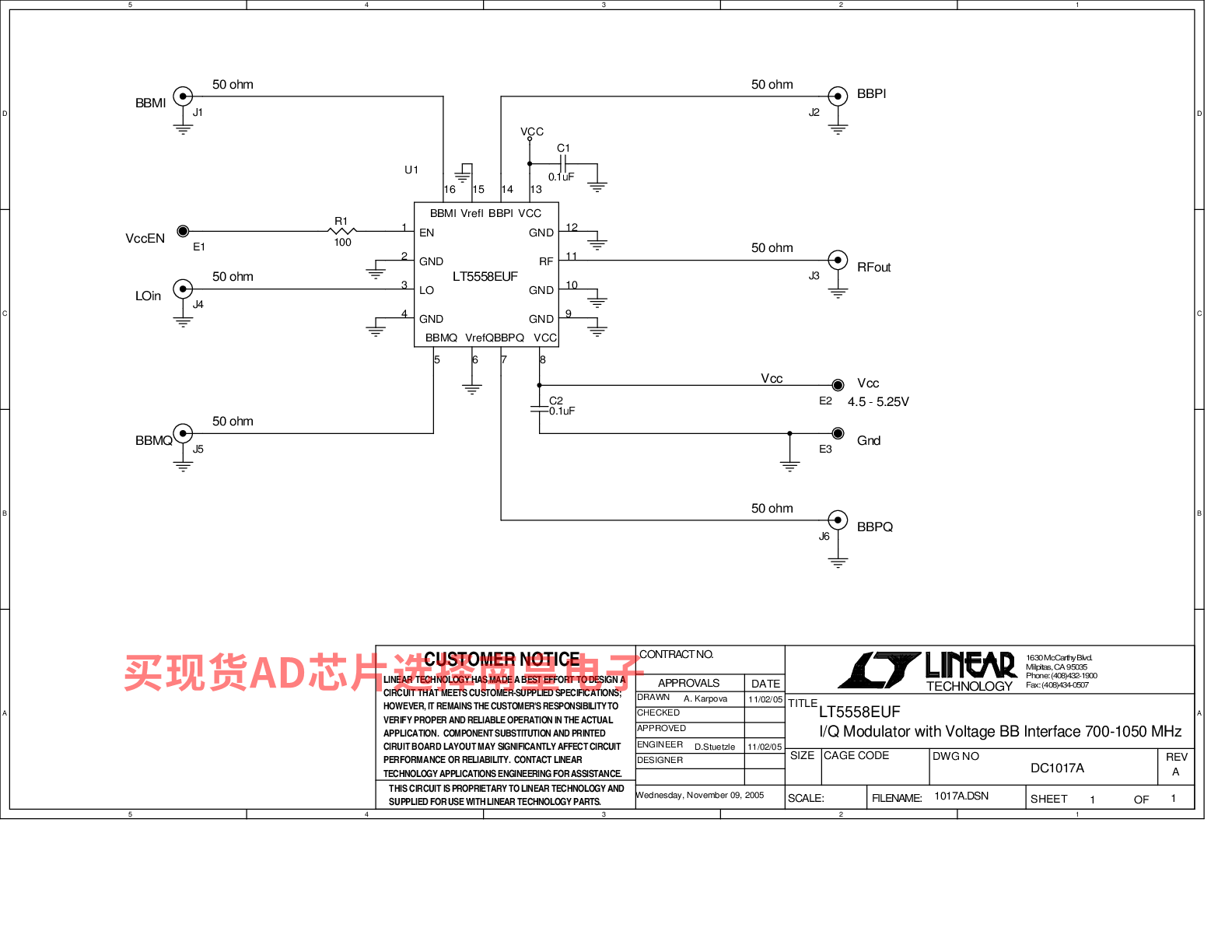

DC1017A：LT5558EUF | 600-1100MHz I-Q Modulator with Hi-Z BB Rin, Vcm = 2.1V

DC1017A - Demo Board for: LT5558 - 600MHz to 1100MHz High Linearity Direct Quadrature Modulator
