LT5554 是一款 7 位数字控制型可编程增益 (PG) 放大器，具有 16dB 增益控制范围。它包括一个 50Ω 输入可变衰减器，后随一个高线性度可变跨导放大器。4dB 的输入衰减器粗调步幅通过 2 个数字控制位 (PG5、PG6) 来实现。3.875dB 增益控制范围内的 0.125dB 跨导放大器细调步幅通过 5 个数字控制位 (PG0 至 PG4) 来设定。LT5554 的增益控制输入 (PGx) 和 STROBE 输入可被直接耦合至 TTL 或 ECL 驱动器。7 个并联增益控制输入的时间偏移可以通过采用 STROBE 输入正变换来消除。

内部输出电阻器 (R0 = 400Ω) 用于把最大总增益限制为 36dB (对于开路输出)。开路输出集电极的内部电路使得 LT5554 能够在任何负载条件下 (包括外部 SAW 滤波器) 无条件地保持稳定，并在 300MHz 的频率条件下提供了 -80dB 的反向隔离。

LT5554 在过驱动期间进行内部保护，并具有一个片内电源稳压器。

凭借 0.125dB 的步幅分辨率和 5ns 的稳定时间，LT5554 是那些需要进行连续增益控制应用的合适之选。

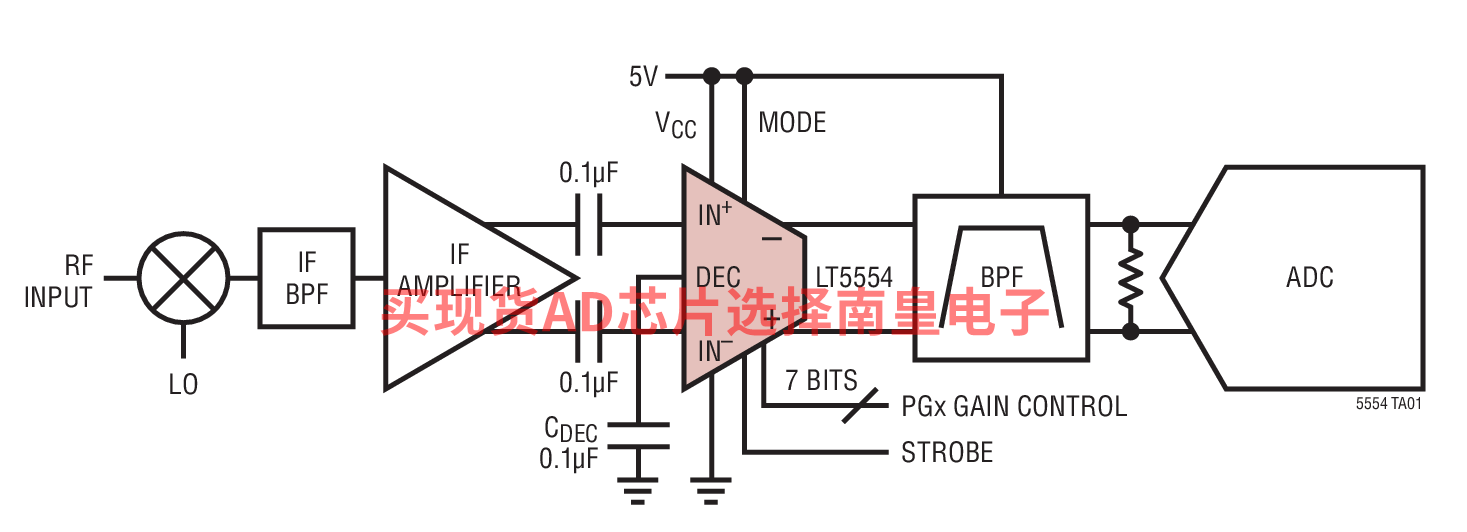

• 差分 ADC 驱动器
• IF 采样接收器
• VGA IF 功率放大器
• 50Ω 驱动器
• 仪表

• 1GHz 带宽 (在所有增益条件下)

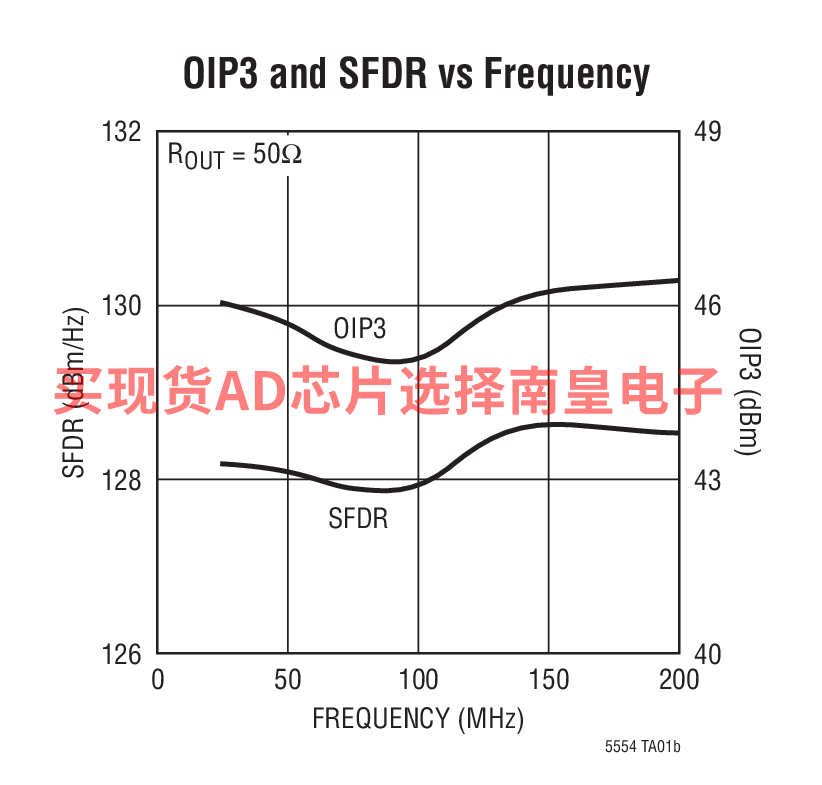

• 48dBm OIP3 (在 200MHz，向 50Ω 负载输送 2VP-P 电压，ROUT = 100Ω)
• -88dBc IMD3 (在 200MHz，向 50Ω 负载输送 2VP-P 电压，ROUT = 100Ω)
• 1.4nV/√Hz 输入参考噪声 (RTI)
• 20dBm 输出 P1dB (在 70MHz，ROUT = 130Ω)
• 2dB 至 18dB增益范围 (ROUT = 50Ω)
• 0.125dB 增益步进
• 30ps 群延迟偏差
• 5ns 快速增益稳定时间
• 5ns 快速过驱动恢复
• -80dB 反向隔离

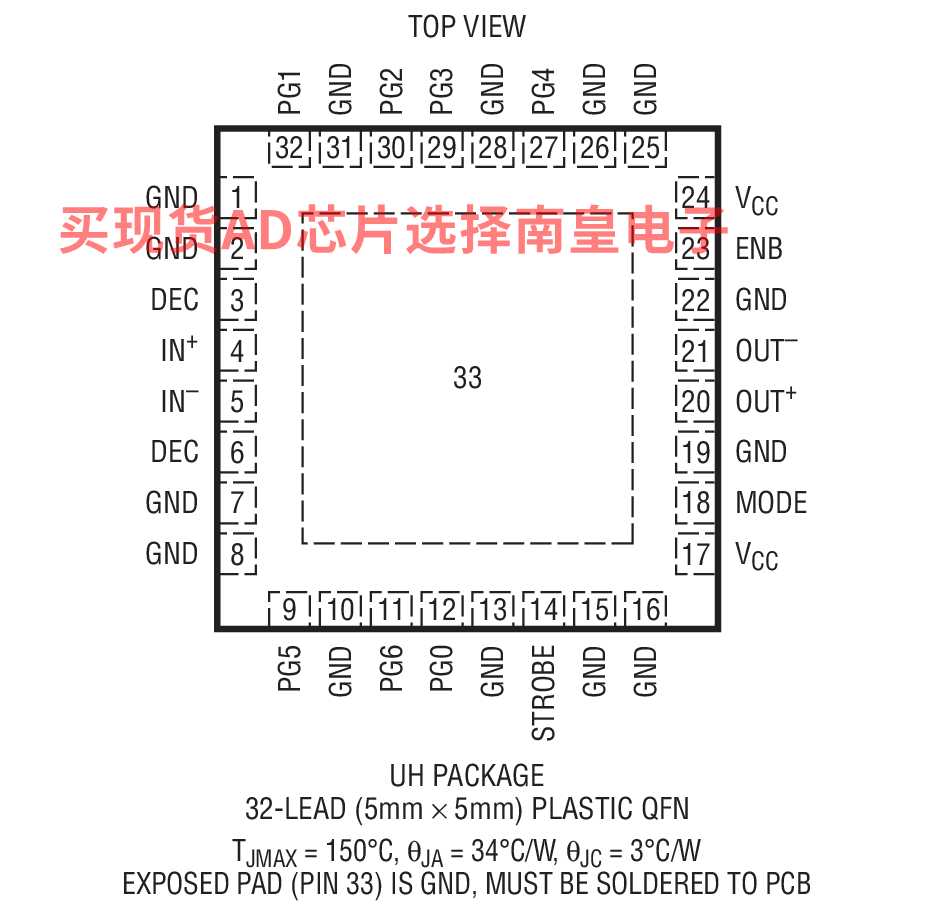

LT5554IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：6.53（100-499个）；5.34（1000+个）

LT5554IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.53（100-499个）；5.34（1000+个）

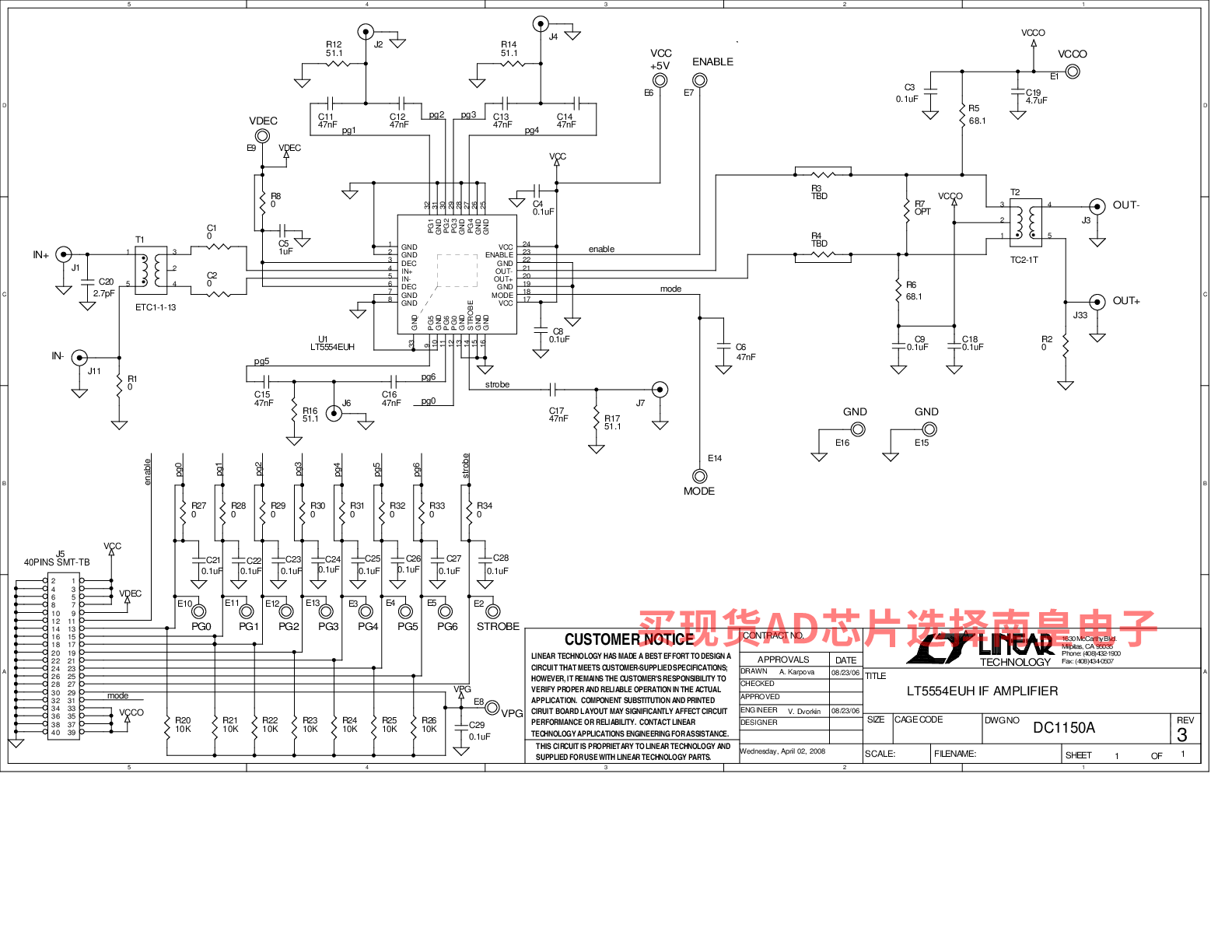

DC1150A：LT5554 | Broadband Ultra-Low Distortion Digitally Programmable VGA

DC1150A: Demo Board for LT5554 Broadband Ultra Low Distortion 7-Bit Digitally Controlled VGA
