LT5538的基本参数

制造厂商：AD
产品类别：RF功率检波器
技术类目：对数检波器
功能描述：具 75dB 动态范围的 40MHz 至 3.8GHz RF 功率检波器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT5538的产品详情：

LT5538 是一款 40MHz 至 3800MHz 的单片式对数 RF 功率检波器，能够在一个很宽的动态范围内 (从 -75dBm 至 10dBm) 测量 RF 信号。采用等效分贝标度值来表示的 RF 信号精确地转换为以线性刻度来标注的 DC 电压。通过采用级联 RF 限幅器和 RF 检波器来测量 RF 信号，实现了宽线性动态范围。其输出被相加，以产生一个与输入 RF 信号 (单位：dB) 成比例的准确线性 DC 电压。LT5538 可在 40MHz 至 3.8GHz 的频率范围内提供超群的温度稳定输出 (整个温度范围内的波动在 ±1dB 以内)。利用一个低阻抗驱动器对输出进行缓冲。

Applications

接收信号强度指示 (RSSI)
RF 功率测量和控制
RF/IF 功率检波
接收器 RF/IF 增益控制
包络检波
ASK 接收器

LT5538的优势和特点：

频率范围：40MHz 至 3.8GHz
75dB 对数线性动态范围
在整个温度范围内提供了出色准确度
线性 DC 输出与输入功率 (单位：dBm) 的关系
-72dBm 检测灵敏度
单端 RF 输入
低电源电流：29mA
电源电压：3V 至 5.25V

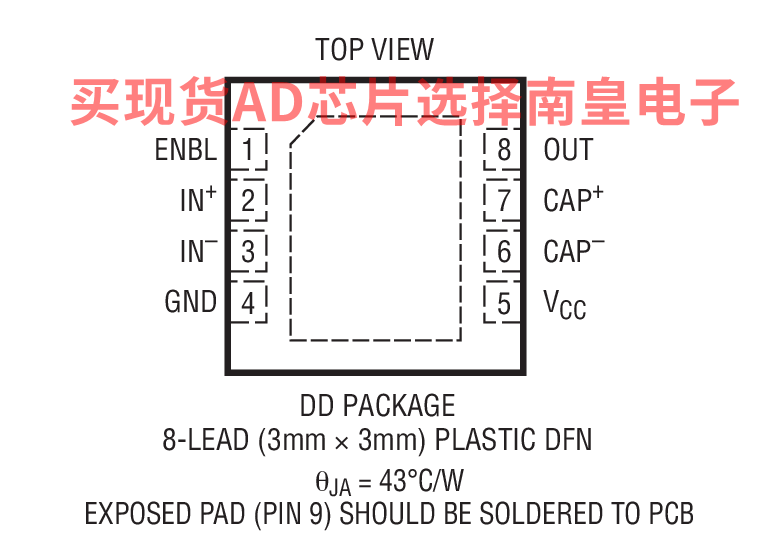

8 引脚 3mm x 3mm DFN 封装

LT5538具体的完整产品型号参数及价格（美元）：

LT5538IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：6.22（100-499个）；5.23（1000+个）

LT5538IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.22（100-499个）；5.23（1000+个）

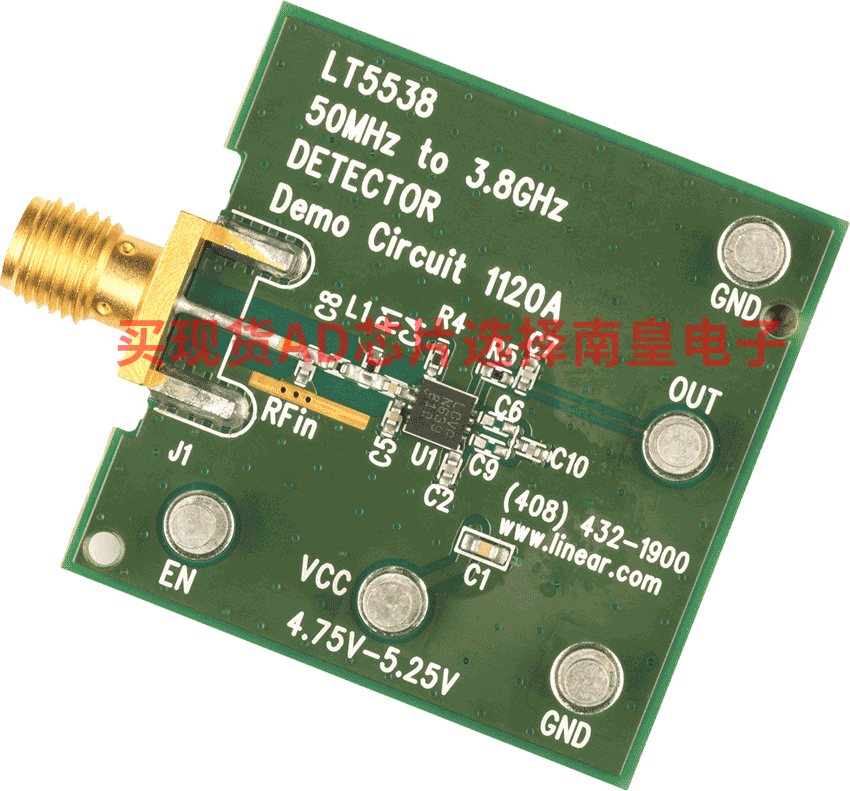

LT5538的评估套件：

DC1120A：LT5538IDD | 40MHz to 3.8GHz 75dB Dynamic Range Log Detector. Board Optimized for 40MHz to 2.7GHz. Call Factory for Higher Frequency

DC1120A: Demo Board forLT5538 40MHz to 3.8GHz RF Power Detector with 75dB Dynamic Range

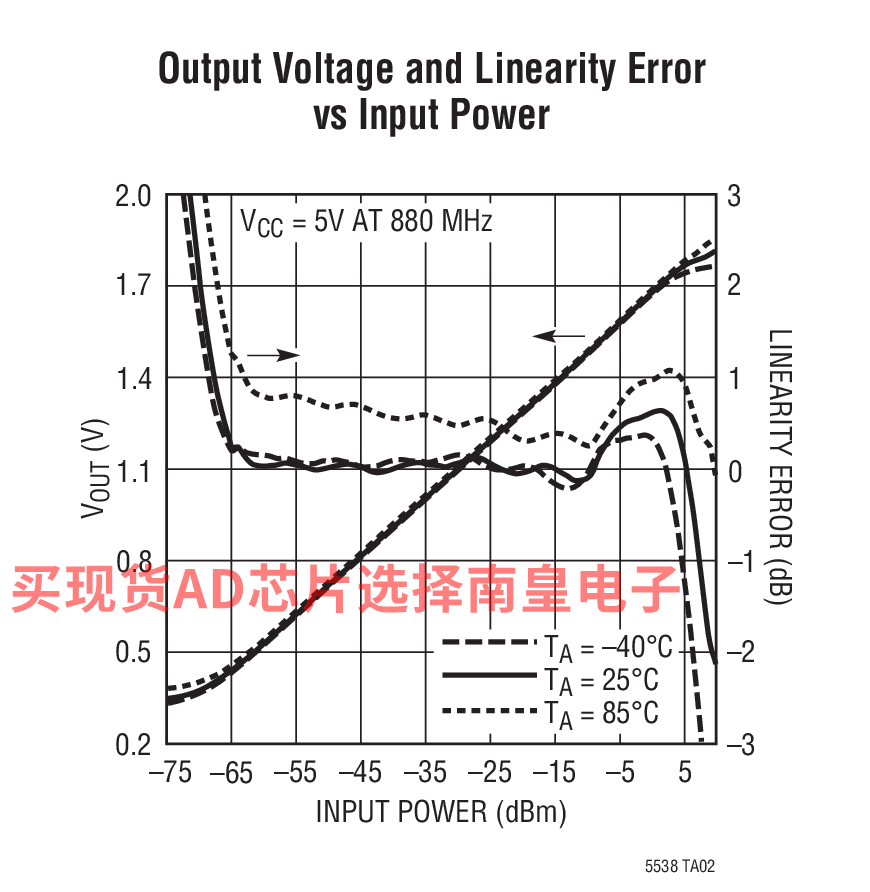

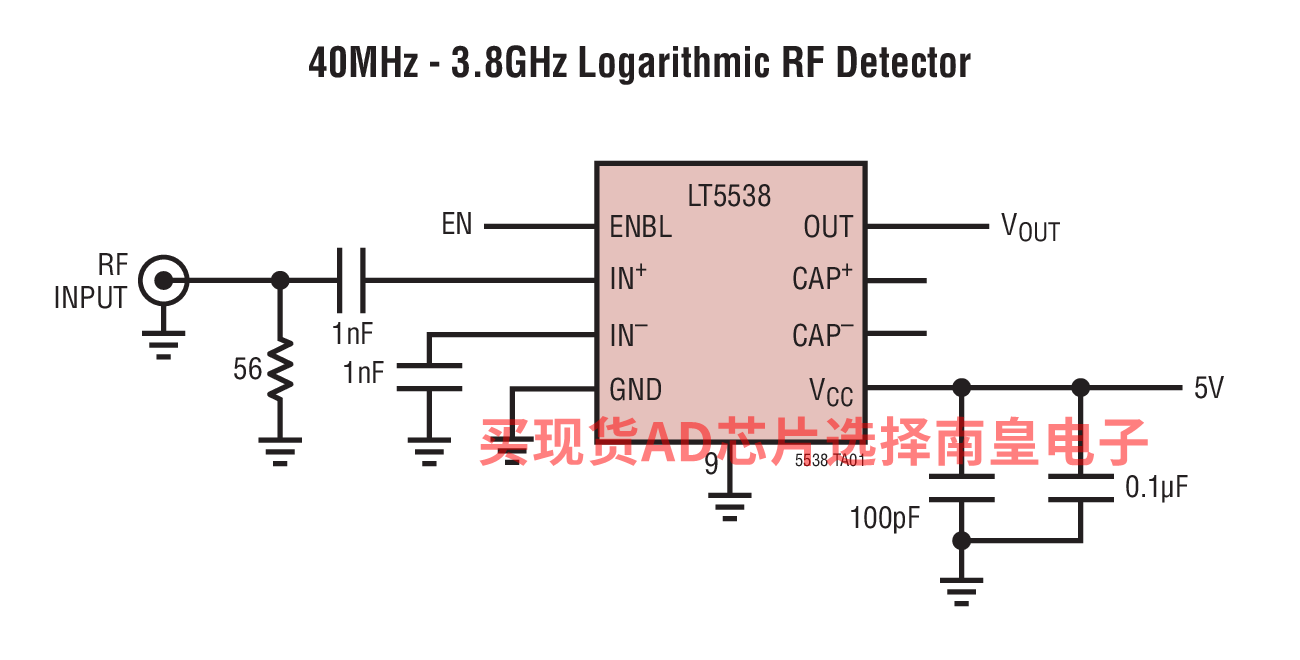

LT5538的电路图解：

LT5538的评估套件：
