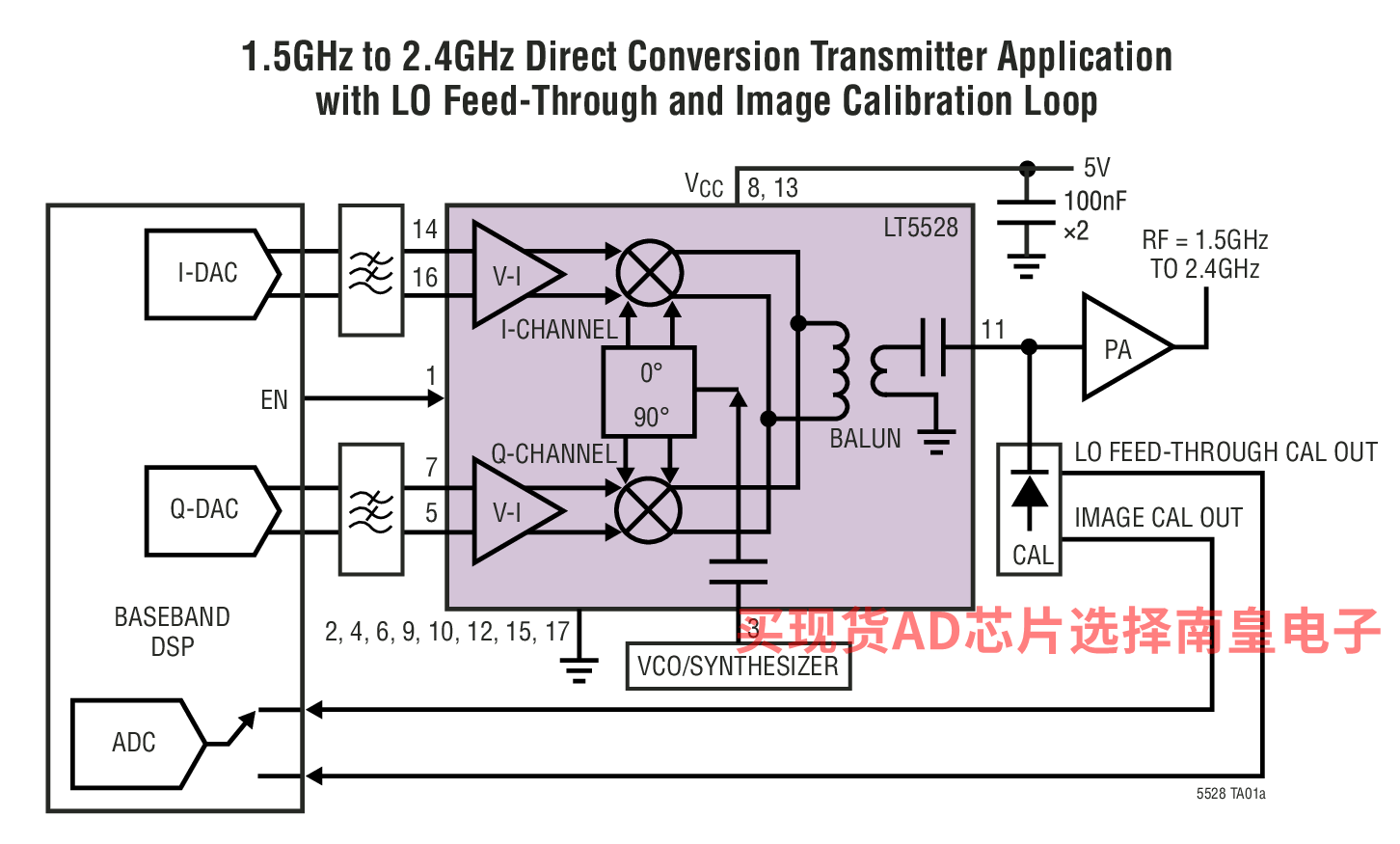

LT5528 是一款专为包括无线基础设施在内的高性能无线应用而设计的直接 I/Q 调制器。它允许使用差分基带 I 和 Q 信号来对一个 RF 信号进行直接调制，并支持 PHS、GSM、EDGE、TD-SCDMA、CDMA、CDMA2000、W-CDMA 及其他系统。也可通过向I和 Q 输入端施加 90℃ 移相信号来把该器件配置成一个图像载波抑制上变频混频器。I/Q 基带输入包括电压至电流转换器，而这些转换器又负责驱动双平衡混频器。这些混频器的输出被相加并输送至一个片上 RF 变压器，该 RF 变压器将差分混频器信号转换为一个 50Ω 单端输出。四个平衡 I 和 Q 基带输入端口用于通过一个具有约 0.5V 共模电压电平的电源进行 DC 耦合。LO 通路包括一个具有单端输入的 LO 缓冲器和负责生成用于混频器的 LO 驱动电压的精准正交发生器。电源电压范围为 4.5V 至 5.25V。

应用

• DCS、PCS 和 UMTS 频段的基础设施发送
• PCS 和 UMTS 频段的图像载波抑制上变频混频器
• 用于 1.5GHz 至 2.4GHz 本机振荡器信号的低噪声可变移相器

• 直接转换至 1.5GHz ～ 2.4GHz
• 高 OIP3：在 2GHz 時為 21.8dBm
• 5MHz 偏移条件下的低输出噪声层：
  • 无 RF：-159.3dBm/Hz
  • POUT = 4dBm：-151.8dBm/Hz
• 四通道 W-CDMA ACPR：在 2.14GHz 時為 -66dBc
• 集成 LO 缓冲器和 LO 正交相位发生器
• 50Ω AC 耦合单端 LO 和 RF 端口
• 至基带输入的 50Ω DC 接口
• 低载波漏泄：在 2GHz 時為 -42dBm
• 高图像载波抑制：在 2GHz 時為 45dB

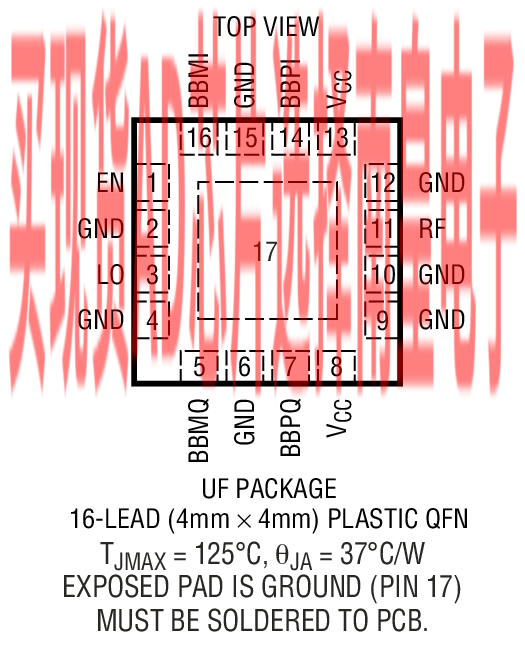

• 16 引脚 QFN 4mm × 4mm 封装

LT5528EUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：6.83（100-499个）；5.81（1000+个）

LT5528EUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.83（100-499个）；5.81（1000+个）

DC729A：LT5528EUF集成电流BB接口的2GHz I/Q调制器

DC729A：LT5528 1.5GHz至2.4GHz高线性度直接正交调制器演示板。
