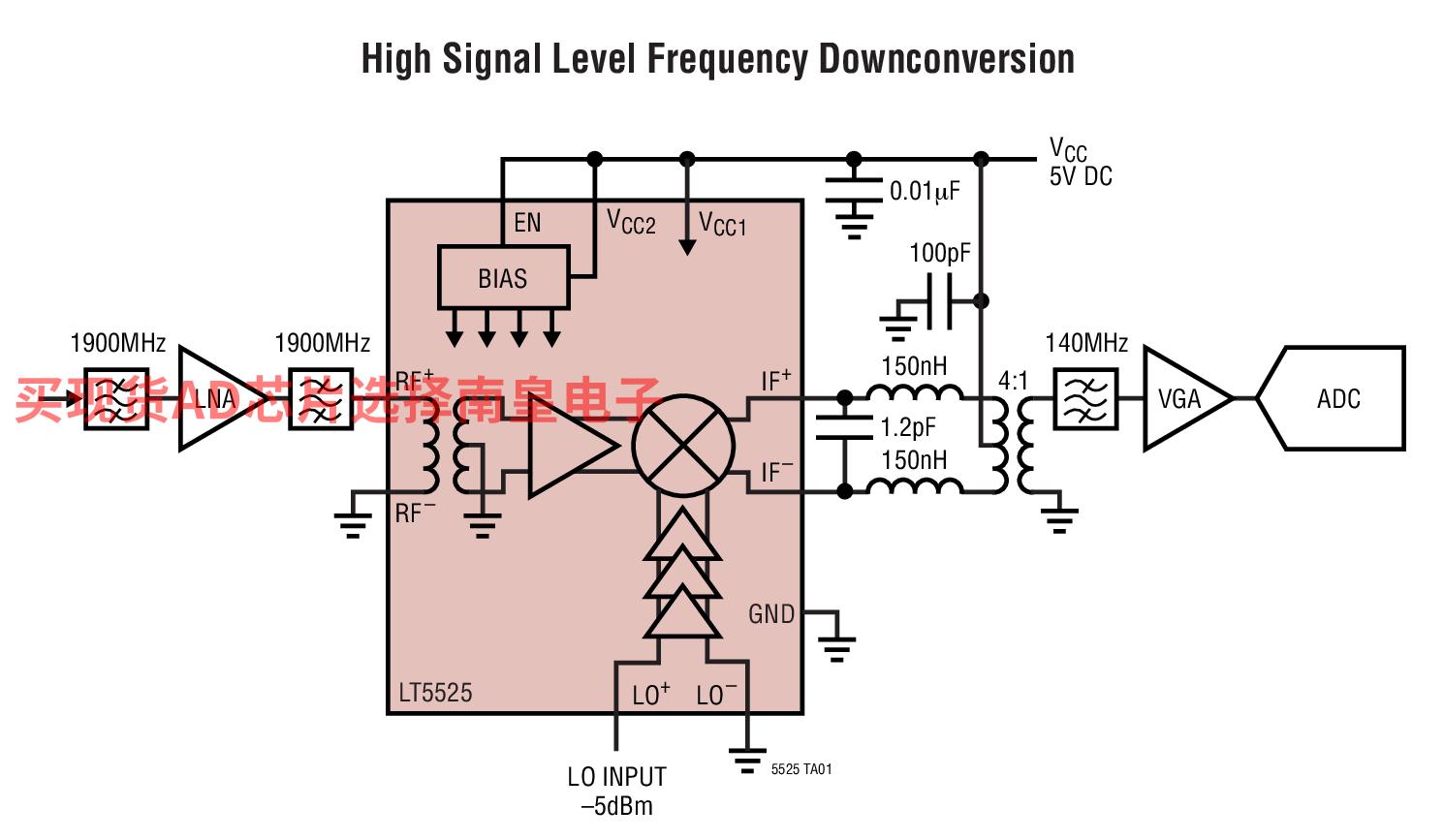

LT5525 是一款专为诸如点对点数据传输、高性能无线电和无线基础设施系统等高线性度应用而优化的低功率宽带混频器。该器件包括一个用于驱动双平衡有源混频器内核的内部 50Ω 匹配高速 LO 放大器。一个集成化 RF 缓冲器放大器可提供卓越的 LO-RF 隔离度。LT5525 集成了 RF 输入平衡-不平衡变压器和所有相关联的 50Ω 匹配组件。IF 端口能够容易地在宽广的频率范围内实现匹配，以在各种应用中使用。

LT5525 为无源混频器提供了一种高性能的替代方案。与要求高 LO 驱动电平的无源混频器不同，LT5525 可在低得多的 LO 输入电平条件下运行，而且对 LO 功率电平变化的敏感度低得多。

* 可实现在更宽频率范围内的运行，而性能有所下降。更多信息请咨询凌力尔特 (现隶属 ADI)。

应用

• 点对点数据通信系统
• 无线基础设施
• 高性能无线电
• 高线性度接收机应用

• 宽输入频率范围：0.8GHz 至 2.5GHz*
• 宽带 LO 和 IF 操作

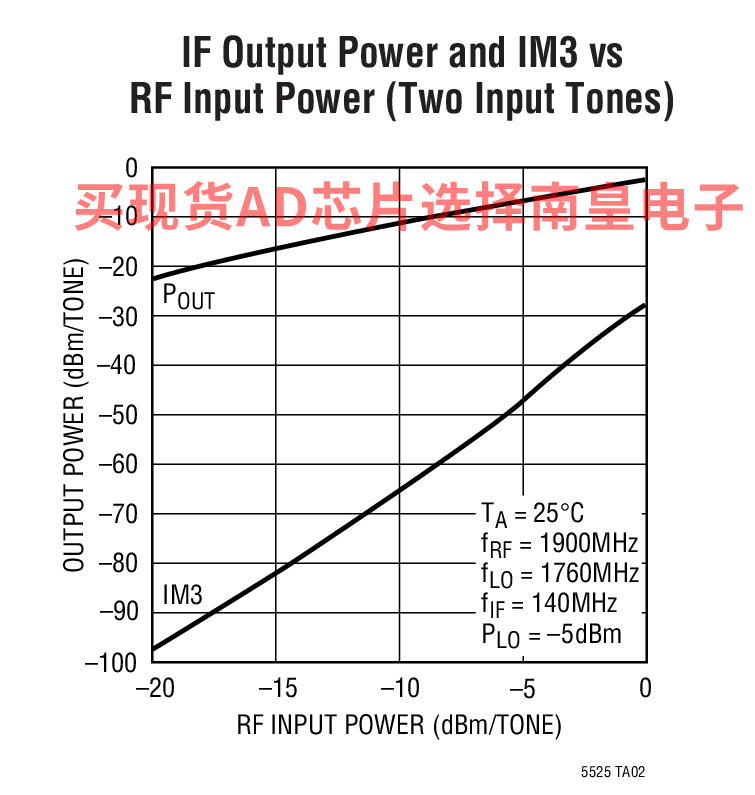

• 高输入 IP3：在 1900MHz 时为 +17.6dBm
• 典型转换增益：在 1900MHz 时为 –1.9dB
• 高 LO-RF 和 LO-IF 隔离
• SSB 噪声指数：在 1900MHz 时为 15.1dB
• 单端 50Ω RF 和 LO 接口
• 集成的 LO 缓冲器：–5dBm 驱动电平
• 低电源电流：28mA (典型值)
• 使能功能
• 单 5V 电源
• 16 引脚 QFN (4mm x 4mm) 封装

LT5525EUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：5.26（100-499个）；4.49（1000+个）

LT5525EUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.26（100-499个）；4.49（1000+个）

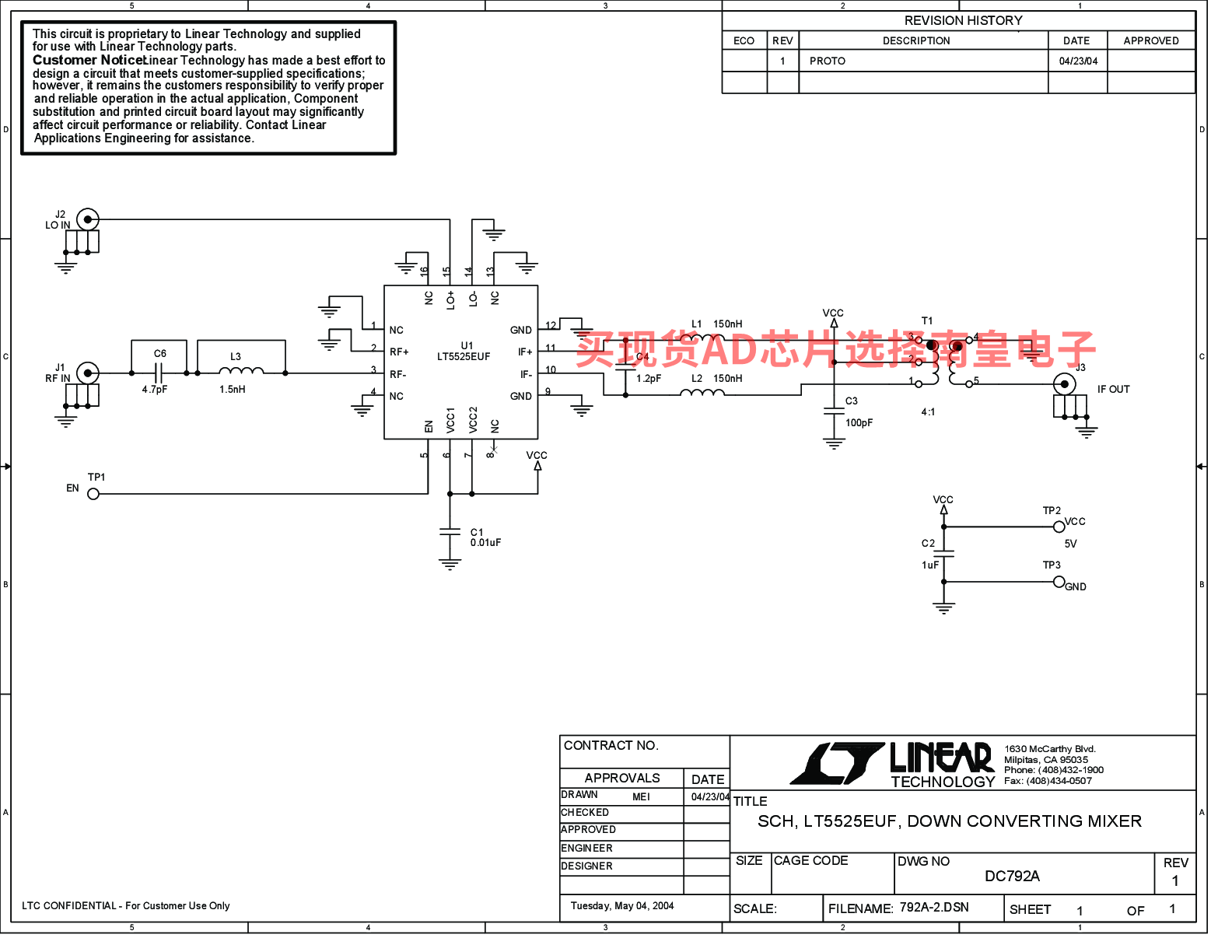

DC792A：LT5525EUF低功耗下变频混频器演示板RF = 1.9GHz

DC792A：LT5525高线性度、低功耗下变频混频器演示板。
