LT5524 是一款带宽范围横跨低频 (LF) 至 540MHz 的可编程增益放大器 (PGA)。它由一个带后置高线性度放大器的数字控制式可变衰减器组成。4 个并行数字输入实现了 22.5dB 的增益控制范围 (步进分辨率为 1.5dB)。一个片内电源稳压器 / 滤波器有助于将放大器信号通路与外部噪声源隔离开来。

LT5524 的开环架构能够在所有的应用负载条件下提供稳定的工作性能，包括驱动容性负载时的无峰化 AC 响应以及出众的反向隔离性能。

LT5524 可进行宽带操作，此时，输出差分 RC 时间常数将设定带宽，它也可用作一个具有合适输出滤波器的窄带驱动器。

应用

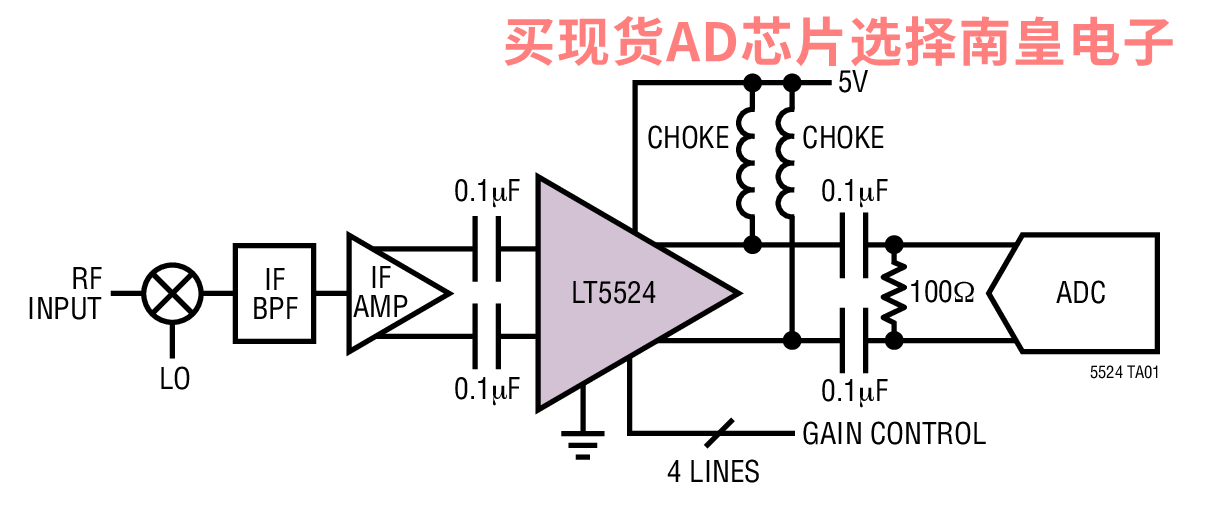

• 高线性度 ADC 驱动器
• IF 采样接收机
• VGA IF 功率放大器
• 50? 驱动器
• 仪表应用

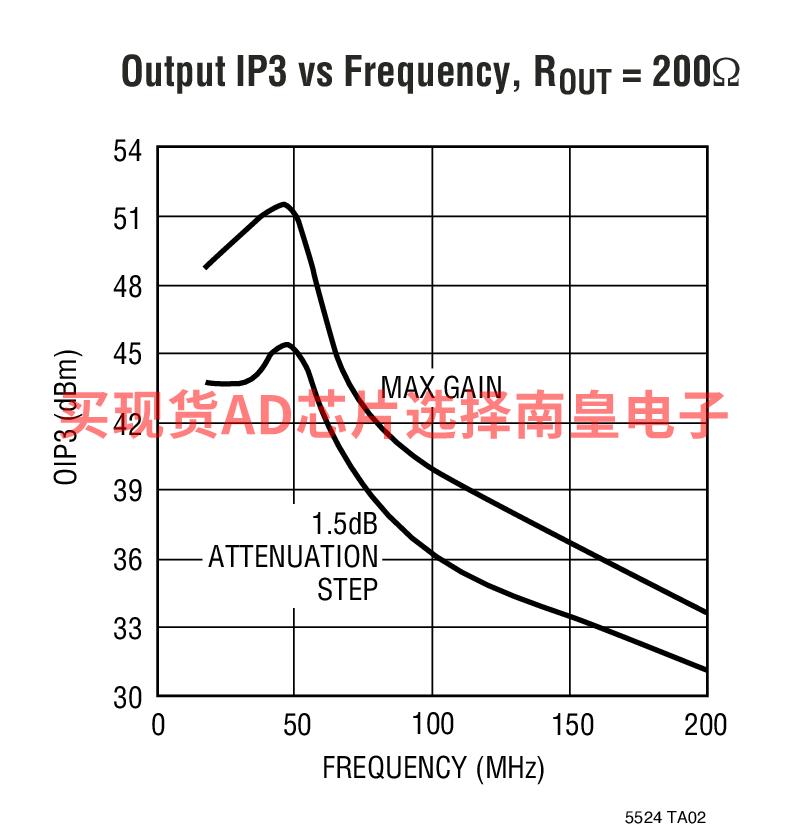

• 输出 IP3 (在 100MHz)：40dBm
• 最大输出功率：16dBm
• 带宽：LF 至 540MHz
• 传播延迟：0.8ns
• 最大增益：27dB
• 增益控制范围：22.5dB
• 增益控制步进：1.5dB
• 增益控制稳定时间：500ns
• 噪声指数：在 100MHz 为 8.6dB (最大增益)
• 输出噪声层：–138dBm/Hz (最大增益)
• 反向隔离：–92dB
• 单电源：4.75V 至 5.25V
• 停机模式
• 使能 / 停用时间：1μs
• 差分 I/O 接口
• 20 引脚 TSSOP 封装

LT5524EFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 85C，AD官网报价：6.3（100-499个）；5.4（1000+个）

LT5524EFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.3（100-499个）；5.4（1000+个）

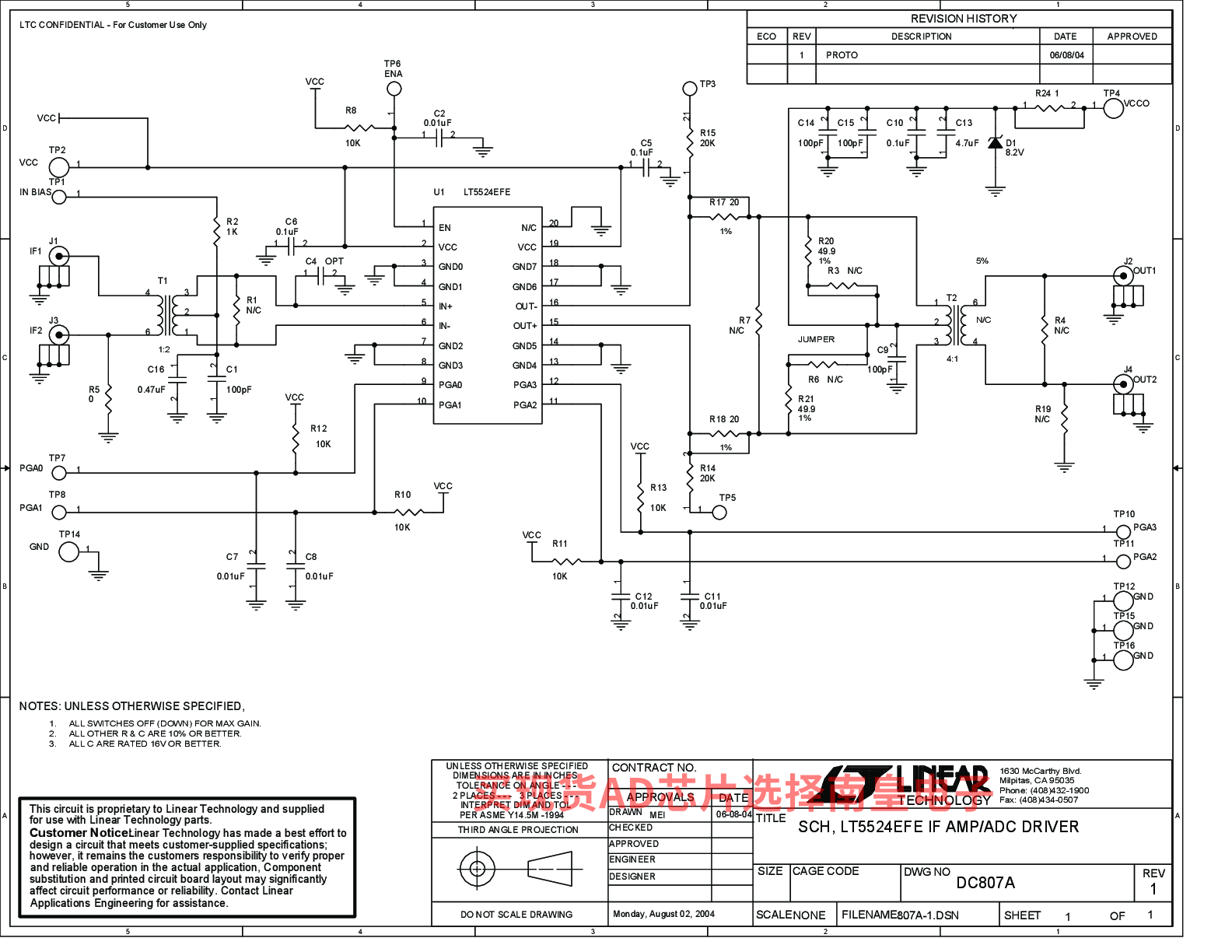

DC807A：LT5524EFE | IF放大器/ADC驱动器

DC807A：LT5524具有数字控制增益的低失真IF放大器/ADC驱动器演示板。
