LT5520 混频器专为满足无线和电缆基础设施传输应用的高线性度要求而设计。一个高速、内部匹配的 LO 放大器用于驱动一个双平衡混频器内核，因而允许采用一个低功率、单端 LO 信号源。该器件集成了一个 RF 输出变压器，从而免除了在 RF 输出端上增设外部匹配组件的需要，并减少了系统成本、组件数目、电路板占用面积和系统级偏差。IF 端口能够容易地与诸多频率相匹配，以满足各种应用的需要。

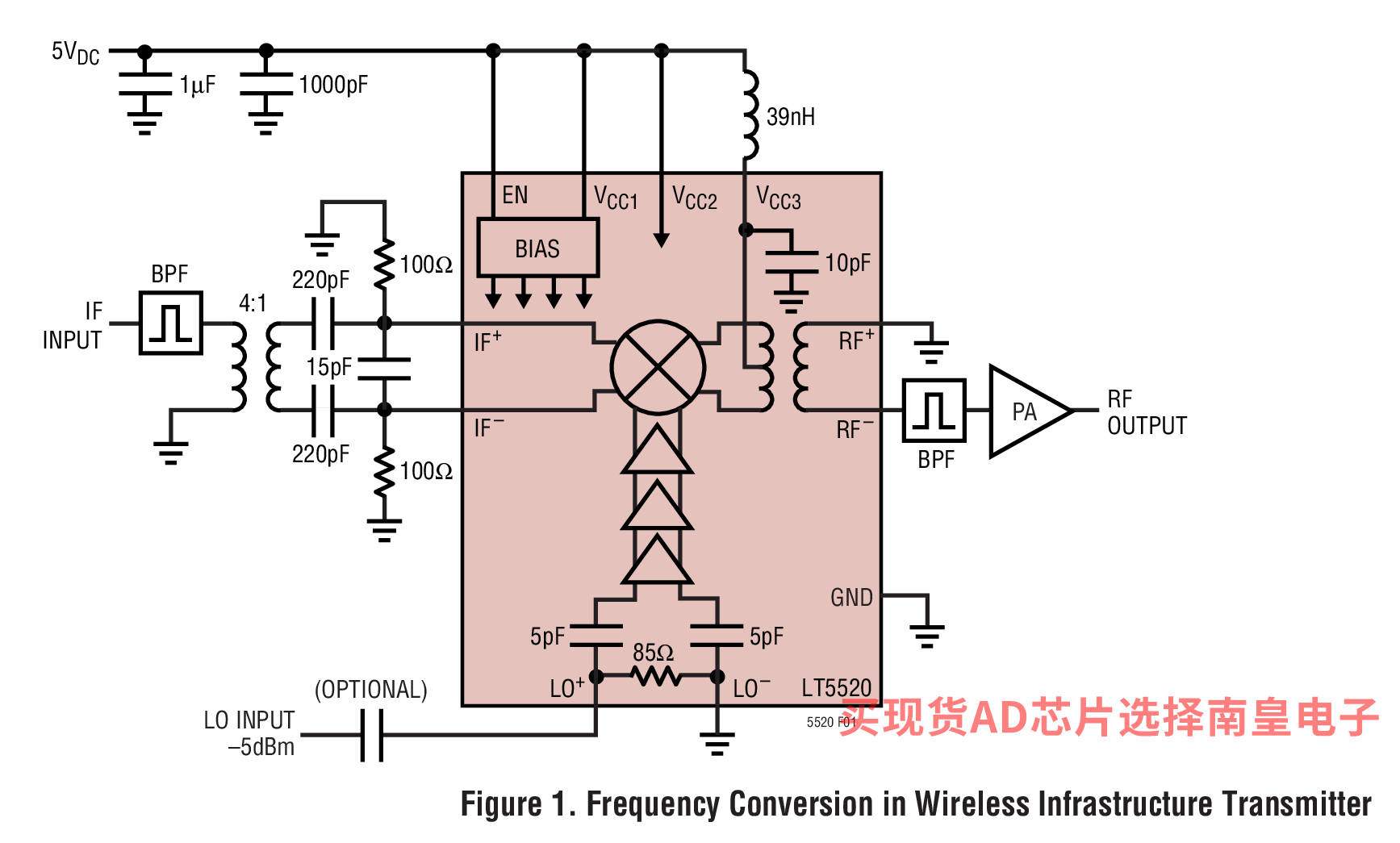

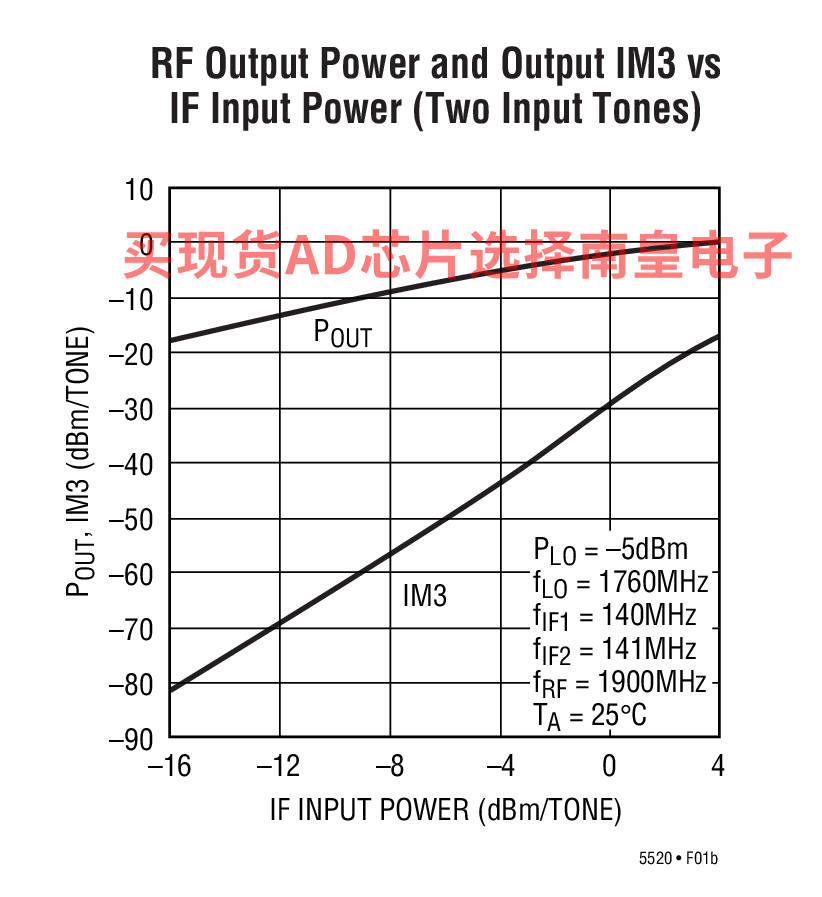

当 IF 输入信号电平为 -10dBm 时，LT5520 混频器可在 1.9GHz 频率条件下提供 15.9dBm 的典型输入三阶截取点。输入 1dB 压缩点通常为 4dBm。该 IC 仅需一个单 5V 电源。

• 无线基础设施
• 电缆下行链路基础设施
• 点对点数据通信
• 高线性度频率变换

• 宽 RF 输出频率范围：1.3GHz 至 2.3GHz
• 在 1.9GHz 的典型输入 IP3 为 15.9dBm
• 片上 RF 输出变压器
• 无需外部 LO 或 RF 匹配
• 单端 LO 和 RF 操作
• 集成 LO 缓冲器：-5dBm 驱动电平
• 低 LO 至 RF 漏泄：-41dBm (典型值)
• 宽 IF 频率范围：DC 至 400MHz
• 在关断状态时具低漏电流的使能功能
• 单 5V 电源

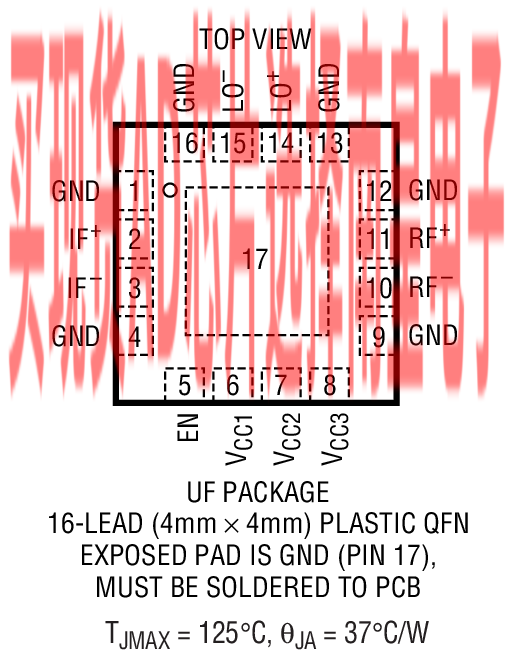

• 小外形 16 引脚 QFN 塑料封装

LT5520EUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：5.73（100-499个）；4.89（1000+个）

LT5520EUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.73（100-499个）；4.89（1000+个）

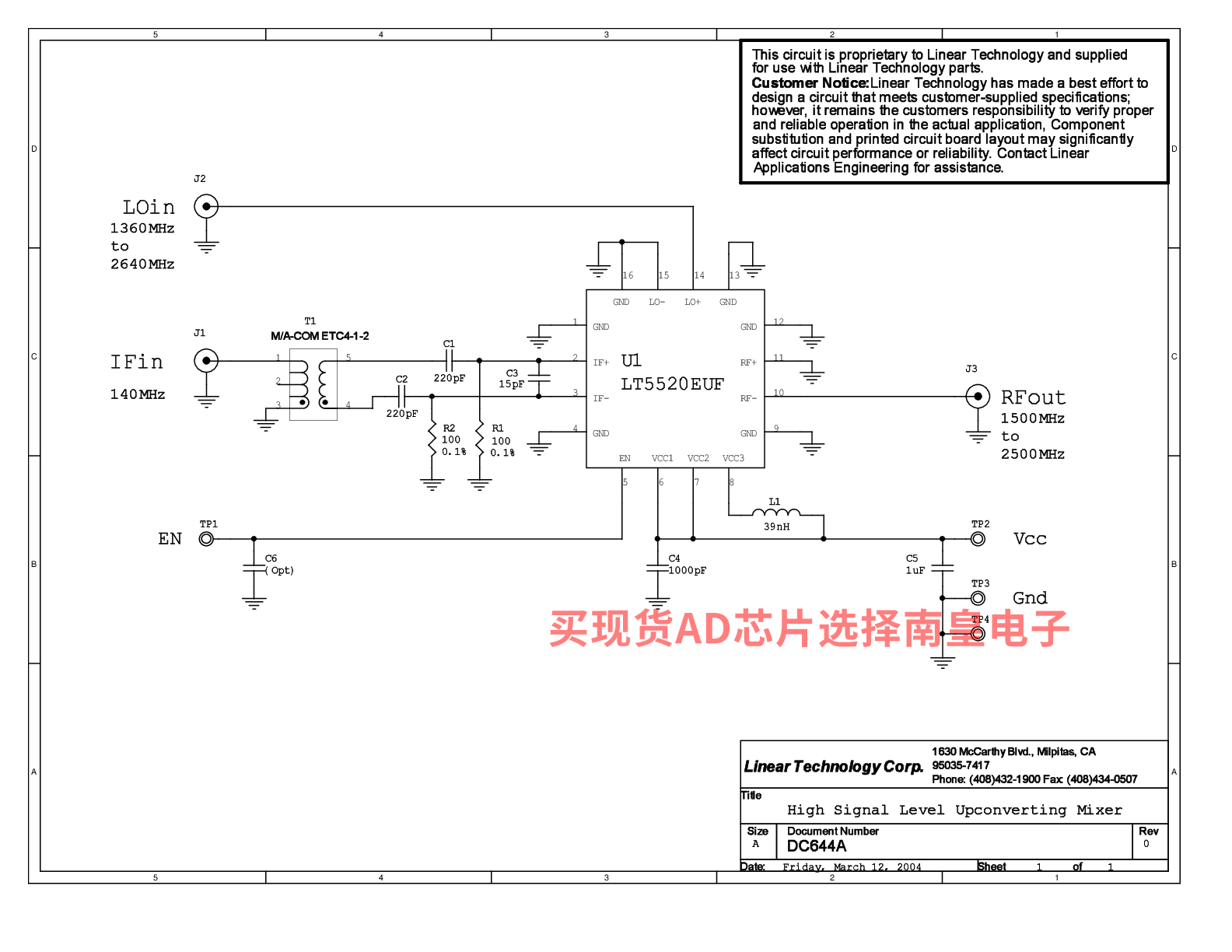

DC644A：LT5520EUF | 高信号电平上变频混频器

DC644A：LT5520 1.3GHz至2.3GHz高线性度上变频混频器演示板。
