LT5514 是一款带宽范围横跨低频 (LF) 至 850MHz 的可编程增益放大器 (PGA)。它由一个带后置高线性度放大器的数字控制式可变衰减器组成。该高线性度放大器由两个相同的跨导放大器配置而成，这两个放大器通过硬布线与各自的专用使能引脚相并联。当两个放大器均被使能时 (标准模式)，LT5514 可提供 +47dBm 的 OIP3 (在 100MHz 条件下)。当只使能一个放大器时 (低功率模式)，可以降低功耗。4 个并行数字输入实现了 22.5dB 的增益控制范围 (步进分辨率为 1.5dB)。一个片上电源稳压器/滤波有助于将放大器信号通路与外部噪声源隔离开来。

LT5514 的开环架构能够在所有的应用负载条件下提供稳定的工作性能，包括驱动容性负载时的无峰化 AC 响应以及出众的反向隔离性能。

LT5514 可进行宽带操作，此时，输出差分 RC 时间常数将设定带宽，它也可用作一个具有合适输出滤波器的窄带驱动器。?

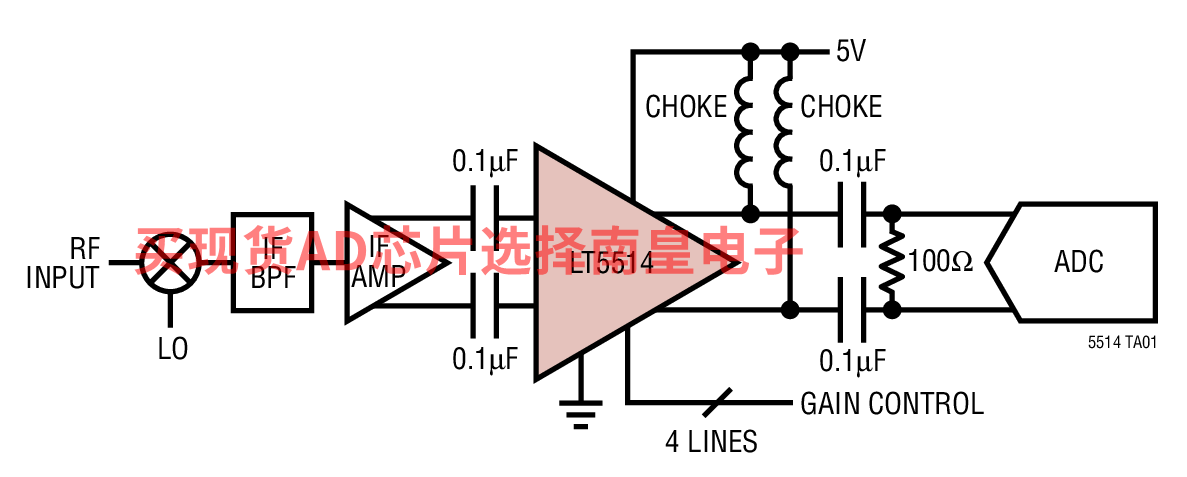

• 高线性度 ADC 驱动器
• IF 采样接收机
• VGA IF 功率放大器
• 50Ω 驱动器
• 仪表放大器

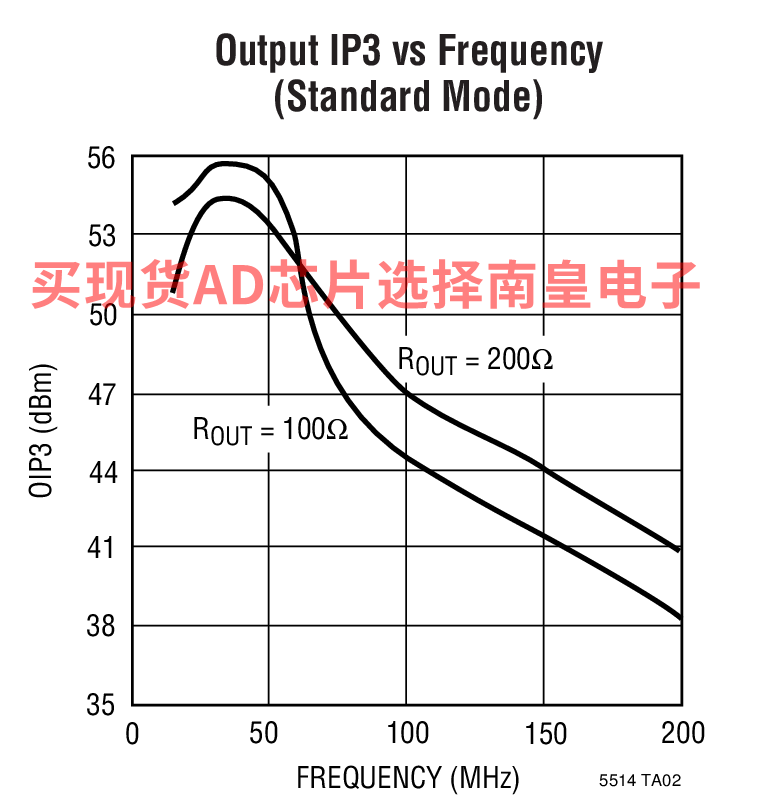

• 输出 IP3/100MHz：47dBm
• 最大输出功率：21dBm
• 带宽：LF 至 850MHz
• 传播延迟：0.8ns
• 最大增益：33dB
• 噪声系数：7.3dB (最大增益)
• 增益控制范围：22.5dB
• 增益控制步进：1.5dB
• 增益控制稳定时间：500ns
• 输出噪声层：-134dBm/Hz (最大增益)
• 反向隔离：-80dB
• 单电源：4.75V 至 5.25V
• 低功率模式
• 停机模式
• 使能/失效时间：1μs
• 差分 I/O 接口
• 20 引脚 TSSOP 封装


LT5514EFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 85C，AD官网报价：7.44（100-499个）；6.36（1000+个）

LT5514EFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：7.44（100-499个）；6.36（1000+个）

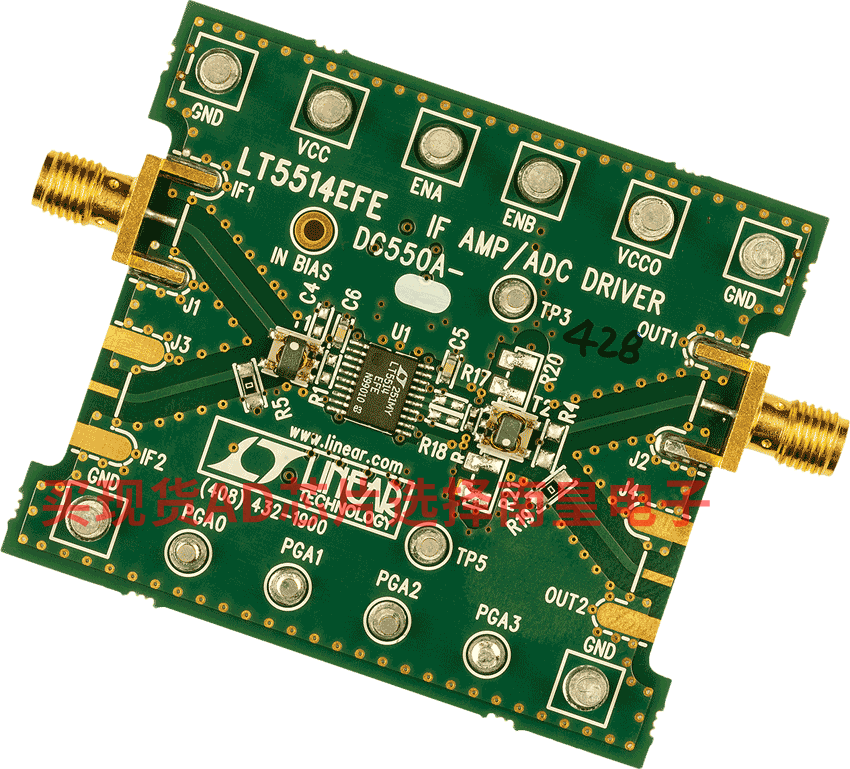

DC550A：LT5514EFE | 高线性度可变增益IF放大器/ADC驱动器

DC550A：具有数字控制增益的LT5514超低失真IF放大器/ADC驱动器演示板。
