LT5512 是一款有源双平衡混频器 IC，专为高线性度 HF、VHF 和 UHF 应用而优化。该 IC 包括一个用于驱动混频器的集成 LO 缓冲器放大器和一个用于改善 LO-RF 隔离度的 RF 缓冲器放大器。内部偏置电路免除了增设精准外部电阻器的需要，并允许采用使能控制 (EN) 引脚来关断器件。

外部匹配的 RF 和 IF 端口使得混频器能够在非常低 (1MHz 以下) 或高达 3GHz 的频率条件下使用。差分 LO 输入是专为单端或差分输入驱动而设计的。

LT5512 是无源二极管混频器的一种高线性度替代方案。与具有转换损耗并需要高 LO 驱动电平的无源混频器不同，LT5512 提供了转换增益且所需的 LO 驱动电平低得多。应用

• HF/VHF/UHF 混频器
• 蜂窝/PCS/UMTS 基础设施
• 高线性度混频器应用
• ISM 频段接收机
• 无线医用遥测系统 (WMTS)

?

• 宽带 RF、LO 和 IF 操作

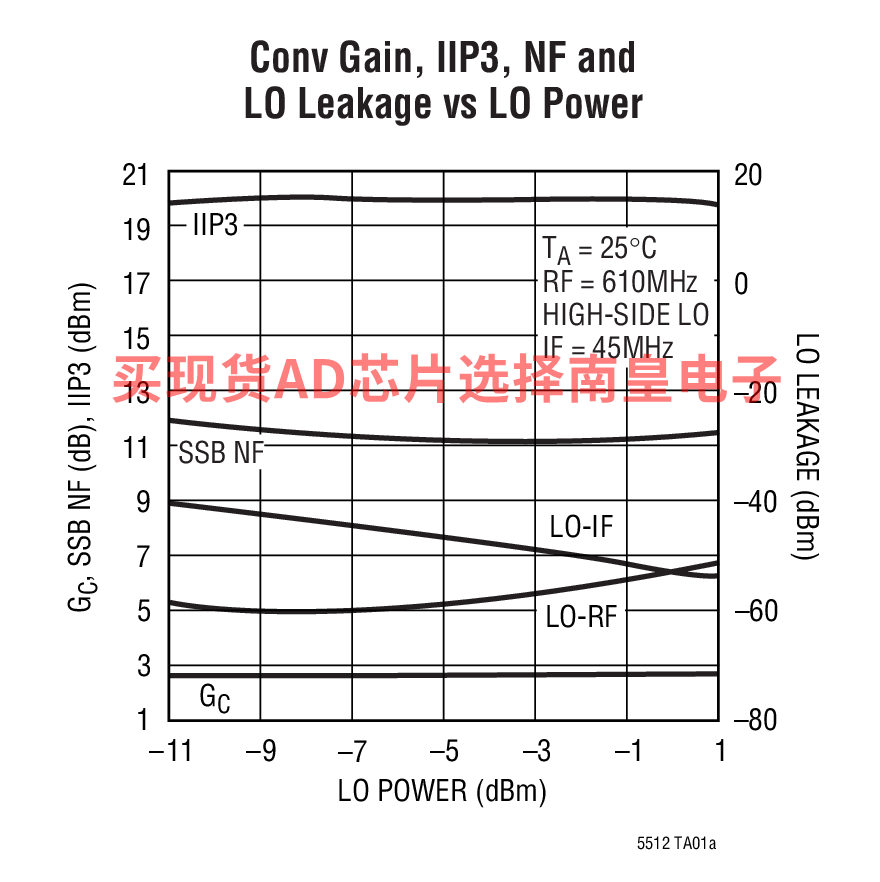

• 高输入 IP3：
  • >20dBm (30MHz 至 900MHz)
  • +17dBm (在 1900MHz)
• 典型转换增益：1dB
• SSB 噪声指数：
  • 11dB (在 900MHz)
  • 14dB (在 1900MHz)
• 集成 LO 缓冲器：不易受 LO 驱动电平的影响
• 单端或差分 LO  驱动
• 高 LO-RF  隔离度
• 使能功能
• 4.5V  至 5.25V  电源电压范围
• 4mm × 4mm QFN  封装

LT5512EUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 85C，AD官网报价：5.11（100-499个）；4.37（1000+个）

LT5512EUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.11（100-499个）；4.37（1000+个）

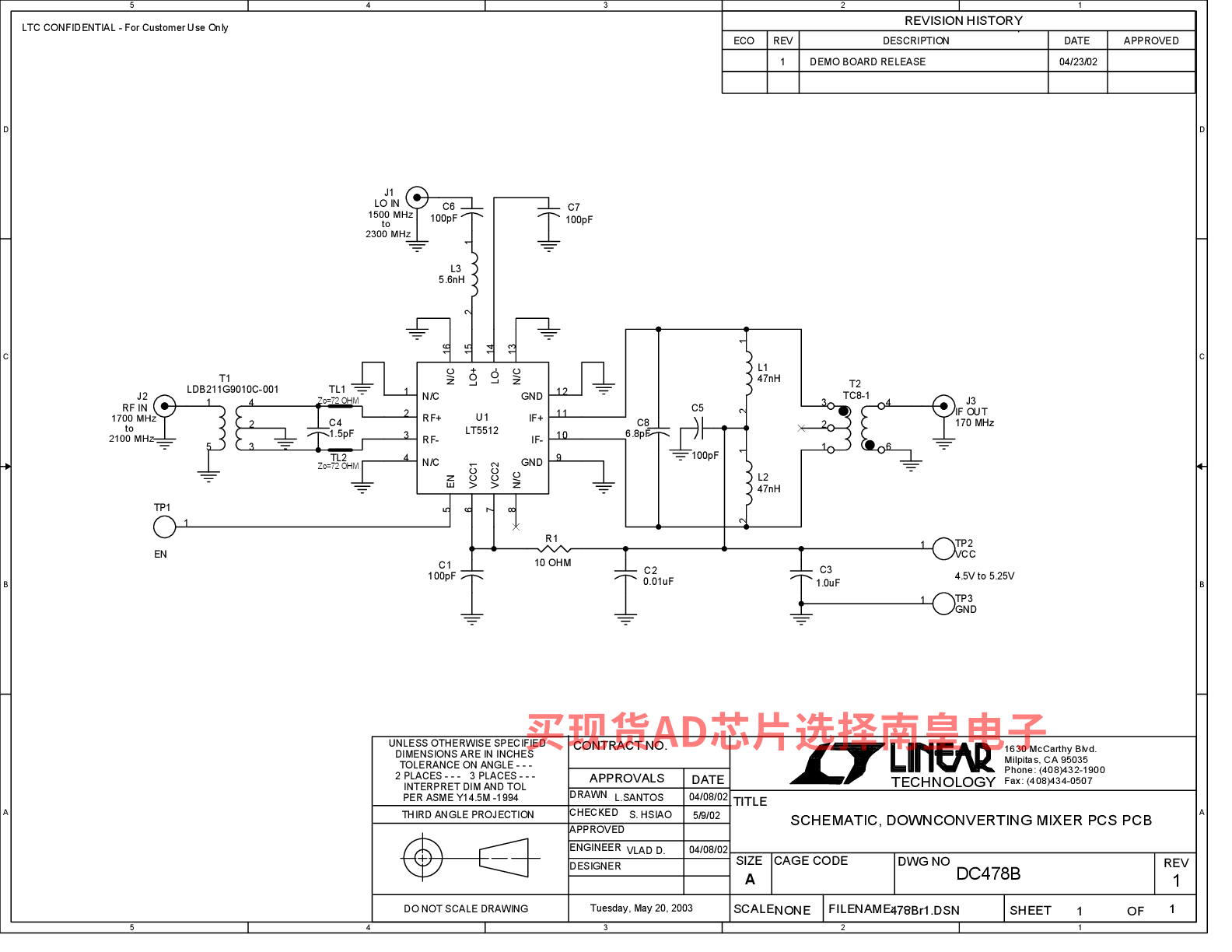

DC478B：LT5512EUF | 高信号电平、下变频混频器（1.9GHz PCS频带）

DC478B：LT5512 1kHz-3GHz高信号电平有源混频器演示板。
