LT4294 是一款符合 IEEE 802.3af / at / bt (草案 2.3) 标准的受电设备 (PD) 接口控制器。T2P 输出负责指示在符合 IEEE802.3bt 标准之相互识别和可用功率之协商期间接收到的分级事件数目。

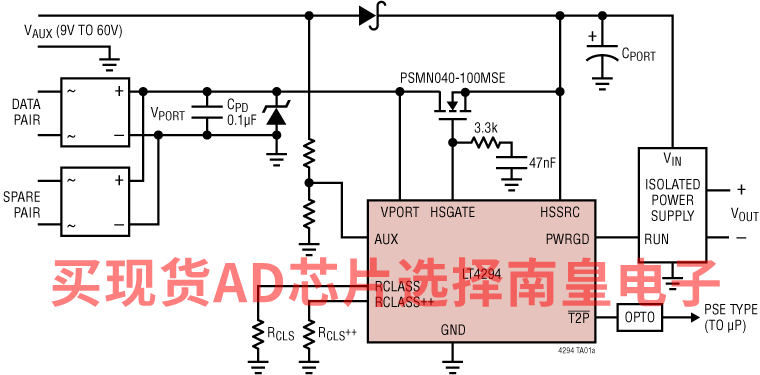

LT4294 采用一个低 RDS(ON) 外部 N 沟道热插拔 MOSFET 并支持 LT4320 / LT4321 理想二极管桥，以扩展端到端功率输送效率并免除昂贵的散热器。另外，LT4294 还包括一个电源良好输出、片内特征电阻器、欠压闭锁和热保护功能。启动浪涌电流可采用一个外部电容器进行调节。利用 AUX 引脚支持低至 9V 的辅助电源凌驾控制。

LT4294 可通过配置以利用外部组件变更来支持所有可能的 802.3bt、802.3at 和 802.3af 功率级别。与 LT4275 系列 PD 接口控制器的引脚对引脚兼容性可在 LTPoE++ PD 和符合 IEEE 802.3bt 标准的PD之间实现简易型过渡。

• 高功率无线数据系统
• 室外安保摄像设备
• 商业和公共信息显示器
• 高温工业应用

• IEEE 802.3af / at / bt (草案 2.3) 受电设备 (PD) 控制器
• 支持高达 71W PD
• 5 事件分级检测
• 上佳的浪涌保护能力 (100V 绝对最大值)
• 宽的结温范围 (–40°C 至 125°C)
• 过热保护
• 集成的特征电阻器
• 外部热插拔 N 沟道 MOSFET 用于实现最低的功耗和最高的系统效率
• 低至 9V 的可配置辅助电源支持
• 可实现 LTPoE++ PD 和 IEEE 802.3bt PD 之间的简易过渡
• 引脚与 LT4275A / B / C 相兼容
• 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装

LT4294HDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.43（100-499个）；2.05（1000+个）

LT4294HDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.43（100-499个）；2.05（1000+个）

LT4294HMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.43（100-499个）；2.05（1000+个）

LT4294HMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.43（100-499个）；2.05（1000+个）

LT4294IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.02（100-499个）；1.71（1000+个）

LT4294IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.02（100-499个）；1.71（1000+个）

LT4294IMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.02（100-499个）；1.71（1000+个）

LT4294IMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.02（100-499个）；1.71（1000+个）

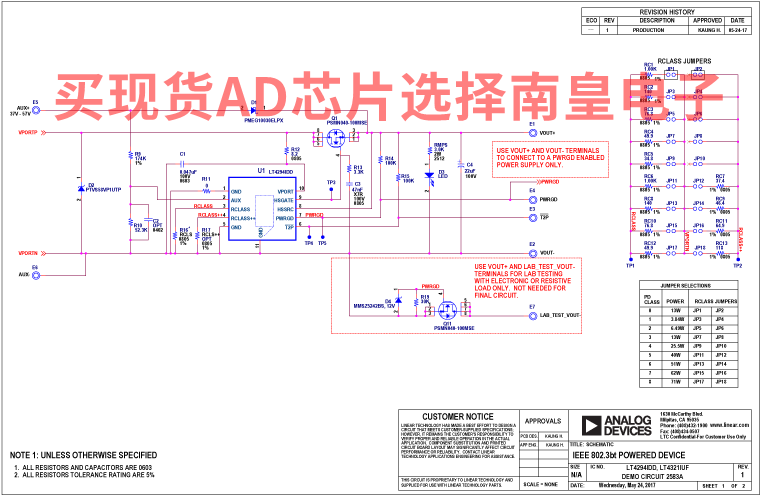

DC2583A：LT4294/LT4321 演示板 | PoE++ (71W/37V 至 57V) PD 和理想二极管桥

演示电路 2583 是一款符合经以太网联盟 (Ethernet Alliance) 认证之 IEEE 802.3bt标准的以太网供电 (PoE) 受电设备 (PD)。它具有 LT4294 PD 接口控制器和 LT4321 PoE 理想二极管桥控制器。
