LT4293（LTPoE++/IEEE 802.3bt PD 接口控制器）-AD代理

LT4293的基本参数

制造厂商：AD
产品类别：以太网供电 (PoE) 接口控制器
技术类目：PoE 受电设备 (PD)
功能描述：LTPoE++/IEEE 802.3bt PD 接口控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT4293的产品详情：

LT4293 是一款符合 LTPoE++/IEEE 802.3af/at/bt 标准的受电设备 (PD) 接口控制器。T2P 输出在可用功率的相互识别和协商期间会区分 LTPoE++ 和 IEEE 802.3bt 供电设备 (PSE)。

LT4293 采用外部低 RDS(ON) N 通道热插拔 MOSFET，支持 LT4320/LT4321 理想电桥，可提高端到端功率传输效率并取消昂贵的散热片。LT4293 还包括电源正常状态输出、板载特征电阻器、欠压锁定和热保护功能。启动浪涌电流可通过外部电容器进行调节。借助于 AUX 引脚，支持低至 9V 的辅助功率覆盖。

通过更改外部组件，LT4293 可配置为支持所有可能的 LTPoE++、802.3bt、802.3at 和 802.3af 功率级别。与 LT4275 和 LT4294 系列 PD 接口控制器之间具有引脚兼容性，可实现 LTPoE++ PD 与符合 IEEE 802.3bt 标准的 PD 之间的轻松迁移。

应用

高功率无线数据系统
室外安防摄像设备
商业和公共信息显示
高温工业应用

LT4293的优势和特点：

LTPoE++/IEEE 802.3bt 受电设备 (PD) 控制器
最高支持 90W PD
区分 LTPoE++ 和 IEEE 802.3bt PSE
5 事件分类感知
卓越的浪涌保护（100V 绝对最大值）
宽结温范围（–40°C 至 125°C）
过温保护
集成特征电阻器
通过外部热插拔 N 通道 MOSFET 实现最低功耗和最高系统效率
支持低至 9V 的可配置辅助电源
与 LT4275A/B/C 和 LT4294 之间实现引脚兼容

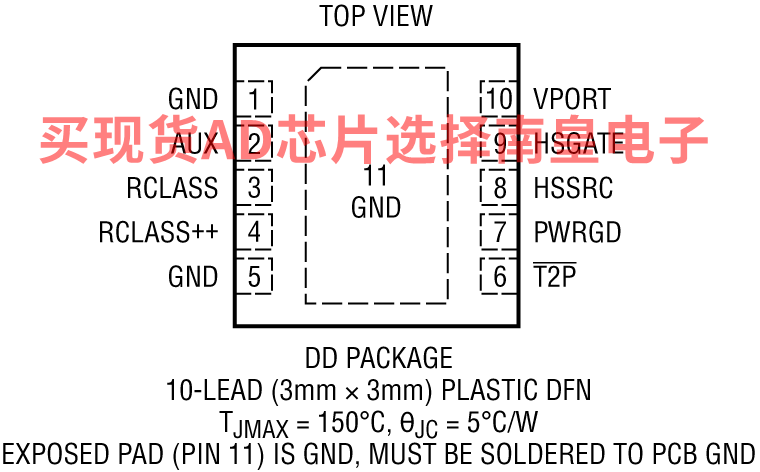

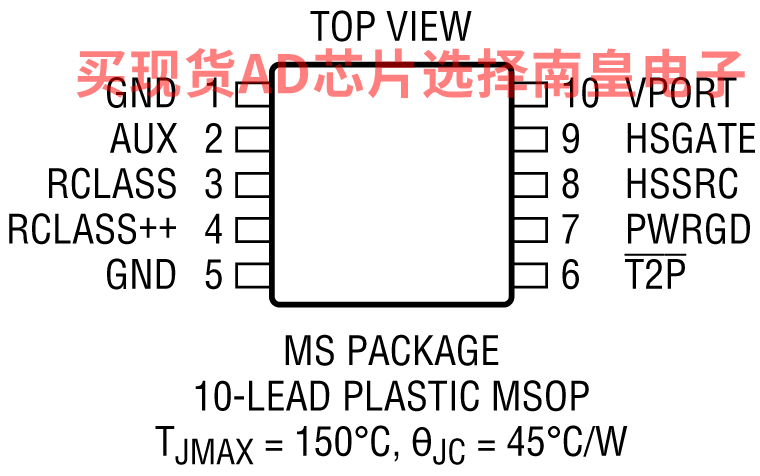

采用 10 引脚 MSOP 和 3mm × 3mm DFN 封装

LT4293具体的完整产品型号参数及价格（美元）：

LT4293HDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.75（100-499个）；2.31（1000+个）

LT4293HDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.75（100-499个）；2.31（1000+个）

LT4293HMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：2.75（100-499个）；2.31（1000+个）

LT4293HMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.75（100-499个）；2.31（1000+个）

LT4293IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.29（100-499个）；1.93（1000+个）

LT4293IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.29（100-499个）；1.93（1000+个）

LT4293IMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.29（100-499个）；1.93（1000+个）

LT4293IMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.29（100-499个）；1.93（1000+个）

LT4293的评估套件：

DC2911A：LT4293、LT4321IEEE 802.3bt 和 LTPoE++互操作受电套件

演示电路 2911A 是一款符合 IEEE 802.3bt标准并可与 LTPoE++ 互操作的以太网供电 (PoE)受电套件 (PD)。它采用 LT4293 PD接口控制器和 LT4321 PoE 理想二极管电桥控制器。

LT4293 提供符合 LTPoE++、IEEE 802.3af（PoE，1型）、IEEE 802.3at（PoE+，2 型）和 IEEE 802.3bt（PoE++，3 和 4型）标准的接口连接功能。它利用外部低 RDS(ON)（典型值 30mΩ）N 通道 MOSFET 执行热交换功能以提高效率。

电源正常 (PWRGD) 输出指示 PD 控制器已准备好为后端负载提供电源。此信号可用于启用隔离式电源。T2P 输出指示供电设备 (PSE) 提供的可用电源。此信号可将分配的功率从符合 LTPoE++ 或 IEEE 802.3bt 标准的 PSE 传输给下游 PD 电路。

LT4321 控制八个低 RDS(ON)（典型值 57mΩ）N 通道 MOSFET 以进一步提高端到端功率传输效率并简化热设计。此解决方案可替代被动 PoE 整流器电桥中常见的八个二极管。

DC2911A 可通过 RJ45 连接器 (J1) 接受由 PSE 输送的高达 90W 的电源，或使用辅助电源输入接受本地 48V 直流电源。当同时连接这两个电源时，辅助电源输入优先于 PoE 输入。

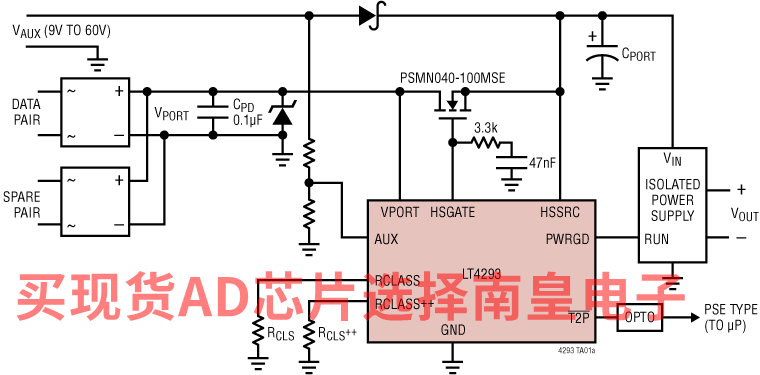

LT4293的电路图解：
