LT4254（具开路检测功能的正高压热插拨控制器）-AD代理

LT4254的基本参数

制造厂商：AD
产品类别：热插拔控制器
技术类目：高电压热插拔控制器
功能描述：具开路检测功能的正高压热插拨控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT4254的产品详情：

LT4254 高压热插拨 (Hot Swap) 控制器允许电路板在带电背板上安全地插拨。对于 10.8V 至 36V 范围内的供电电压，一个内部驱动器对高压侧 N 沟道MOSFET的栅极进行控制。该器件具有一个用于指示异常低负载电流状态的开路检测 (OPEN) 输出。

?LT4254 具有一个可调模拟折返电流限制。如果电源处于电流限值状态的时间超过了一个可调时间量，则 N 沟道 MOSFET 关断，PWRGD 输出走低，且 LT4254 要么在一个超时延迟之后自动重试，要么锁断至 UV 引脚循环至低电平为止。RETRY 引脚将设定该器件是在一个过流故障之后自动重试，还是锁断至 UV 引脚循环至低电平为止。

?PWRGD 输出可指示输出电压何时升至一个可设置电平之上。一个从 VCC 引出的外部电阻串提供了可编程欠压和过压保护。

应用

板卡带电插拨
电子电路断路器 / 电源总线
工业用高压侧开关 / 电路断路器
24V 工业 / 报警系统
12V 和 24V 分布式电源系统

LT4254的优势和特点：

允许电路板在带电背板上安全地插拨
可在 10.8V 至 36V 的范围内控制供电电压
折返电流限制
开路和过流故障检测
驱动一个外部 N 沟道 MOSFET
过流故障之后进行自动重试或锁断操作
可编程供电电压上电速率
欠压和过压保护
MOSFET 开路检测
16 引脚 SSOP 封装

LT4254具体的完整产品型号参数及价格（美元）：

LT4254CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.21（1000+个）

LT4254CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.42（100-499个）；2.21（1000+个）

LT4254IGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.54（1000+个）

LT4254IGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.54（1000+个）

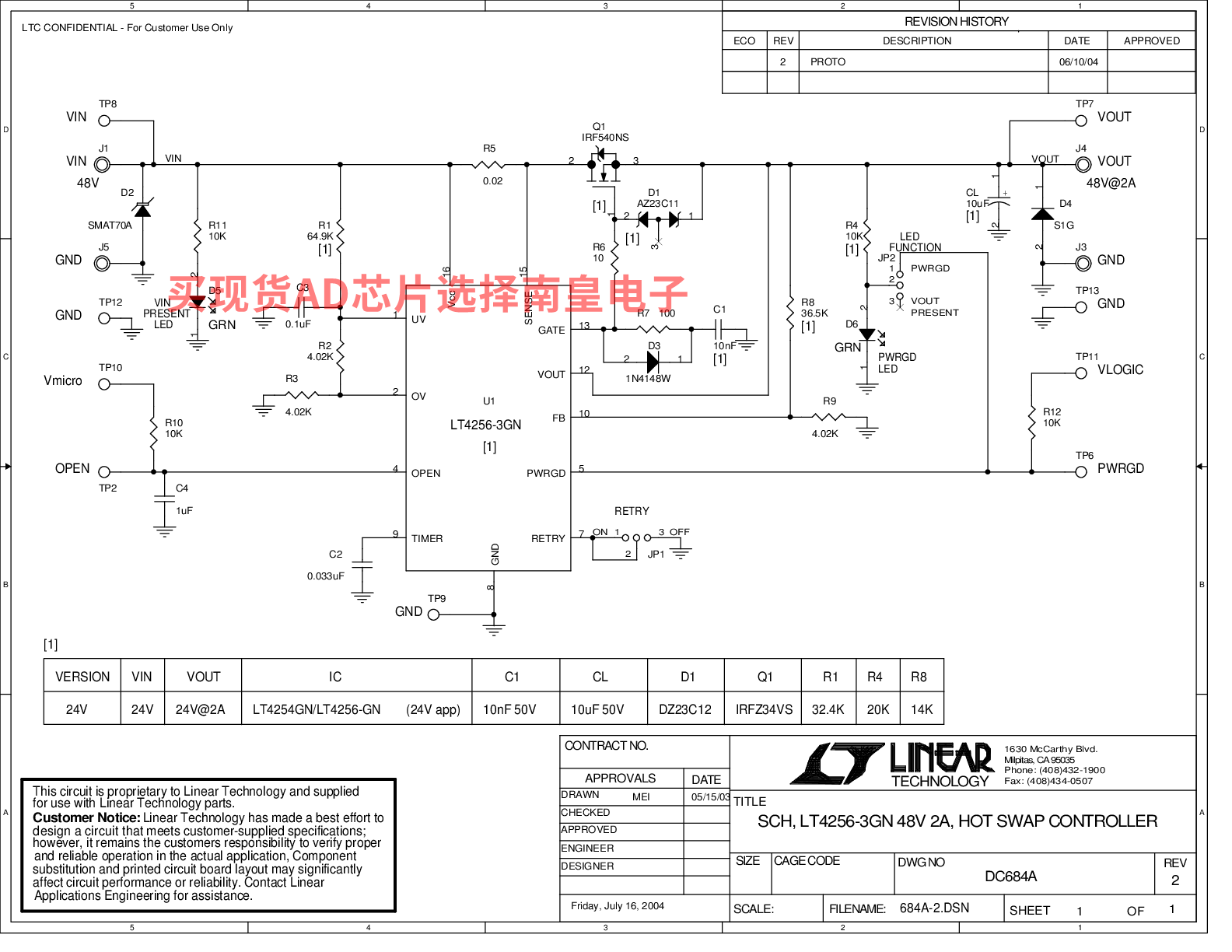

LT4254的评估套件：

DC684A：LT4256-3正电压热插拔控制器

DC684A演示板适用于：
LT4256-3具有开路检测功能的正高压热插拔控制器
LT4254具有开路检测功能的正高压热插拔控制器

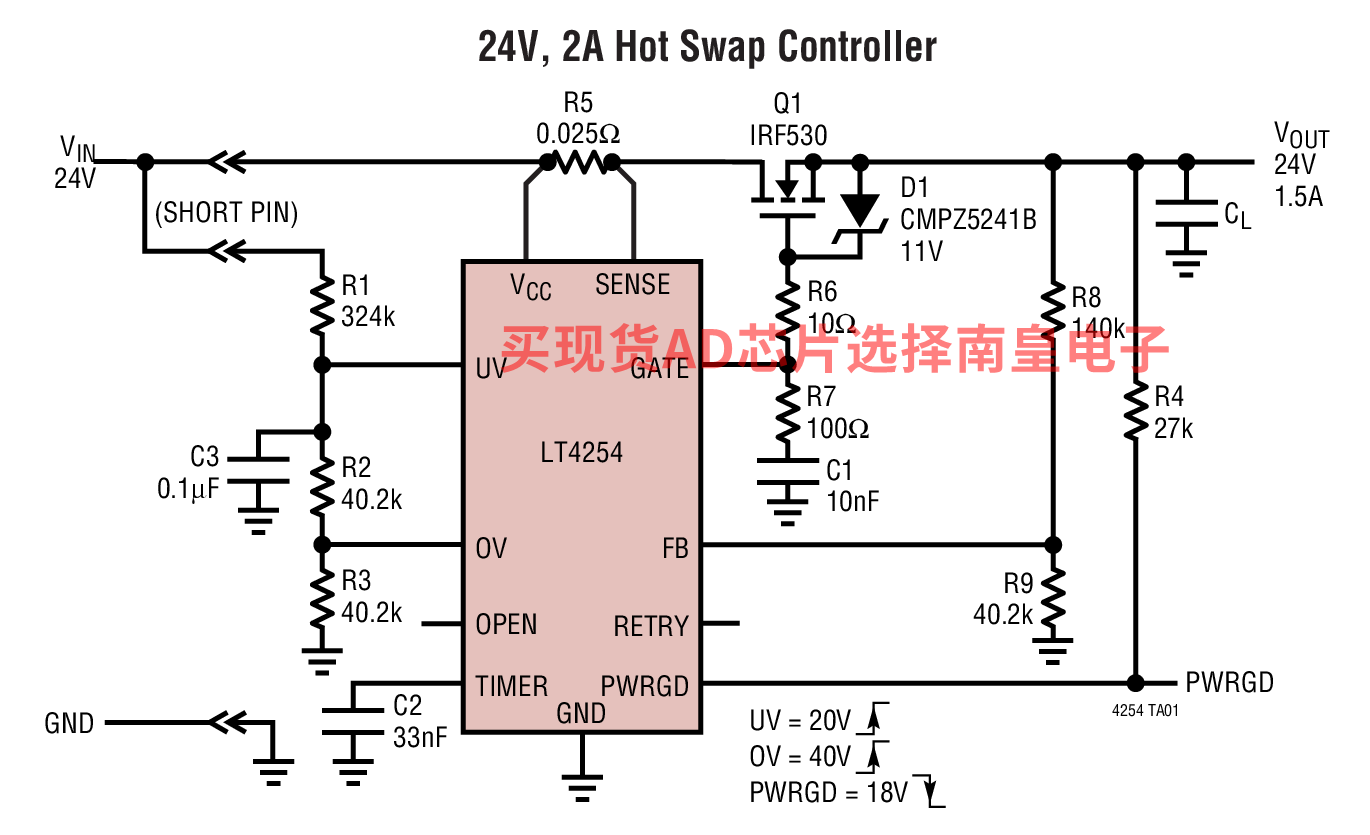

LT4254的电路图解：

LT4254的评估套件：
