LT4200是一种适用于热插拔应用的集成解决方案，可将电路板安全地插入带电背板上，以及从带电背板上移除。该部件将热插拔控制器、功率MOSFET和电流检测电阻集成到单个封装中，适用于小尺寸应用。MOSFET安全工作区经过生产测试，确保能够承受热插拔应用中的应力。

LT4200可在高达85°C的环境温度下，以50A的电流连续工作。它提供单独的浪涌电流控制和±12%准确的57A限流值，并具有取决于输出的折返。可以使用ISET引脚动态调整限流阈值。其他功能包括用于以地为基准的电流检测的电流监控输出和MOSFET温度监视器输出。还提供热限制、过压、欠压和电源良好监控。

应用

• 高使用率服务器
• 固态硬盘

• 可以安全地插入到带电背板中
• 宽工作电压范围：2.9V 至 15V
• 保证的安全操作区域：7.5W√s
• 1.2mΩ MOSFET，带电流检测元件
• ±4% 电流监视器输出
• 可调限流值阈值
• 温度监视器输出

• 过温保护
• 故障前可调限流值定时器
• 电源良好和故障输出
• 可调浪涌电流控制
• ±2.5% 准确的欠压和过压保护

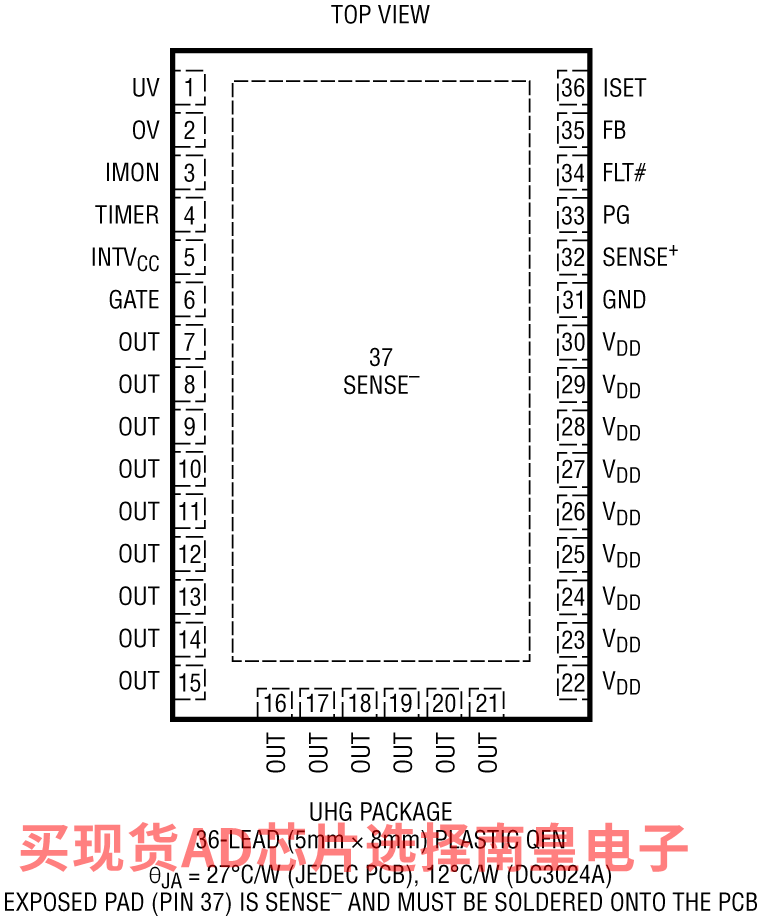

• 采用 36 引脚 (5mm × 8mm) QFN 封装

LT4200RUHG#PBF，封装：36-Lead QFN (5mm x 8mm x 0.75mm)，包装形式及数量：管装，45，工作温度：-40 to 150C，AD官网报价：6.48（100-499个）；5.45（1000+个）

LT4200RUHG#TRPBF，封装：36-Lead QFN (5mm x 8mm x 0.75mm)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：6.48（100-499个）；5.45（1000+个）

DC3024A：LT4200 | 12V、50A 热插拔控制器电子寄存器

演示电路 3024A 展示了具有保证 SOA 的 LT4200 50A 热插拔控制器电子寄存器。板上有用于欠压和过压保护的输入分压器、用于指示输入电压、输出电压、故障和电源不良情况的 LED，以及用于启用自动重试和选择断路器延迟的跳线。提供转塔，用于监控输入电压、输出电压、输出状态和 LT4200 上的大多数引脚。
