LT3965 / LT3965-1 是一款 LED 旁路开关器件，用于采用一个公共电流源对 LED 灯串中的个别 LED 进行调光。它具有 8 个独立地控制的浮动源 17V/330mΩ NMOS 开关。这 8 个开关可采用并联和 / 或串联连接以对 LED 灯串中的一个或多个 LED 实施电流旁路。LT3965 在所有开关均断开 (LED 导通) 的情况下进行初始化，而 LT3965-1 则在所有开关皆导通 (LED 关闭) 的情况下进行初始化。LT3965 / LT3965-1使用 I2C 串行接口与主控器进行通信。可对 8 个通道中的每一个进行独立编程以对处于 “恒定导通”、“恒定关断”、“无褪色变换的调光” 和 “具褪色变换的调光” 模式中的 LED 灯串实施旁路。利用褪色选项在 PWM 调光状态之间提供 11 位分辨率对数转换。针对 PWM 调光，LT3965 / LT3965-1提供了一个内部时钟发生器，而且也支持外部时钟源。LT3965 / LT3965-1可为每个通道报告开路 LED 和短路 LED 等故障情况。4 个地址选择引脚允许 16 个 LT3965 / LT3965-1 器件共享 I2C 总线。该器件采用 28 引脚 TSSOP 封装。

• 汽车 LED 前照灯组
• 大型 LED 显示器
• 自动化相机闪光灯设备
• RGBW 色彩混合照明

• 八个独立的17V 330mΩ NMOS开关
• 对每个开关的1至4个LED进行独立的导通/关断/调光控制
• 具有可编程开路LED和短路LED故障报告功能的I2C多点串行接口
• 16个唯一的I2C地址
• VDD范围：2.7V至5.5V和VIN范围：8V至60V

• 数字可编程256:1 PWM调光
• PWM调光状态间的渐变转换
• 用于PWM调光的可选内部时钟发生器或外部时钟源
• 开路LED过压保护
• 无闪烁PWM调光
• 通过AEC-Q100汽车应用认证

LT3965EFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.35（100-499个）；4.41（1000+个）

LT3965EFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：5.35（100-499个）；4.41（1000+个）

LT3965EFE#WPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.14（100-499个）；5.07（1000+个）

LT3965EFE#WTRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.14（100-499个）；5.07（1000+个）

LT3965EFE-1#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.35（100-499个）；4.41（1000+个）

LT3965EFE-1#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：5.35（100-499个）；4.41（1000+个）

LT3965EFE-1#WPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.14（100-499个）；5.07（1000+个）

LT3965EFE-1#WTRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.14（100-499个）；5.07（1000+个）

LT3965IFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.87（100-499个）；4.85（1000+个）

LT3965IFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：5.87（100-499个）；4.85（1000+个）

LT3965IFE#WPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.75（100-499个）；5.58（1000+个）

LT3965IFE#WTRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.75（100-499个）；5.58（1000+个）

LT3965IFE-1#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.87（100-499个）；4.85（1000+个）

LT3965IFE-1#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：5.87（100-499个）；4.85（1000+个）

LT3965IFE-1#WPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.75（100-499个）；5.58（1000+个）

LT3965IFE-1#WTRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.75（100-499个）；5.58（1000+个）

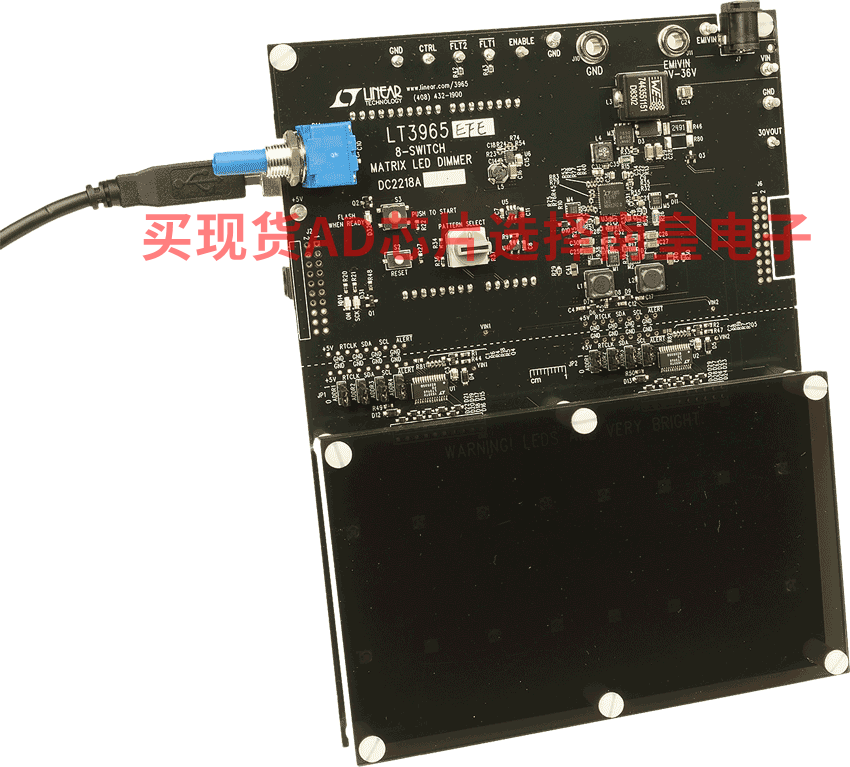

DC2218A：LT3965EFE/LT3797演示板 | 具有矩阵LED调光器的2串降压LED驱动器；9V ≤ VIN ≤ 30V，500mA时具有最高30VLED（8个LED/串）

演示电路DC2218A是采用LT3965 8开关矩阵LED调光器IC的矩阵LED调光器系统。16个500mA LED可通过两个8开关LED调光器LT3965 IC单独打开、关闭或进行PWM调光。两个LED串由LT3797三输出LED控制器IC的两个降压LED驱动器输出进行驱动。LT3797的第三个通道用作30V预升压稳压器，以向两个降压LED驱动器通道提供适当的输入电压。DC2218A可以通过9V至30V输入进行驱动，并且可以承受高达36V的电压瞬变。
