LT3952A 是一款具内部 60V、80mΩ DMOS 电源开关的电流模式升压型 DC/DC 转换器。LT3952A 专为驱动采用多种配置的高功率 LED 而特别设计。。它将输入和输出电流调节环路与输出电压调节相结合，以充当一个灵活的电流/电压源。

可编程开关频率和任选的扩频调制可降低 EMI，同时仍然实现了针对效率或组件尺寸的外部组件优化。LED 电流可通过一个外部检测电阻器进行编程，并能利用 CTRL 引脚上的一个电压在零标度至全标度的范围内进行调节。外部 PWM 输入提供 LED 接通/关断控制和 4000:1 调光比，而一个内部 PWM 发生器则为独立型或 I/O 受限的应用提供了 PWM 调光的效率。LT3952A 采用耐热性能增强型 28 引脚 TSSOP 封装。

应用

• 显示器背光照明
• 汽车和航空电子设备照明
• 准确的电流限制电压调节器

• 4000:1 True Color PWM 调光
• 4A、60V 内部 DMOS 开关
• 宽输入电压范围：3V 至 42V
• 0V 至 60V 输出电流调节（带监视器）
• 适用于 PWM 和输出断开功能的 PMOS 开关驱动器
• LED 短路保护和 SHORTLED 标记
• 内部展频 (SSFM)
• 恒流和恒压调节

• 输入电流限制和监控器
• 可调频率：200kHz 至 3MHz，可与外部时钟同步
• 10:1 模拟调光
• 使用 OPENLED 标记实现可编程 LED 开路保护
• 可编程 VIN 欠压和过压锁定
• 采用 28 引脚 TSSOP 封装

LT3952AEFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.86（100-499个）；3.25（1000+个）

LT3952AEFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：3.86（100-499个）；3.25（1000+个）

LT3952AEFE#WPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.91（100-499个）；4.13（1000+个）

LT3952AEFE#WTRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.91（100-499个）；4.13（1000+个）

LT3952AHFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：4.68（100-499个）；3.93（1000+个）

LT3952AHFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：4.68（100-499个）；3.93（1000+个）

LT3952AHFE#WPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：5.05（100-499个）；4.25（1000+个）

LT3952AHFE#WTRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：5.05（100-499个）；4.25（1000+个）

LT3952AIFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.17（100-499个）；3.51（1000+个）

LT3952AIFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：4.17（100-499个）；3.51（1000+个）

LT3952AIFE#WPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.01（100-499个）；4.2（1000+个）

LT3952AIFE#WTRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.01（100-499个）；4.2（1000+个）

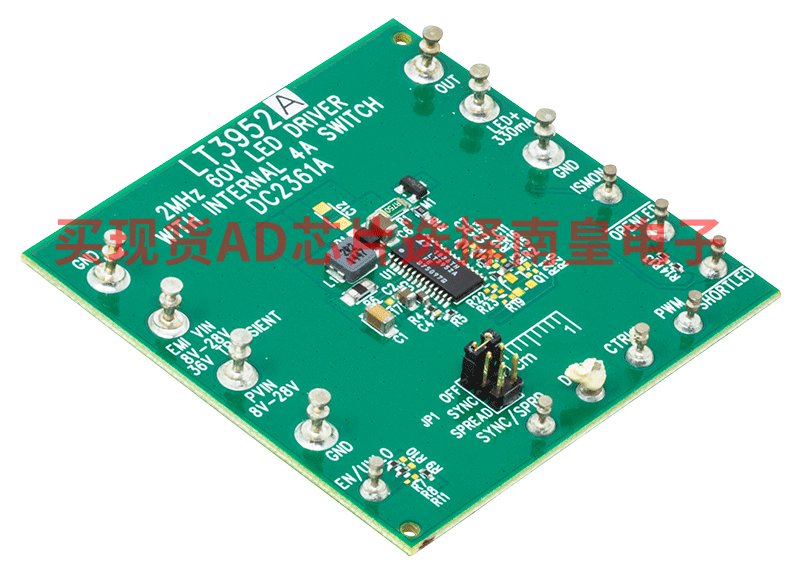

DC2361A：LT3952AEFE演示板 | 2 MHz LED 驱动器，8 V ≤ VIN ≤ 28 V，40 V 时 IOUT = 330 mA

演示电路DC2361A是一款具有内部4 A开关的2 MHz 60 V LED驱动器，采用LT3952单片LED驱动器。它接受8 V至28 V的输入电压（瞬态电压高达36 V），并可在330 mA时将单串LED升压至高达40 V。DC2361A采用集成式4 A开关、恒流和恒压输出控制以及输入电流限制和监控。

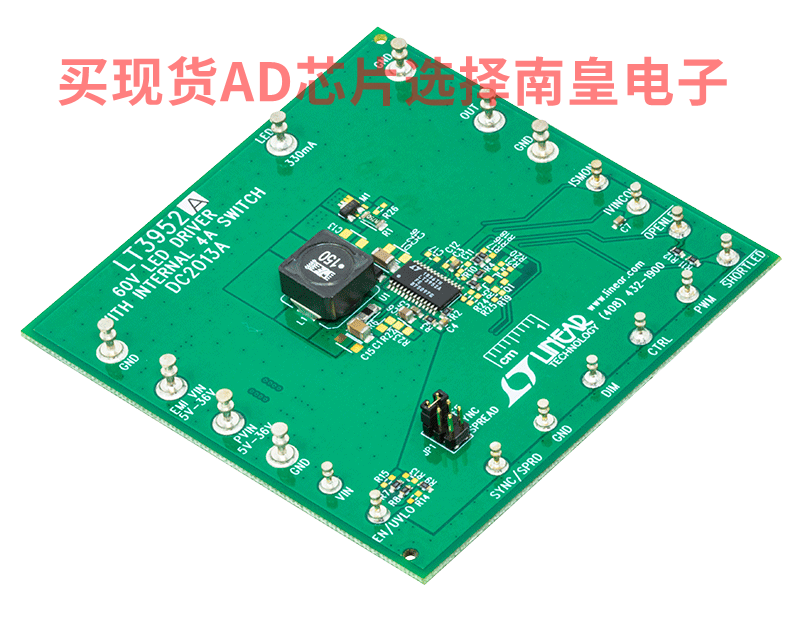

DC2013A：LT3952AEFE 演示板 | CC/CV 升压型 LED 驱动器，5V ≤ VIN ≤ 36V，VLED = VIN 高达 50V (在 330mA)

演示电路 DC2013A 是一款具有内部 4A 开关的 60V LED 驱动器，其采用 LT3952A 单片式 LED 驱动器。它接受 5V 至 36V 的输入电压 (瞬态电压至 42V)，并可在 330mA 电流下将单个 LED 灯串升压至高达 50V LED。DC2013A 具有集成化 4A 开关、恒定电流和恒定电压输出控制以及输入电流限制和监视功能。
