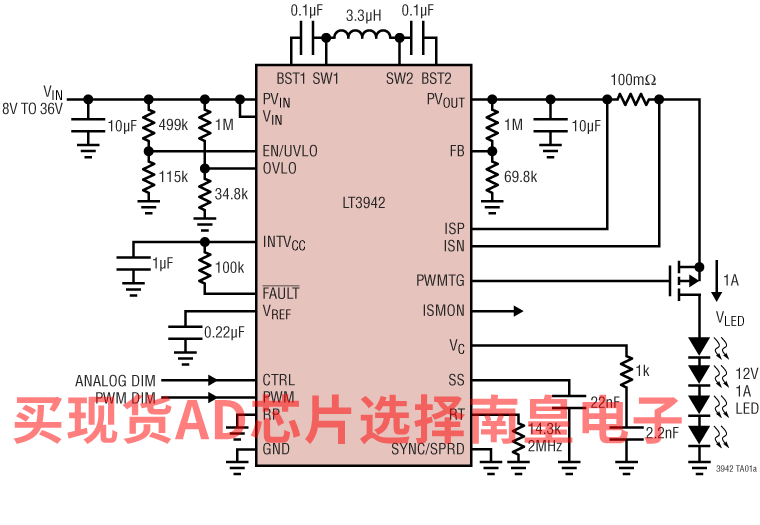

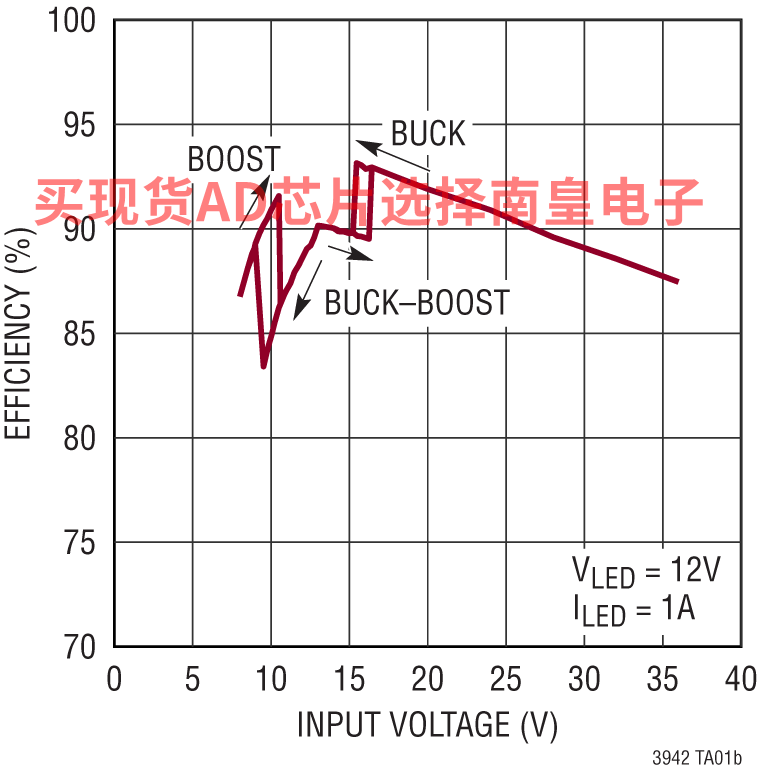

LT3942是一款单芯片4开关同步降压-升压LED驱动器。该驱动器在输入电压高于、低于或等于输出电压的情况下，最高可将LED灯串电流调节至34V。专有的峰值降压/峰值升压电流模式控制方案支持可调节和可同步的300kHz至2MHz固定频率运行方式，或支持可降低EMI的内部25%三角扩频运行方式。LT3942具有3V至36V输入和0V至36V输出，并支持在操作区域之间的无缝低噪声转换，是汽车、工业和电池供电系统中LED驱动器应用的理想选择。

LT3942使用可选的高侧PMOS开关提供LED电流调节，实现高达128:1的内部和5000:1的外部PWM调光。CTRL引脚提供灵活的20:1模拟调光，在100mV满量程下具有2.5%的LED电流调节精度。强大的故障保护机制可以检测LED开路或短路情况，在此期间LT3942将处于重试、闩锁或保持运行状态。

应用

• 通用LED驱动器
• 汽车和工业照明
• 具有精确限流值的稳压器

• 4开关单电感器架构允许 VIN 高于、低于或等于 VOUT
• 恒压和恒流调节
• 专有峰值-降压峰值-升压电流模式
• 输入电压范围：3V至36V
• 输出电压范围：0V至36V
• 输出电压调节能力：±1.5%
• 输出电流调节能力：±3%

• 5000:1外部和128:1内部PWM调光
• 开路和短路LED保护，并提供故障报告
• 300kHz至2MHz固定开关频率，具有外部频率同步功能
• 无闪烁扩频，帮助实现低EMI

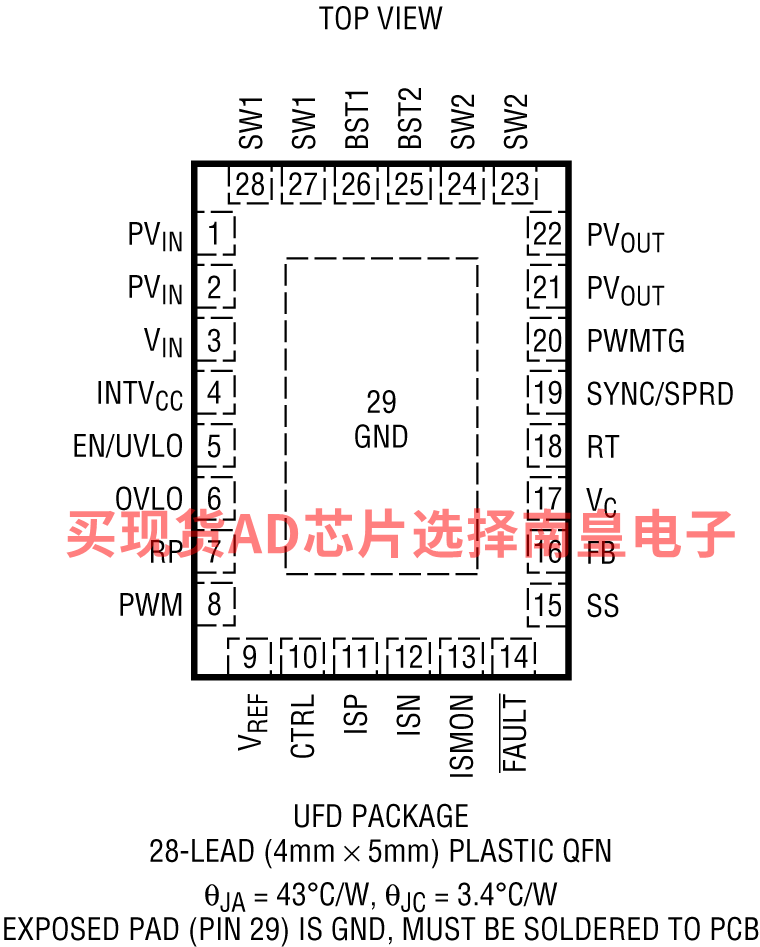

• 提供28引脚QFN (4mm × 5mm)封装
• 通过AEC-Q100汽车应用认证

LT3942EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.86（100-499个）；3.25（1000+个）

LT3942EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.86（100-499个）；3.25（1000+个）

LT3942HUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 150C，AD官网报价：4.91（100-499个）；4.13（1000+个）

LT3942HUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.91（100-499个）；4.13（1000+个）

LT3942JUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 150C，AD官网报价：4.26（100-499个）；3.58（1000+个）

LT3942JUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.26（100-499个）；3.58（1000+个）

LT3942JUFDM#WPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 150C，AD官网报价：4.59（100-499个）；3.85（1000+个）

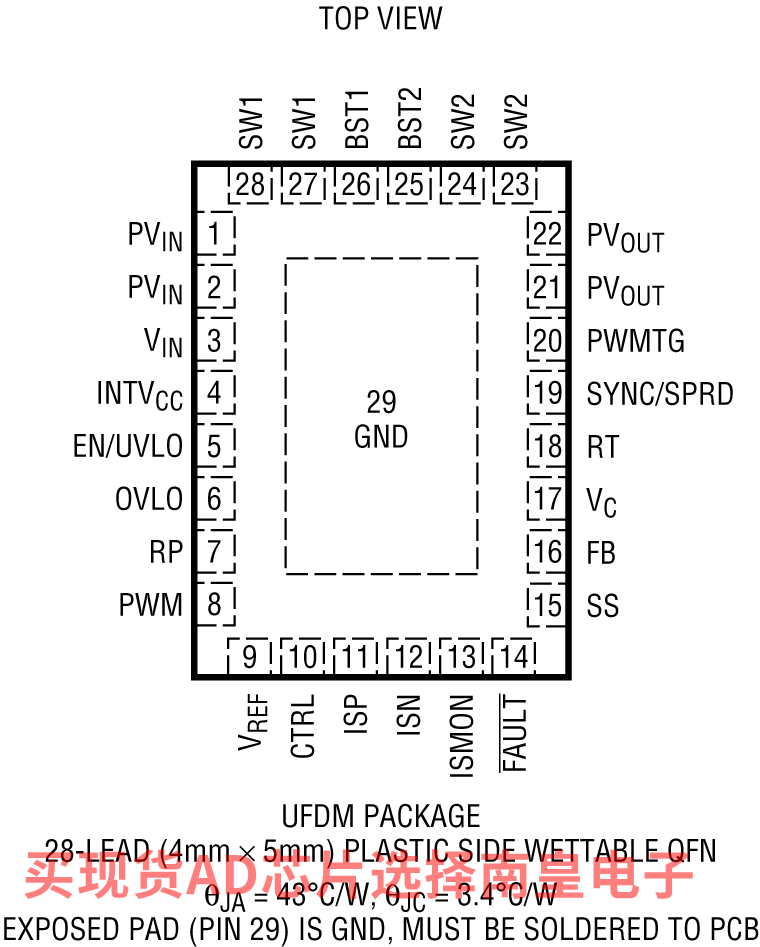

LT3942JUFDM#WTRPBF，封装：28-Lead QFN (4mm x 5mm, Plastic Side Wettable)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.59（100-499个）；3.85（1000+个）

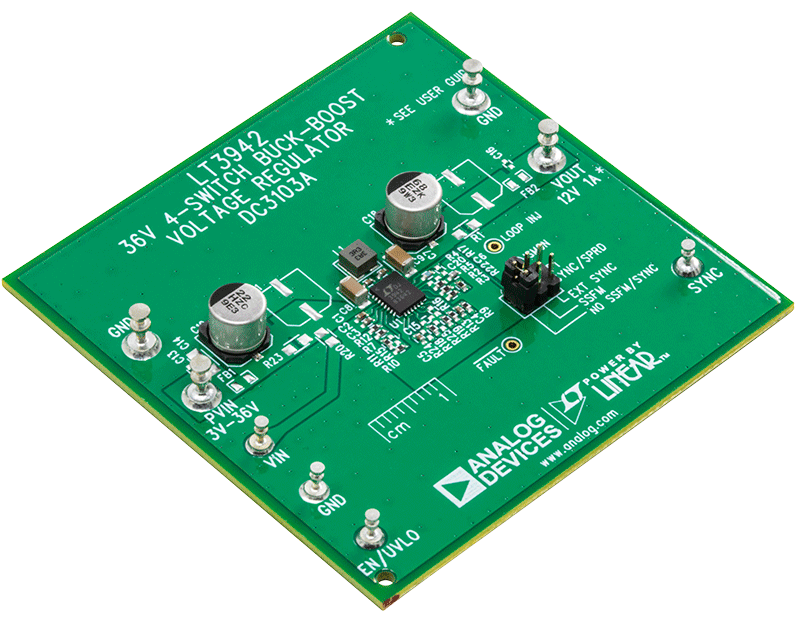

DC3103A：LT3942演示板 | 36V 4开关降压-升压稳压器

演示电路DC3103A是一款单片式4开关降压-升压型稳压器，内置LT3942。它的设计输出电压设置为12V，当输入电压介于7V和36V之间时，能够提供高达1A的电流。演示电路在输入电压低至3V的情况下继续工作，但输出功率能力降低。DC3103A配置为2MHz开关频率，禁用扩频频率调制 (SSFM)。启用时，SSFM会在2MHz和2.5MHz之间调整LT3942的开关频率，以提高EMI性能。

LT3942的工作输入电压范围为3V至36V。它具有内部同步40V开关，可实现高效率和小尺寸。它具有300kHz至2MHz的可调开关频率。LT3942可以与外部振荡器源进行同步，可以在启用SSFM的情况下进行编程，或者设置为正常运行。

该板采用陶瓷电容器，靠近PVIN和PVOUT引脚放置，以形成紧凑的高频热回路。SMD焊盘可用于在DC3103A的输入和输出上安装可选的铁氧体磁珠EMI滤波器。两个铁氧体磁珠组件的SMD焊盘之间的顶层铜上的小切口是正确安装EMI滤波器所必需的。这些滤波器与适当的电路板布局和SSFM相结合，可有效降低电磁辐射和传导EMI。对于低EMI应用，请遵循DC3103A的布局建议和四层PCB厚度要求。

DC3103A使用LT3942的电压调节环路来设置12V的恒定电压输出。LT3942既可作为恒压稳压器工作，也可作为恒流稳压器工作。对于LED驱动器设计，请参考演示电路DC2404A。DC2404A包括一个高端PMOS断路开关，用于协助PWM调光，以及针对LED驱动器应用的一些其他优化。

LT3942数据手册提供了完整的器件、操作说明和应用信息。必须将数据手册和DC3103A用户指南配合阅读。LT3942EUFD采用28引脚塑料QFN (UFD)封装，具有散热增强型裸露接地焊盘。为充分提高热性能和降低噪声性能，适当的板布局至关重要。请参阅DC3103A设计文件，了解适合稳压器应用的LT3942的推荐布局和布线。

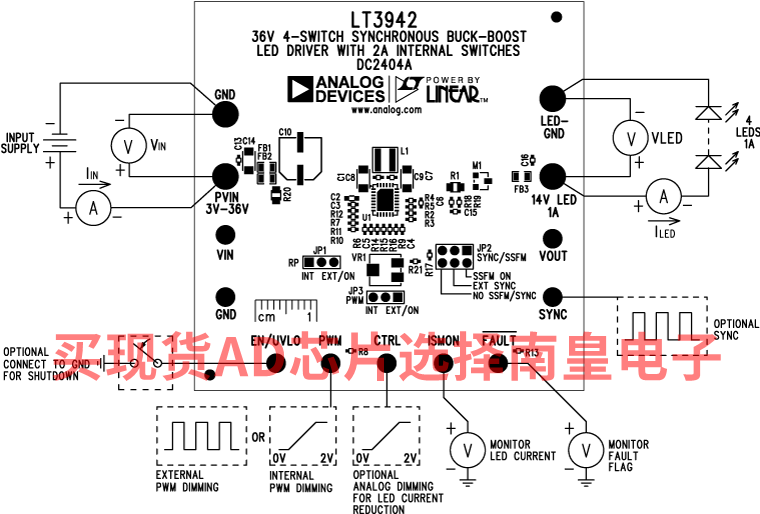

DC2404A： LT3942演示板 | 36V、2A同步降压-升压转换器和LED驱动器

演示电路2404A是一款采用LT3942的36V同步降压-升压LED驱动器。当VIN为9V至36V时，它可以驱动1A、最高14V的单串LED，并且能够通过更低的ILED以低至3VIN的电压运行。DC2404A在禁用展频 (SSFM) 时以2MHz的开关频率运行。SSFM使能后，可以将LT3942的开关频率从fSW扩展至fSW + 25%，以降低EMI。

LT3942的工作输入电压范围为3V至36V。它具有内部同步40V开关，可实现高效率和小尺寸。它具有300kHz至2MHz的可调开关频率。LT3942可以与外部源进行同步，可以在启用SSFM进行编程以实现低EMI，或者设置为正常运行。

LT3942集成PWMTG高端PWM MOSFET驱动器，有助于提供输出短路保护，以及对连接的LED进行PWM调光。LED串可以通过外部PWM信号进行PWM调光，也可以使用内部生成的PWM信号进行调光。DDC2404A配有跳线，可设置为在内部生成的PWM信号与外部生成的PWM信号之间切换。外部PWM设置默认为接近100%开启，不施加PWM信号。还可以通过在CTRL引脚上施加可控直流电压来对LT3942进行模拟调光。

在SSFM使能的情况下运行PWM调光时，SSFM与PWM信号对齐，以实现无闪烁操作。这适用于内部和外部PWM调光。

采用小型陶瓷输入和输出电容以节省空间和成本。该电路板的PVIN和PVOUT引脚附近放置微型高频电容器，以降低辐射EMI。如果LED串开路，则开路LED过压保护使用IC的恒压调节回路，将输出调节至17V峰值左右。可通过ISMON输出引脚监控输出电流。

可以通过几个简单的电阻选项在DC2404A上调节欠压闭锁。

DC2404A的输入和输出上有一个小型铁氧体磁珠EMI滤波器。这些滤波器与适当的板布局和SSFM相结合，可有效地降低EMI。对于低EMI应用，请遵循DC2404A的布局建议和四层PCB厚度要求。

LT3942可以用作恒流发光二极管驱动器和恒压稳压器。电路的微小变化可实现恒定的输出电压调节。

LT3942数据手册提供了完整的器件、操作说明和应用信息。必须结合演示电路2404A的演示手册阅读该数据手册。LT3942EUFD采用28引脚塑料QFN (UFD)封装，具有散热增强型裸露接地焊盘。为实现较大散热性能，适当设计电路板布局至关重要。请参考数据手册“布局考虑因素”部分。
