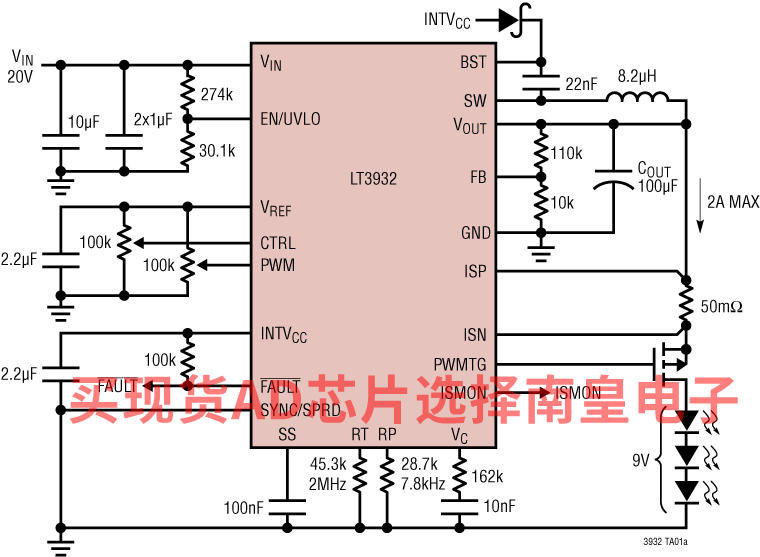

LT3932采用Silent Switcher<.sup>架构，可较大限度地减少EMI/EMC辐射，利用固定频率、峰值电流控制并为LED串提供PWM调光。LED电流通过CTRL引脚上的模拟电压或脉冲占空比进行编程设定。输出电压限制可通过连接至FB引脚的电阻分压器进行设置。

开关频率可通过RT引脚上连接的外部电阻或SYNC/SPRD引脚上的外部时钟进行编程，范围为200kHz至2MHz。当可选的展频功能使能时，频率在100%至125%范围内变化以减少EMI。当外部信号不可用时，LT3932还包括驱动器，用于驱动外部高端PMOS来实现PWM调光，以及用于驱动内部PWM信号发生器来对PWM调光进行模拟控制。LT3932-1支持更高的调光比。

其他特性包括LED电流监控、精确的EN/UVLO引脚阈值、针对开路和短路负载条件的开漏故障报告和热关断。

应用

• 汽车照明
• 工业和通用照明
• 机器视觉系统

• LED电流调节能力：±1.5%
• 输出电压调节能力：±1.2%

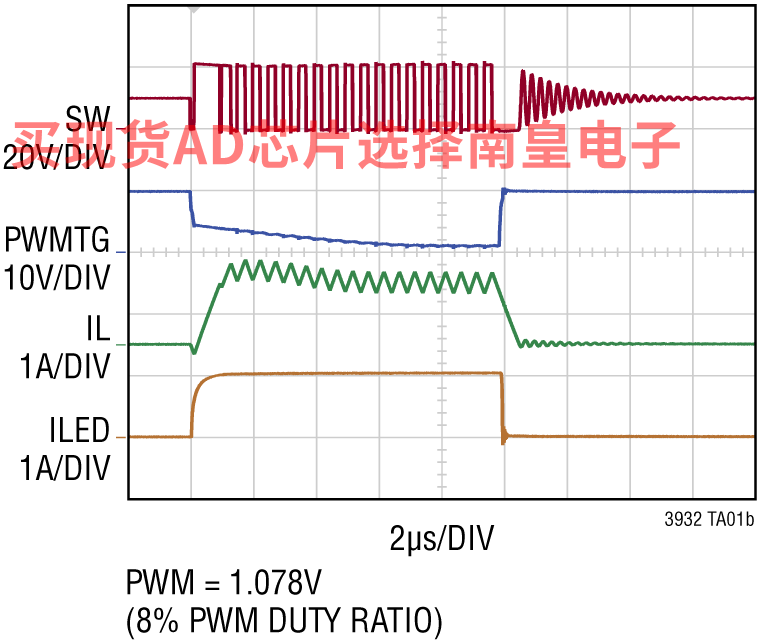

• 100Hz时可实现5000:1/10000+:1 PWM调光(LT3932/LT3932-1)
• 128:1内部PWM调光
• 展频(SSFM)
• 用于实现低EMI的Silent Switcher架构
• 输入电压范围：3.6V至36V/li>
• LED串电压：0V至36V

• 200kHz至2MHz，具有SYNC功能
• 99.9%最大占空比
• 20:1模拟或占空比LED电流控制
• 开路/短路LED保护和故障指示
• 具有监控输出的精确LED电流检测功能
• 可编程UVLO

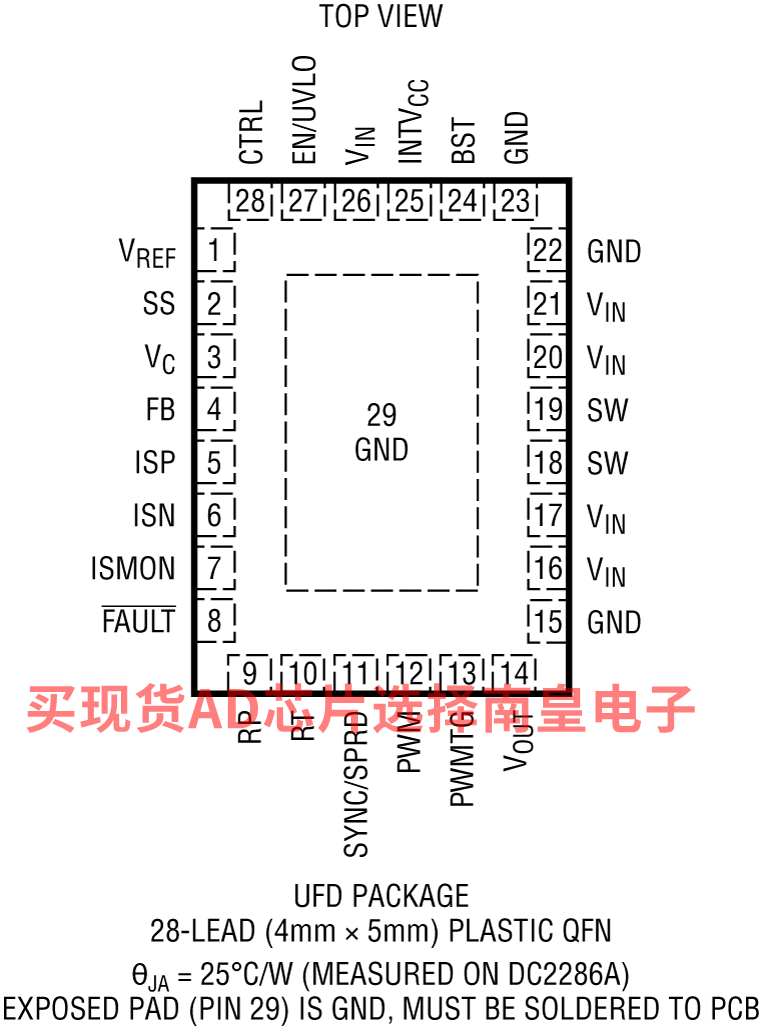

• 散热增强型28引脚(4mm × 5mm) QFN封装
• 通过AEC-Q100汽车应用认证

LT3932EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.69（100-499个）；3.05（1000+个）

LT3932EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.69（100-499个）；3.05（1000+个）

LT3932EUFD#WPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.73（100-499个）；3.14（1000+个）

LT3932EUFD#WTRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.73（100-499个）；3.14（1000+个）

LT3932EUFD-1#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.69（100-499个）；3.05（1000+个）

LT3932EUFD-1#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.69（100-499个）；3.05（1000+个）

LT3932HUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 150C，AD官网报价：4.65（100-499个）；3.84（1000+个）

LT3932HUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.65（100-499个）；3.84（1000+个）

LT3932HUFD#WPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 150C，AD官网报价：4.68（100-499个）；3.93（1000+个）

LT3932HUFD#WTRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.68（100-499个）；3.93（1000+个）

LT3932HUFD-1#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 150C，AD官网报价：4.65（100-499个）；3.84（1000+个）

LT3932HUFD-1#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.65（100-499个）；3.84（1000+个）

LT3932IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.34（1000+个）

LT3932IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.34（1000+个）

LT3932IUFD#WPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.08（100-499个）；3.43（1000+个）

LT3932IUFD#WTRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.08（100-499个）；3.43（1000+个）

LT3932IUFD-1#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.34（1000+个）

LT3932IUFD-1#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.34（1000+个）

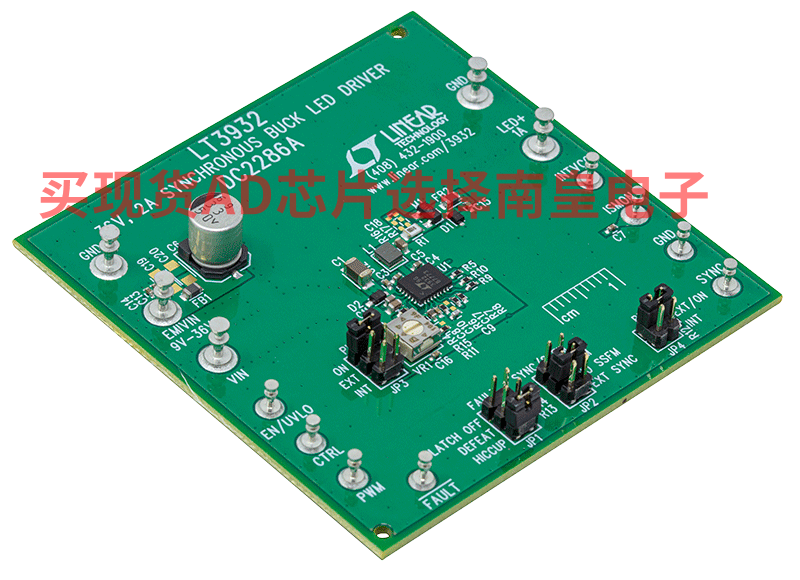

DC2286A：LT3932演示板 | 2MHz时VIN = 8V至36V驱动两个串联LED (1ALED/6.6VLED)

演示电路DC2286A是一款36V、2A同步2MHz降压LED驱动器，内置LT3932。当VIN介于8V和36V之间时，可以驱动1A的一个或两个串联LED。使用单个LED（如果调整UVLO）时将以低至4VIN的电压运行。DC2286A在2MHz开关频率下运行。可通过简单的跳线开启展频(SSFM)，从而降低EMI。DC2286A集成了多种低EMI特性，包括优化布局、SSFM以及输入和输出滤波器。它符合CISPR 25 5类传导和辐射EMI标准要求。它提供对开路和短路LED条件的保护，并报告故障。
