LT3909 是一款两串 x 60mA LED 驱动器，其具有一个能够驱动高达 36V 之 LED 的固定 2MHz 升压型 DC/DC 转换器。每个 LED 灯串包含一个具 ±2% LED 电流匹配的准确高侧电流源。输出电压可适应 LED VF 中的变化以实现更优的效率。

最大 LED 电流可设置在 10mA 至 60mA 的范围内 (每个灯串采用单个电阻器)。可利用模拟调光 (高达 10:1) 或 PWM 调光 (在 100Hz 高达 40000:1，在 25kHz 则高至 160:1) (与 VOUT 上的泄漏无关) 来降低 LED 亮度。LED 引脚可并联以提供较高的 LED 电流。

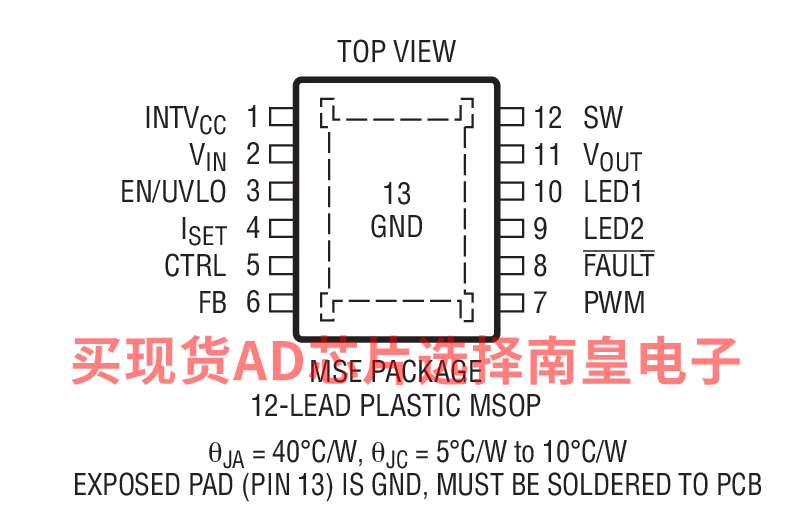

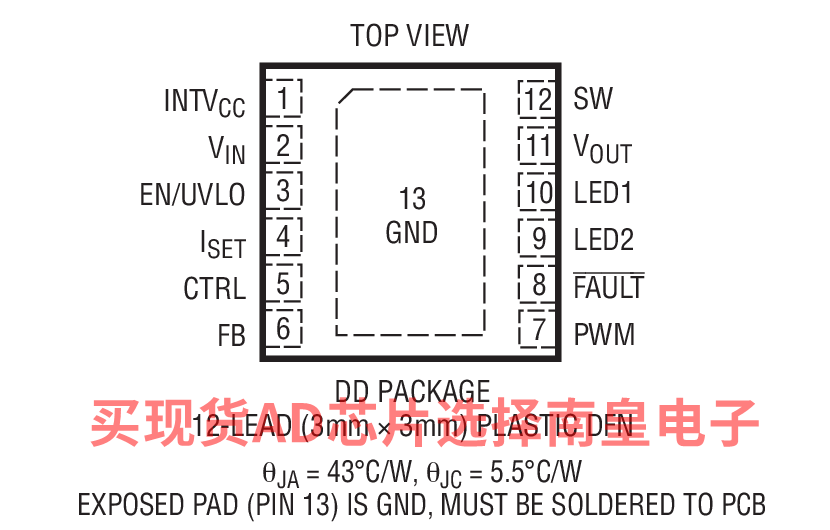

其他特点包括：用于开路 LED 保护的可编程最大 VOUT、一个用于指示 LED 开路或 LED 短路至 GND 的故障标记以及一个负责安全地限制结温的内部调节环路。另外，LT3909 还包括内部补偿、内部软起动和微功率停机功能。LT3909 采用 12 引脚 (3mm x 3mm) DFN 封装和 12 引脚 MSOP 封装。

• PDA、手持式计算机
• GPS 接收机
• 汽车显示器
• 高对比度仪表盘

• 高达 36V LED、两串 x 60mA LED 驱动器
• 宽输入范围：2.9V 至 40V

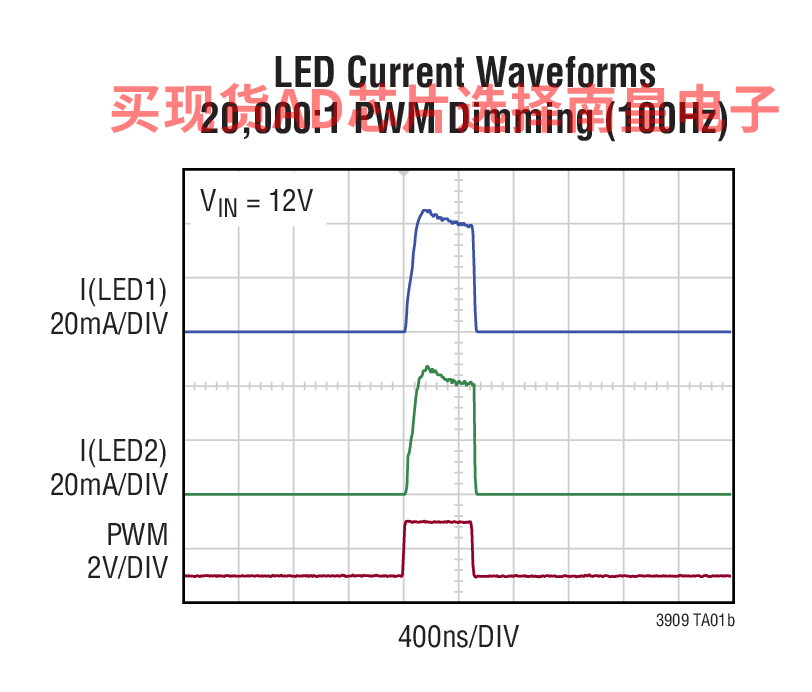

• 高达 40000:1 PWM 调光 (250ns LED 导通时间)
  (与 VOUT 上的泄漏无关)
• ±2% LED 电流匹配 (典型值为 ±0.3%)
• 集成型肖特基二极管
• 内部 400mΩ、40V、1A 开关
• 由单个电阻器设定用于两个高侧电流源的 LED 电流 (10mA 至 60mA)
• 输出可适应 LED VF 以实现更优效率
• 即使在 VIN > VOUT 的情况下 LED 电流也处于稳定状态
• 用于 LED 开路和 LED 短路至 GND 的故障标记 + 保护 (另一串处于调节状态)
• 可编程最大 VOUT (已调节)
• 内部补偿、软起动和热调整
• 准确的 EN/UVLO 门限
• 固定的 2MHz 开关频率

LT3909EDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.41（100-499个）；2.82（1000+个）

LT3909EDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.41（100-499个）；2.82（1000+个）

LT3909EMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.41（100-499个）；2.82（1000+个）

LT3909EMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.41（100-499个）；2.82（1000+个）

LT3909IDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.09（1000+个）

LT3909IDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.09（1000+个）

LT3909IMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.09（1000+个）

LT3909IMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.74（100-499个）；3.09（1000+个）

DC2176A：LT3909EDD Demo Board | 2-String Boost LED Driver, 7V ≤ VIN ≤ 36V, VLED up to 35V @ 50mA (x2)

Demonstration circuit 2176A features the LT3909, a 2-string × 50mA, 2MHz step-up LED driver with ±1.8% current matching. The LT3909 precisely regulates two LED strings for equal current, supports LED dimming that reduces brightness down to a 1/40,000 ratio, protects against faults and also reports faults. The LT3909 consists of a step-up converter with a fixed 2MHz switching frequency and current sources for the LED strings.

The maximum current in each LED string is 40mA. The ISET resistor can be changed to 20.0kΩ to program the string current to 50mA – see the data sheet for an application example with 50mA string current.Voltage feedback resistors optimize operation for LEDs that are 35V maximum.
