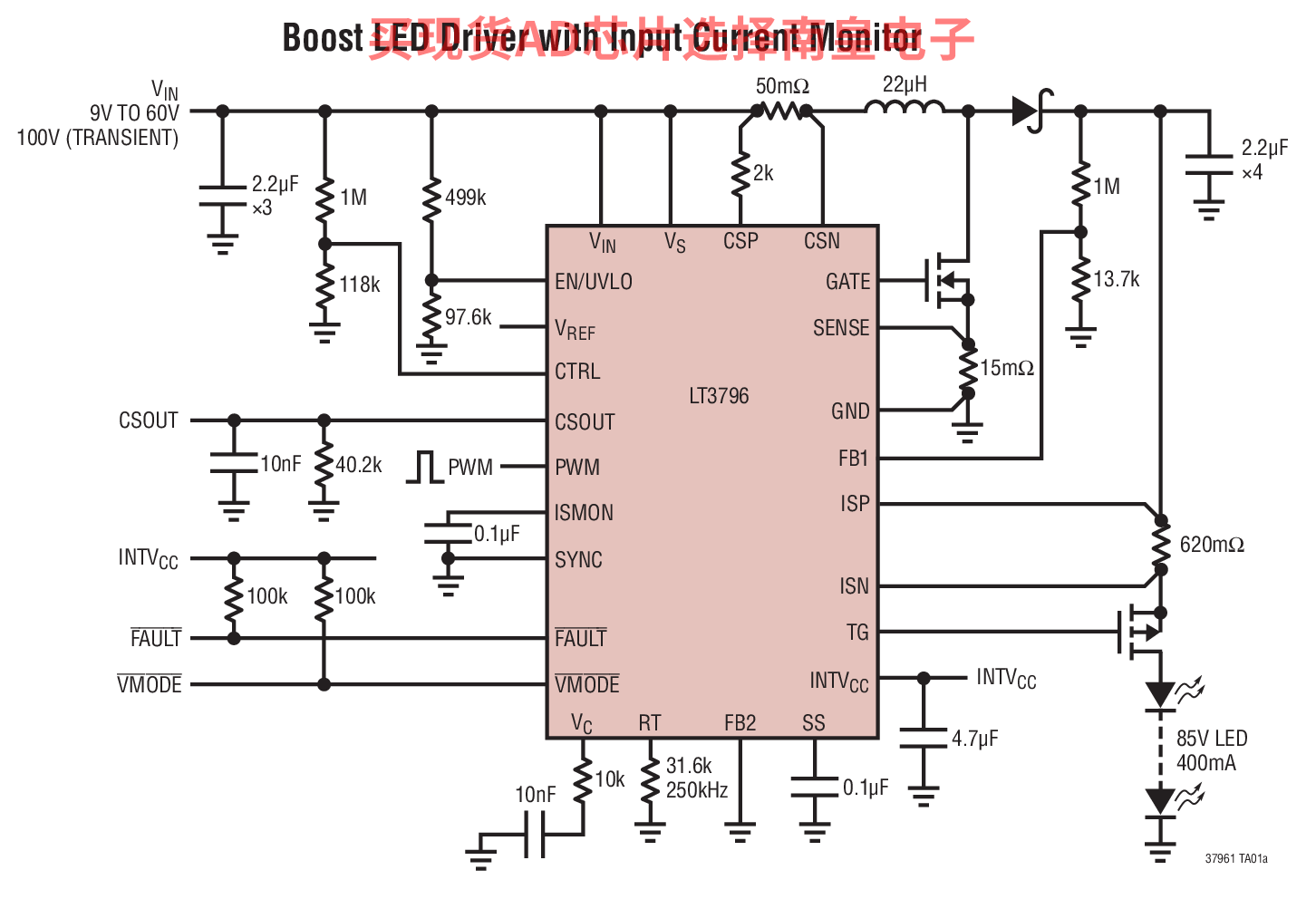

LT3796 / LT3796-1 是 DC/DC 控制器，专为调节一个恒定电流或恒定电压而设计，且非常适合于驱动 LED。固定频率和电流模式架构在一个很宽的电源和输出电压范围内实现稳定的操作。两个参考于地电压 FB 引脚用作多个 LED 保护功能电路的输入，而且还使转换器能够起一个恒定电压源的作用。LT3796 / LT3796-1 内置了一个具轨至轨共模范围的可编程门限输出检测放大器。一个单独的高端放大器可利用两个电阻器来配置增益，以及可用来调节第二个电流或一个电压与其中一个 FB 引脚的结合。PWM 输入提供了高达 3000:1 的 LED 调光比。

LT3796-1 是为第二个输出电流调节环路而优化，环路利用一个 PMOS 开关来启用 / 停用，可驱动第二串 LED 串或扩展模拟调光范围。

• 高功率 LED、高电压 LED、双串
• 电池和超级电容器充电器
• 准确的电流限制电压稳压器



• 3000:1 True Color PWM 调光
• 宽输入电压范围：6V 至 100V
• 电流监测至高达 100V
• 高端 PMOS 断接和 PWM 开关驱动器
• 恒定电流和恒定电压调节
• 具报告功能的双电流检测放大器
• 用于电池和超级电容器充电的 C/10 检测
• 线性电流检测门限设置
• 短路保护
• 可调频率：100kHz 至 1MHz
• 频率同步 (LT3796)
• 独立高端栅极使能引脚 (LT3796-1)
• 具 VMODE 标记的可编程 LED 开路保护
• 具迟滞的可编程欠压闭锁
• 采用可编程故障重启定时器的软起动功能

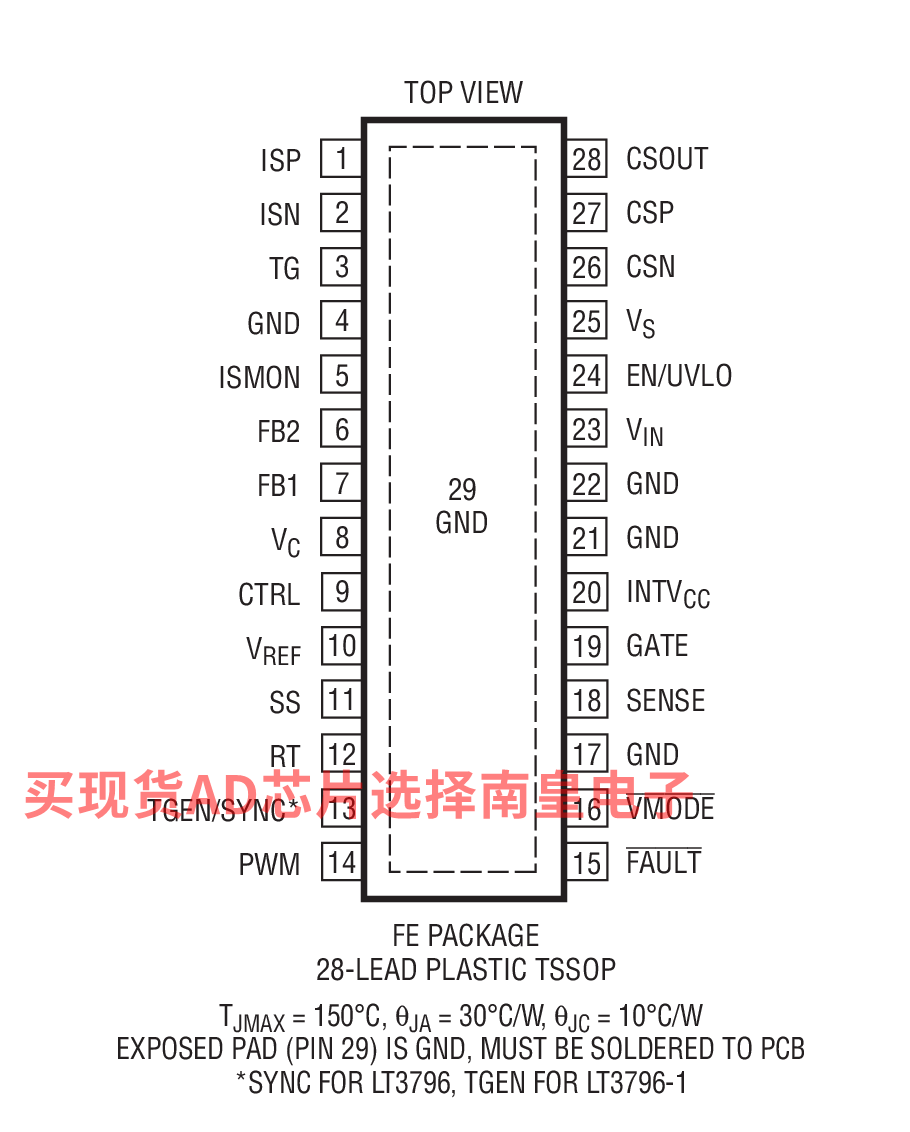

• 采用 28 引脚 TSSOP 封装



LT3796EFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；3.86（1000+个）

LT3796EFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；3.86（1000+个）

LT3796EFE-1#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；3.86（1000+个）

LT3796EFE-1#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；3.86（1000+个）

LT3796HFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：5.60（100-499个）；4.59（1000+个）

LT3796HFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：5.60（100-499个）；4.59（1000+个）

LT3796HFE-1#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：5.60（100-499个）；4.59（1000+个）

LT3796HFE-1#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：5.60（100-499个）；4.59（1000+个）

LT3796IFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.27（100-499个）；4.31（1000+个）

LT3796IFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：5.27（100-499个）；4.31（1000+个）

LT3796IFE-1#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.27（100-499个）；4.31（1000+个）

LT3796IFE-1#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：5.27（100-499个）；4.31（1000+个）

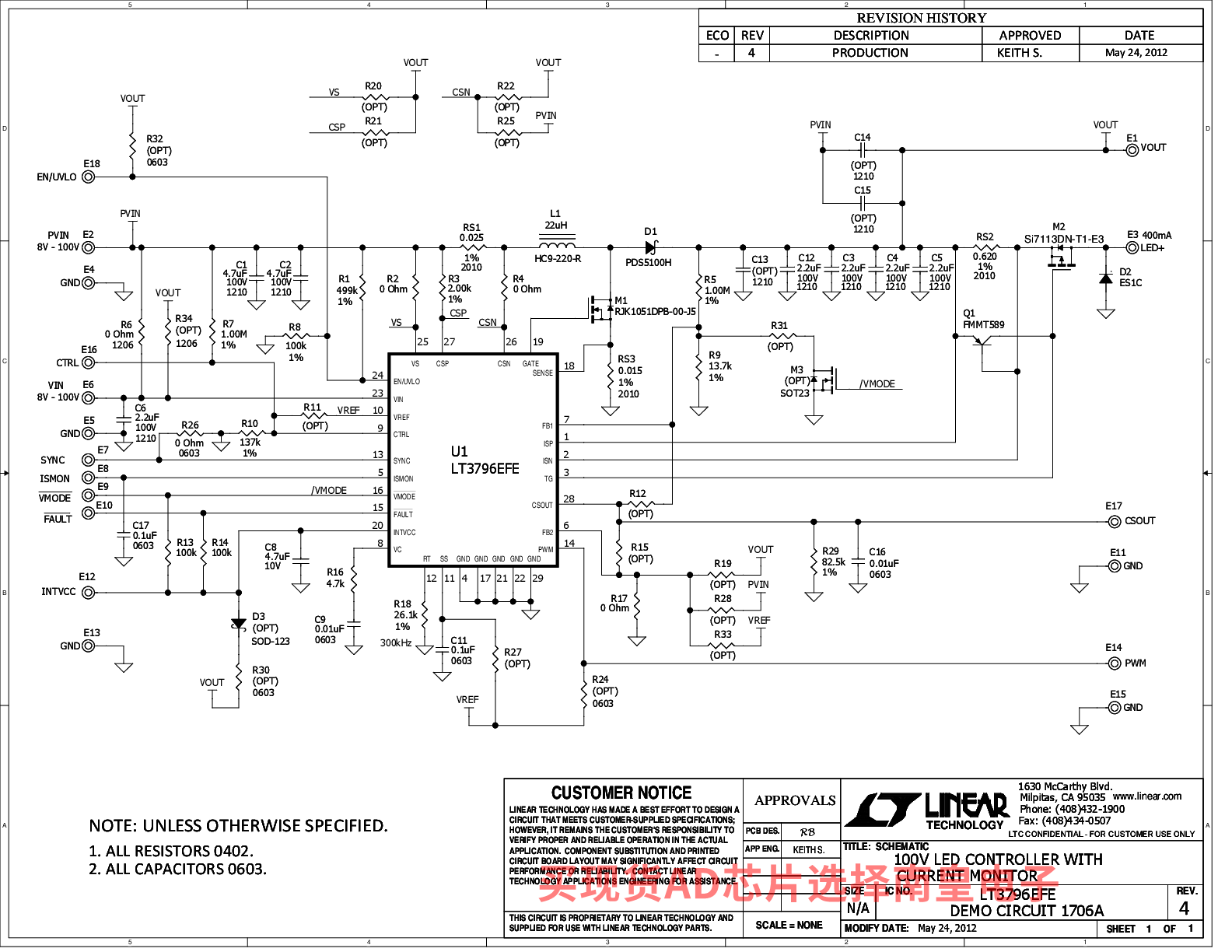

DC1706A：LT3796EFE Demo Board | 100V LED Controller with Current Monitor; 8V to 85VIN, up to 85VOUT@ 0.4A

DC1706A is a 100V LED controller with an input current monitor. It is a single switch boost LED driver with LED+ to GND short circuit protection. It accepts an input voltage from 8V to 100V (7.5V UVLO and 8.7V turn-on), and drives up to 85V of LEDs at 400mA (when PVIN is less than VLED). DC1706A features both PWM and analog dimming of the LED string. It has a VMODE flag that indicates when the LED string has been removed and it has a FAULT flag that indicates that the output has been shorted to GND. In both cases, the IC remains in control and well protected.
