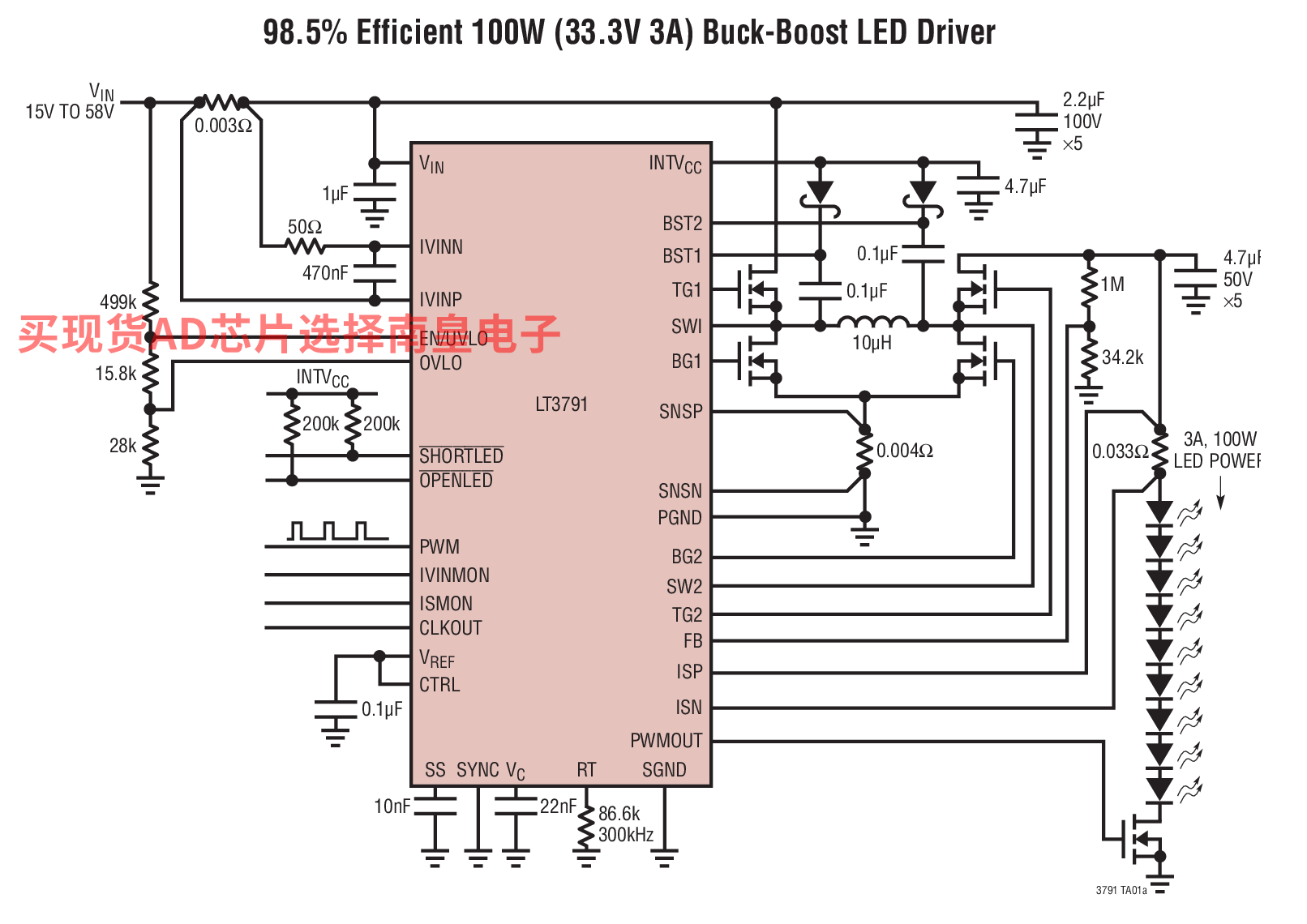

LT3791 是一款同步、四开关降压-升压型 LED 驱动器控制器。该控制器可以在输入电压高于、低于或等于输出电压的情况下调节电压高达 52V 之 LED 灯串的 LED 电流。恒定频率、强制连续电流模式架构允许对其频率进行调节或在 200kHz 至 700kHz 的范围内实施同步。在降压或升压操作中，无需上管 MOSFET 刷新开关周期。凭借 60V 输入、60V 输出能力以及工作区之间的无缝转换，LT3791 非常适合于汽车、工业、甚至电池供电型系统中的 LED 驱动器应用。

对于新设计，我们推荐使用 LT8391：60V 同步四开关、降压-升压 LED 控制器，因为它比 LT3791 具有多项性能改进。

特点 LT3791 OPEN LED 引脚 LT3791-1 用 C/10 引脚终止标记替代 OPEN LED 引脚
应用

• 汽车前照灯 / 行驶灯
• 普通照明

• 四开关单电感器架构允许 VIN 高于、低于或等于 VOUT
• 同步开关：效率高达 98.5%
• 宽 VIN 范围：4.7V 至 60V
• 宽 VOUT 范围：0V 至 60V (52V LED)
• ±6% LED 电流准确度：0V ≤ VLED < 52V
• True Color PWM 和模拟调光
• 采用电流监视器输出进行 LED 和输入电流调节
• 在降压或升压模式中无上管 MOSFET 刷新
• 停机期间 VOUT 与 VIN 断接
• 开路或短路 LED 故障保护
• 每个 IC 能提供 100W 或更大的驱动功率
• 具裸露衬垫的 38 引脚 TSSOP 封装

LT3791EFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.46（100-499个）；5.29（1000+个）

LT3791EFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.46（100-499个）；5.29（1000+个）

LT3791HFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：7.46（100-499个）；6.12（1000+个）

LT3791HFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：7.46（100-499个）；6.12（1000+个）

LT3791IFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：7.13（100-499个）；5.84（1000+个）

LT3791IFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：7.13（100-499个）；5.84（1000+个）

LT3791MPFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-55 to 150C，AD官网报价：19.81（100-499个）；16.29（1000+个）

LT3791MPFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-55 to 150C，AD官网报价：19.81（100-499个）；16.29（1000+个）

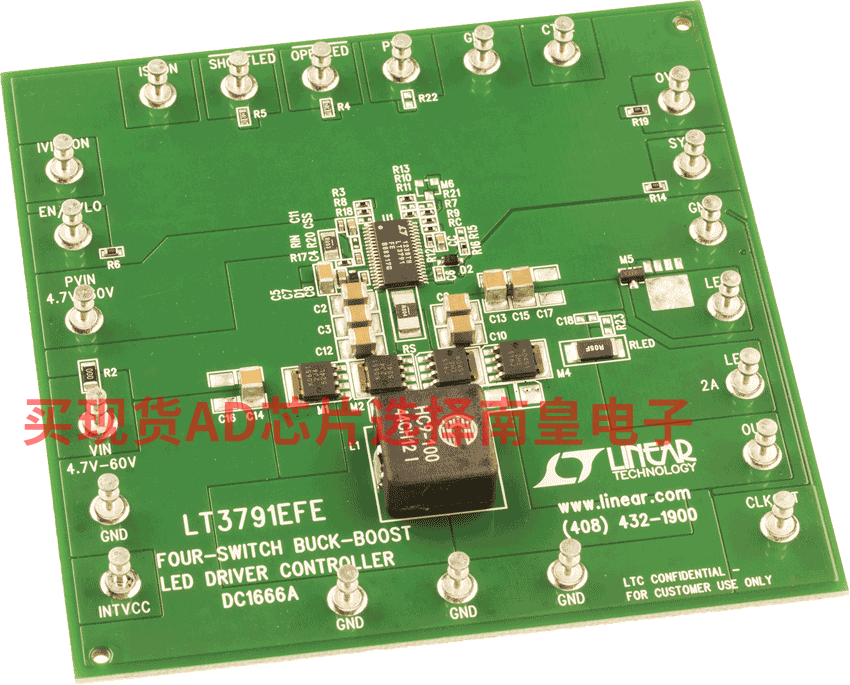

DC1666A：LT3791演示板 | 4.7V至60V输入在2A时可驱动25V LED（可扩展至100W）

演示电路DC1666A是一款同步四开关降压-升压LED驱动器控制器。输入电压范围为4.7V至60V，并可在2A时驱动高达25V的LED。DC1666A具有LED串的PWM和模拟调光功能。它带有OPENLED标志，指示LED串将何时移除并带有SHORTLED标志，指示输出已短接至GND。在两种情况下，IC均保持在控制状态下且受到良好保护。
