LT3763 是一款固定频率、同步降压型 DC/DC 控制器，专为准确地调节高达 20A 的输出电流而设计。平均电流模式控制器将在 0V 至 55V 的宽输出电压范围内保持电感器电流调节作用。输出电流由 CTRL 引脚上的模拟电压和一个外部检测电阻器设定。电压调节和过压保护利用一个连接于输出和 FB 引脚之间的分压器来设定。开关频率可通过 RT 引脚上的一个外部电阻器或利用 SYNC 引脚和一个外部时钟信号在 200kHz 至 1MHz 的范围内进行设置。输入和输出电流检测可提供输入电流限制和这些电流的准确测量。FBIN 引脚可供那些需要峰值功率跟踪功能的应用之用。

该器件的其他特点包括一个与 CTRL 引脚配合使用的准确外部基准电压、一个可提供可编程 UVLO 迟滞的准确 UVLO/EN 引脚、一个针对 LED 应用的 PWM 驱动器、输出电压故障检测和热停机功能。

• 高功率建筑照明
• 汽车照明
• 航空和海事高强闪光灯
• 太阳能供电型充电器、激光二极管

• 准确地控制输入和输出电流
• 3000:1 True Color 调光
• ±1.5% 电压调节准确度
• ±6% 电流调节准确度
• 6V 至 60V 输入电压范围
• 宽输出范围高至 55V
• <2μA 停机电流
• 用于负载电流热控制的控制引脚
• 输入和输出电流监视和限制
• 开路、短路和 C/10 故障检测
• PWM 驱动器输出适合 LED 应用

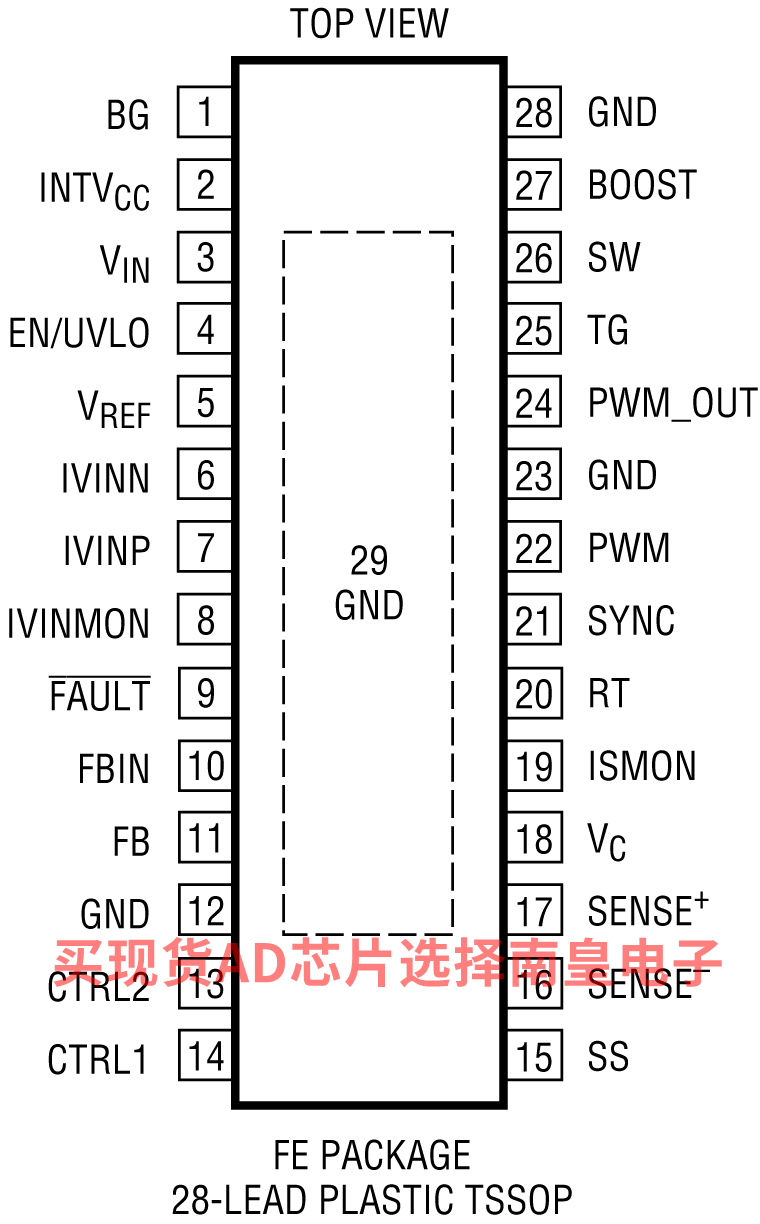

• 耐热性能增强型 28 引脚 FE 封装

LT3763EFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.51（1000+个）

LT3763EFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.51（1000+个）

LT3763HFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.81（100-499个）；3.14（1000+个）

LT3763HFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：3.81（100-499个）；3.14（1000+个）

LT3763IFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.29（100-499个）；2.71（1000+个）

LT3763IFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：3.29（100-499个）；2.71（1000+个）

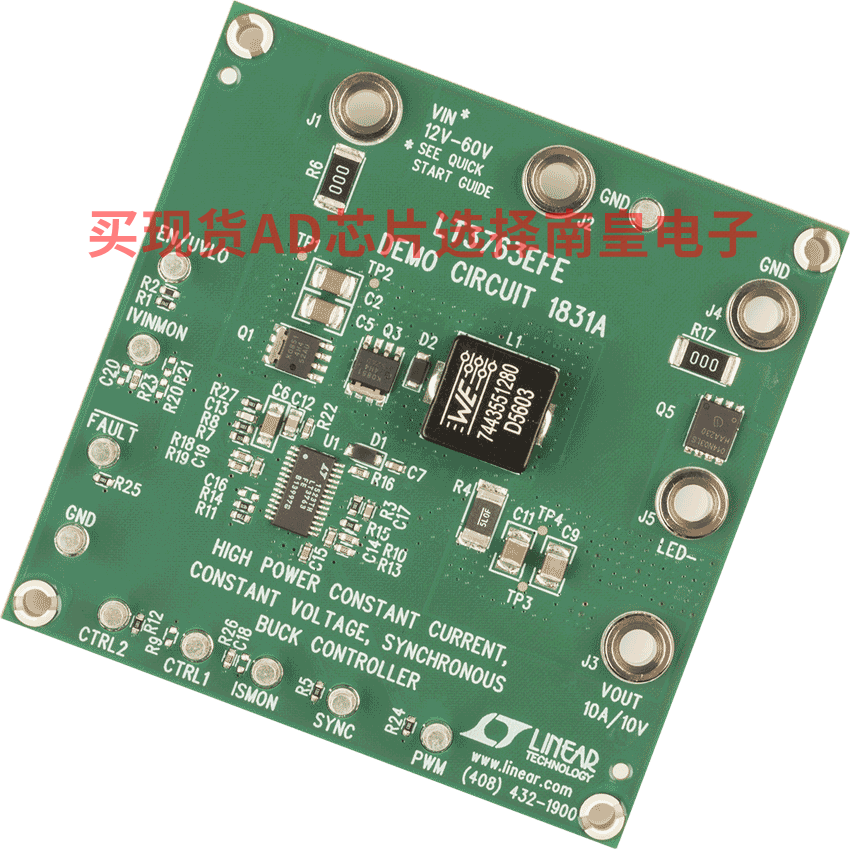

DC1831A：-LT3763演示板|高功率CC/CV同步降压LED驱动器控制器

演示电路1831A是一款采用LT3763的高功率、恒流、恒压同步降压控制器。演示板的最高输入为60V。输出针对10V/10A的LED驱动器进行了优化。LT3763本身的输入电压范围为6V至60V。

演示板的输入范围为12V至60V，因此，演示板采用80V MOSFET。如果应用的最大输入电压为48V，则可使用较低电压范围的60V MOSFET（例如BSC100N06LS3）以提高效率。
