LT3762 是一款同步直流/直流控制器，适合用作恒流源和恒压稳压器。它采用可编程内部 PWM 调光信号发生器和同步闸极驱动器。LT3762 适用于驱动具有高效率和低功率损失的高电流 LED。轨至轨开关电流感应支持同步升压拓扑和非同步拓扑（例如 SEPIC）。电压反馈引脚充当多个 LED 保护功能的输入，同时允许转换器作为恒压源运行。

用户可以使用频率调整引脚在 100kHz 至 1MHz 范围内对频率进行编程，从而优化效率、性能和外部组件大小。在 SSFM 引脚上添加电容器可以激活扩频调制功能以降低 EMI。LT3762 还包含集成的直流/直流转换器，以便为 N 通道 MOSFET 闸极驱动器高效生成稳压的 7.5V 电源。PWM 引脚控制 PWMTG 以驱动 P 通道 MOSFET，从而实现高 PWM 调光范围 (3000:1) 并提供 LED 过流保护和短路保护升压能力。

应用

• 工业和汽车照明
• 精确电流限制电压稳压器

• 3000:1 外部 PWM 调光
• 250:1 内部 PWM 调光
• 宽 VIN 工作范围：2.5V 至 38.5V
• 高达 60V 的同步升压输出电压
• 适用于较低 EMI 的扩频调频
• 适用于 PWM 和输出断开功能的 PMOS 开关驱动器
• 恒流 (±3.5%) 调节
• 恒压 (±2%) 调节

• 轨至轨 LED 电流感应：0V 至 60V
• 可编程 VIN 欠压锁定
• 通过两个控制引脚进行模拟调光
• 100kHz 至 1MHz 工作频率
• 使用 OPENLED 标记实现可编程 LED 开路保护
• 短路保护和 SHORTLED 标记
• 在升压、SEPIC、降压模式或升压/降压模式配置下驱动 LED

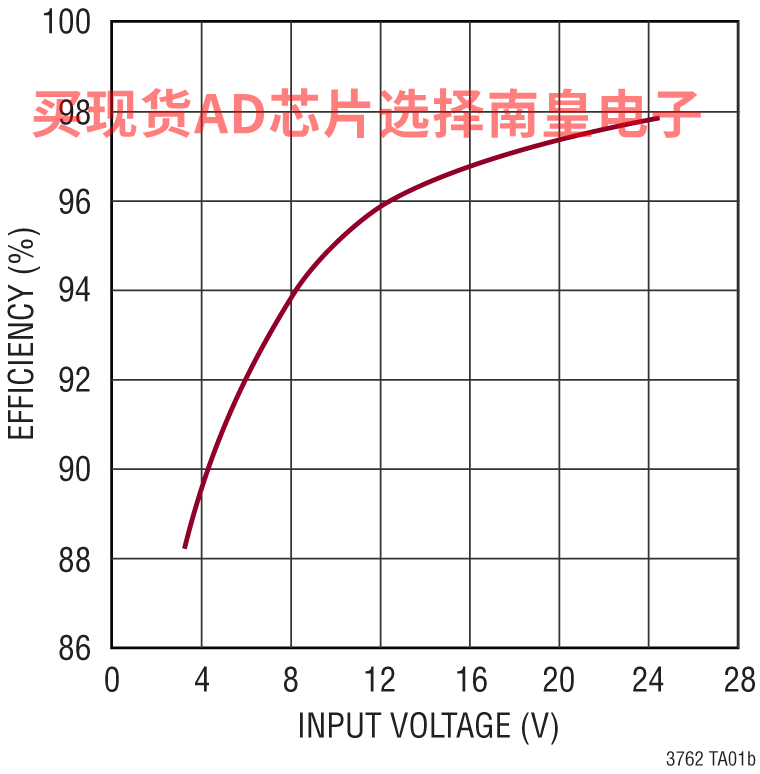

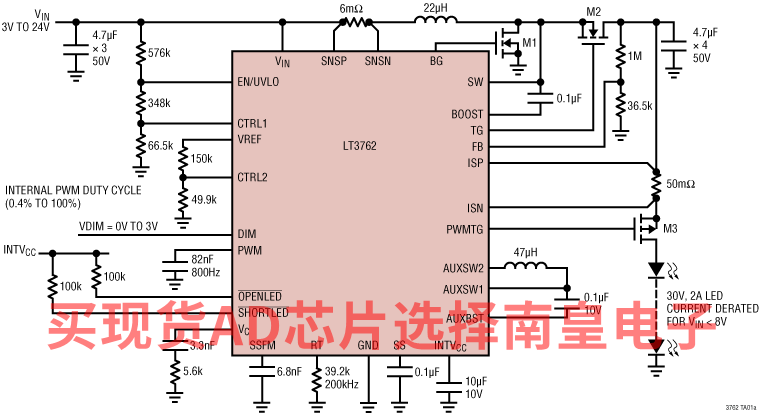

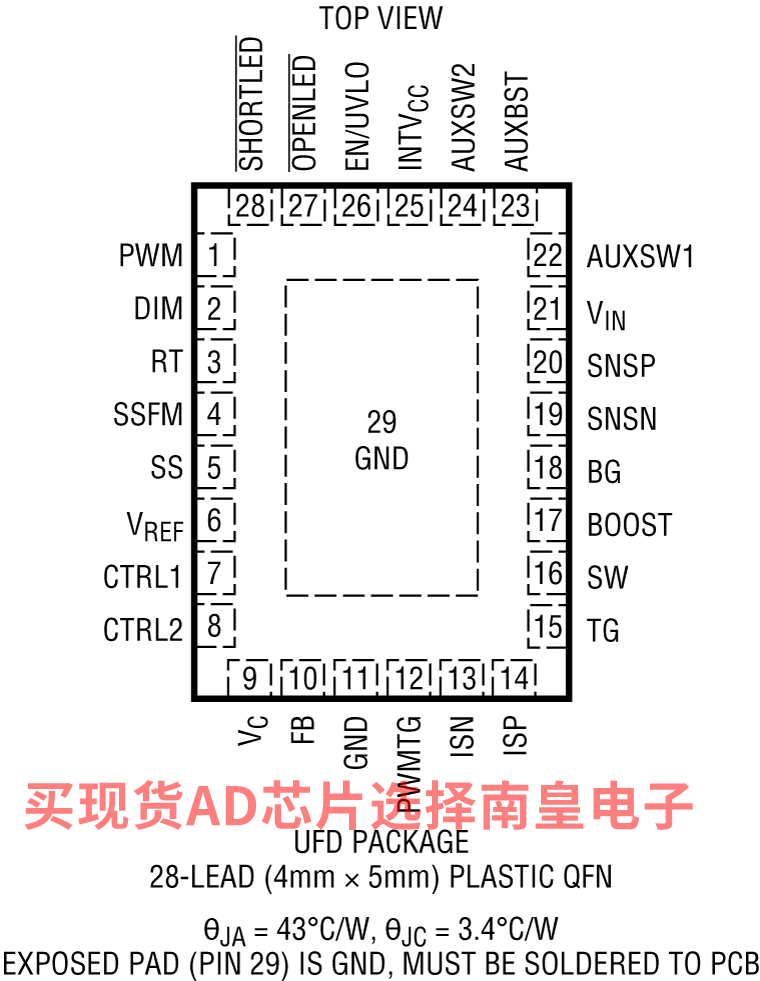

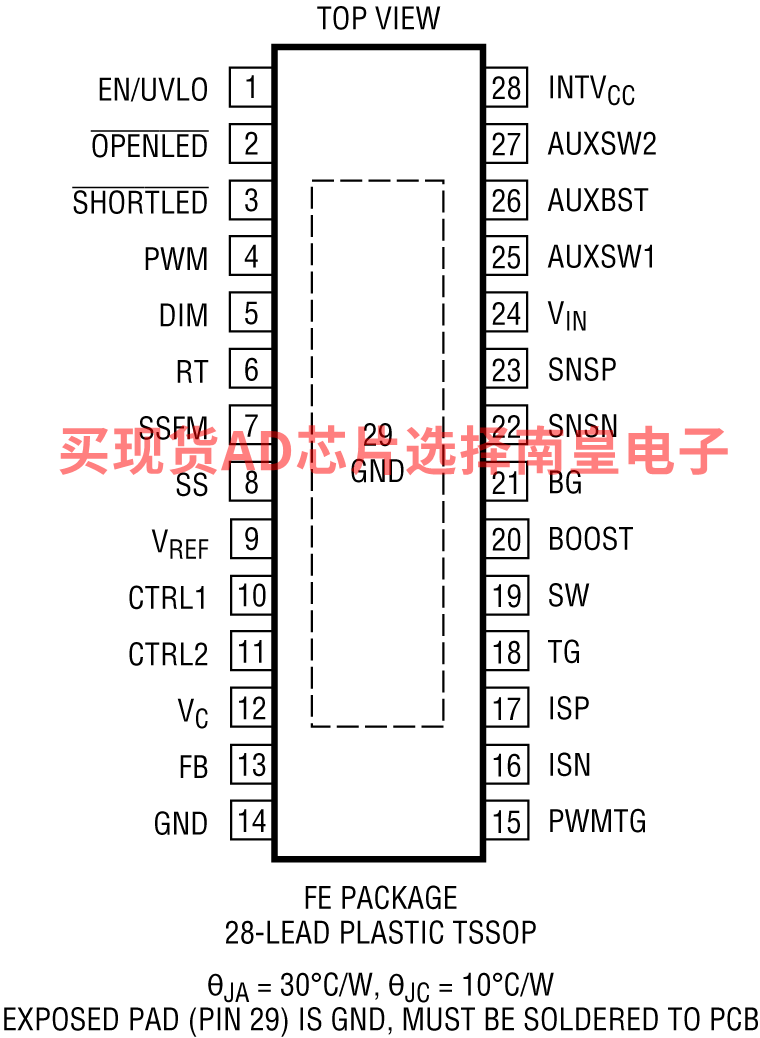

• 28 引脚 TSSOP 和 QFN (4mm × 5mm) 裸焊盘封装

LT3762EFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.59（100-499个）；3.15（1000+个）

LT3762EFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：3.59（100-499个）；3.15（1000+个）

LT3762EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.05（1000+个）

LT3762EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；3.05（1000+个）

LT3762HFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：4.52（100-499个）；3.96（1000+个）

LT3762HFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：4.52（100-499个）；3.96（1000+个）

LT3762HUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.84（1000+个）

LT3762HUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.84（1000+个）

LT3762IFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.94（100-499个）；3.45（1000+个）

LT3762IFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：3.94（100-499个）；3.45（1000+个）

LT3762IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.82（100-499个）；3.34（1000+个）

LT3762IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.82（100-499个）；3.34（1000+个）

DC2342A：LT3762 60V同步升压LED控制器

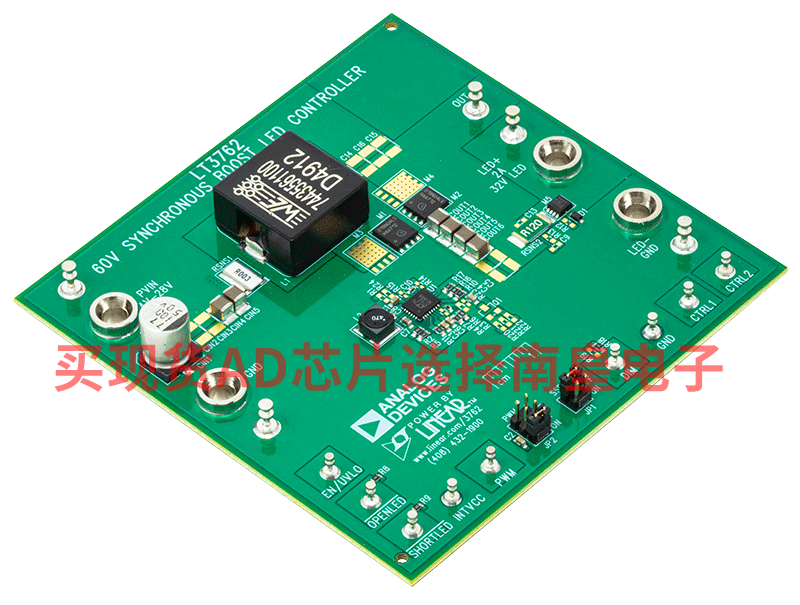

演示电路DC2342A是一款60V同步升压LED控制器，内置LT3762。当VIN介于7V和28V之间时，可以驱动2A（最高32V）的1串LED。运行电压低至4VIN以降低ILED，同时可以耐受高达30V的VIN瞬态电流。DC2342A在约为300kHz的开关频率下运行。可通过简单的跳线开启扩频频率调制(SSFM)，从而降低EMI。DC2342A设计用于在整个VIN范围内需要出色精度的高功率升压LED控制器应用。此演示电路提供对开路和短路LED条件的保护，每个条件具有其自己的标志。

LT3762具有2.5V至42V输入范围。它具有100kHz至1MHz的可调开关频率。使能SSFM使开关频率从fSW低至fSW– 30%，以降低EMI。可通过从LT3762的SSFM引脚至接地放置一个电容来设置SSFM速度，并通过将此引脚短接到GND来禁用。DC2342A具有简单的跳线选项，以使能/禁用扩频频率调制。

LT3762可以使用外部PWM信号以及内部生成的PWM信号进行PWM调光。LT3762的PWM至GND电容可设置PWM频率，同时PWM占空比由DIM端子上的电压确定。在0V至3V电压范围内，VDIM提供0.4%至97% PWM占空比。DC2342A有一个跳线，可设置为在内部生成的PWM信号、外部生成的PWM信号以及无PWM信号（100%开）之间切换。在PWM调光和扩频使能的情况下运行时，扩频本身可通过PWM信号对齐，以实现无闪烁操作。DC2342A也可通过在其两个CTRL转台的任一转台上放置一个电压源来进行模拟调光。

小型陶瓷输入和输出电容用于节省空间和成本。如果LED串开路，开路LED过压保护将使用IC的恒压调节环路将输出调节至35.5V左右，尽管它可能在由开路导致的瞬态期间几乎达到40V峰值。从LED+至GND存在一个保护二极管，以防在短路期间出现负振铃。

可通过几个简单的电阻选项调整电路上的欠压闭锁。可对DC2342A进行进一步修改，以便重新配置采用升压拓扑的电路，从而用作降压模式或升降压模式LED驱动器。详情请咨询工厂。

LT3762数据手册提供了该器件、操作原理和应用信息的完整描述。必须结合演示电路DC2342A的此演示手册阅读该数据手册。LT3762EUFD采用28引脚4mm × 5mm QFN塑料封装，具有散热增强型接地焊盘。为实现更大散热性能，适当设计电路板布局至关重要。请参考数据手册“布局考虑因素”部分。
