LT3755、LT3755-1 和 LT3755-2 是 DC/DC 控制器，专为充当一个用于驱动高电流 LED 的恒定电流源而设计。它们从一个内部已调 7.15V 电源来驱动一个低端外部 N 沟道功率 MOSFET。固定频率、电流模式架构在一个很宽的电源和输出电压范围内实现了稳定操作。一个参考于地的电压 FB 引脚用作多个 LED 保护功能电路的输入，而且还使得转换器能够起一个恒定电压源的作用。一个频率调节引脚允许用户在 100kHz 至 1MHz 的范围内设置频率，旨在优化效率、性能或外部元件尺寸。

LT3755/LT3755-1/LT3755-2 在 LED 串的高端检测输出电流。高端电流检测是用于驱动 LED 的灵活方案，允许采用升压、降压模式或降压-升压模式配置。PWM 输入提供了高达 3000:1 的 LED 调光比，而 CTRL 输入则提供了额外的模拟调光能力。

• 高功率 LED
• 电池充电器
• 准确的电流限制电压稳压器

• 3000:1真彩色PWM调光
• 宽输入电压范围：4.5V至40V
• 输出电压最高可达75V
• 恒流和恒压调节
• 100mV高端电流检测
• 在升压、降压模式、降压-升压模式、SEPIC或反激式拓扑下驱动LED
• 可调频率：100kHz至1MHz
• 开路LED保护
• 具有迟滞的可编程欠压闭锁

• 改善开路LED状态引脚(LT3755-2)
• 频率同步(LT3755-1)
• PWM断开开关驱动器
• CTRL引脚提供模拟调光
• 低关断电流：<1µA
• 散热增强型16引脚QFN (3mm × 3mm)和MSOP封装
• 通过AEC-Q100汽车应用认证

LT3755EMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.92（100-499个）；3.2（1000+个）

LT3755EMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.92（100-499个）；3.2（1000+个）

LT3755EMSE#WPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.41（1000+个）

LT3755EMSE#WTRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.41（1000+个）

LT3755EMSE-1#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.92（100-499个）；3.2（1000+个）

LT3755EMSE-1#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.92（100-499个）；3.2（1000+个）

LT3755EMSE-1#WPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.41（1000+个）

LT3755EMSE-1#WTRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.41（1000+个）

LT3755EMSE-2#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.92（100-499个）；3.2（1000+个）

LT3755EMSE-2#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.92（100-499个）；3.2（1000+个）

LT3755EMSE-2#WPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.41（1000+个）

LT3755EMSE-2#WTRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.41（1000+个）

LT3755EUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.78（100-499个）；3.09（1000+个）

LT3755EUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.78（100-499个）；3.09（1000+个）

LT3755EUD-1#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.78（100-499个）；3.09（1000+个）

LT3755EUD-1#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.78（100-499个）；3.09（1000+个）

LT3755EUD-2#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.78（100-499个）；3.09（1000+个）

LT3755EUD-2#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.78（100-499个）；3.09（1000+个）

LT3755HMSE-2#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：4.79（100-499个）；3.92（1000+个）

LT3755HMSE-2#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.79（100-499个）；3.92（1000+个）

LT3755HMSE-2#WPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：4.91（100-499个）；4.13（1000+个）

LT3755HMSE-2#WTRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.91（100-499个）；4.13（1000+个）

LT3755IMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LT3755IMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LT3755IMSE#WPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.59（100-499个）；3.85（1000+个）

LT3755IMSE#WTRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.59（100-499个）；3.85（1000+个）

LT3755IMSE-1#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LT3755IMSE-1#TRMPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：

LT3755IMSE-1#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LT3755IMSE-1#WPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.59（100-499个）；3.85（1000+个）

LT3755IMSE-1#WTRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.59（100-499个）；3.85（1000+个）

LT3755IMSE-2#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LT3755IMSE-2#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LT3755IMSE-2#WPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.59（100-499个）；3.85（1000+个）

LT3755IMSE-2#WTRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.59（100-499个）；3.85（1000+个）

LT3755IUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.32（100-499个）；3.53（1000+个）

LT3755IUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.32（100-499个）；3.53（1000+个）

LT3755IUD-1#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.32（100-499个）；3.53（1000+个）

LT3755IUD-1#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.32（100-499个）；3.53（1000+个）

LT3755IUD-2#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.32（100-499个）；3.53（1000+个）

LT3755IUD-2#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.32（100-499个）；3.53（1000+个）

LT3755JMSE-2#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：4.39（100-499个）；3.69（1000+个）

LT3755JMSE-2#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.39（100-499个）；3.69（1000+个）

LT3755JMSE-2#WPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：4.71（100-499个）；3.96（1000+个）

LT3755JMSE-2#WTRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.71（100-499个）；3.96（1000+个）

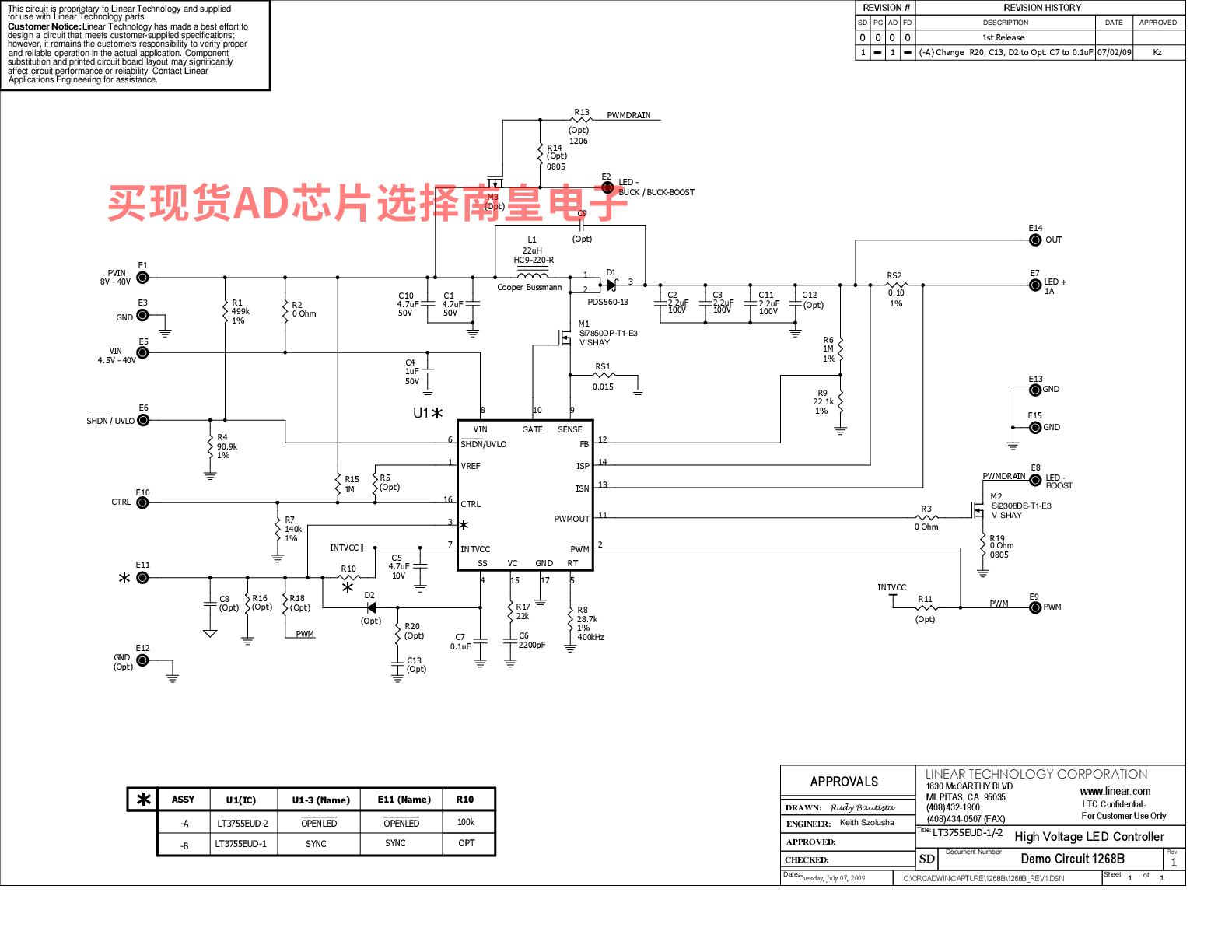

DC1268B-A：LT3755EUD-2演示板|升压LED驱动器控制器，8V ≤ VIN ≤ 40V，VLED高达54V @ 1A

演示电路1268B是一款高电压和高电流LED驱动器控制器，内置多拓扑、恒流、恒压LT3755-2 (1268B-A)或LT3755-1 (1268B-B)。LT3755-2具有开路LED状态引脚，同时LT3755-1支持外部频率同步。该演示电路作为升压拓扑进行装配，具有8V至40V输入电压范围、1A LED电流和高达54V的LED正向电压。

DC 1268B具有PWM调光、模拟调光、关断和开路LED过压保护功能。开路LED保护将LED电压箝位在56V，但是IC可以提供高达75V的输出电压。

DC1268B-B：LT3755EUD-1演示板|升压LED驱动器控制器，8V ≤ VIN ≤ 40V，VLED高达54V @ 1A

演示电路1268B是一款高电压和高电流LED驱动器控制器，内置多拓扑、恒流、恒压LT3755-2 (1268B-A)或LT3755-1 (1268B-B)。LT3755-2具有开路LED状态引脚，同时LT3755-1支持外部频率同步。该演示电路作为升压拓扑进行装配，具有8V至40V输入电压范围、1A LED电流和高达54V的LED正向电压。

DC 1268B具有PWM调光、模拟调光、关断和开路LED过压保护功能。开路LED保护将LED电压箝位在56V，但是IC可以提供高达75V的输出电压。
