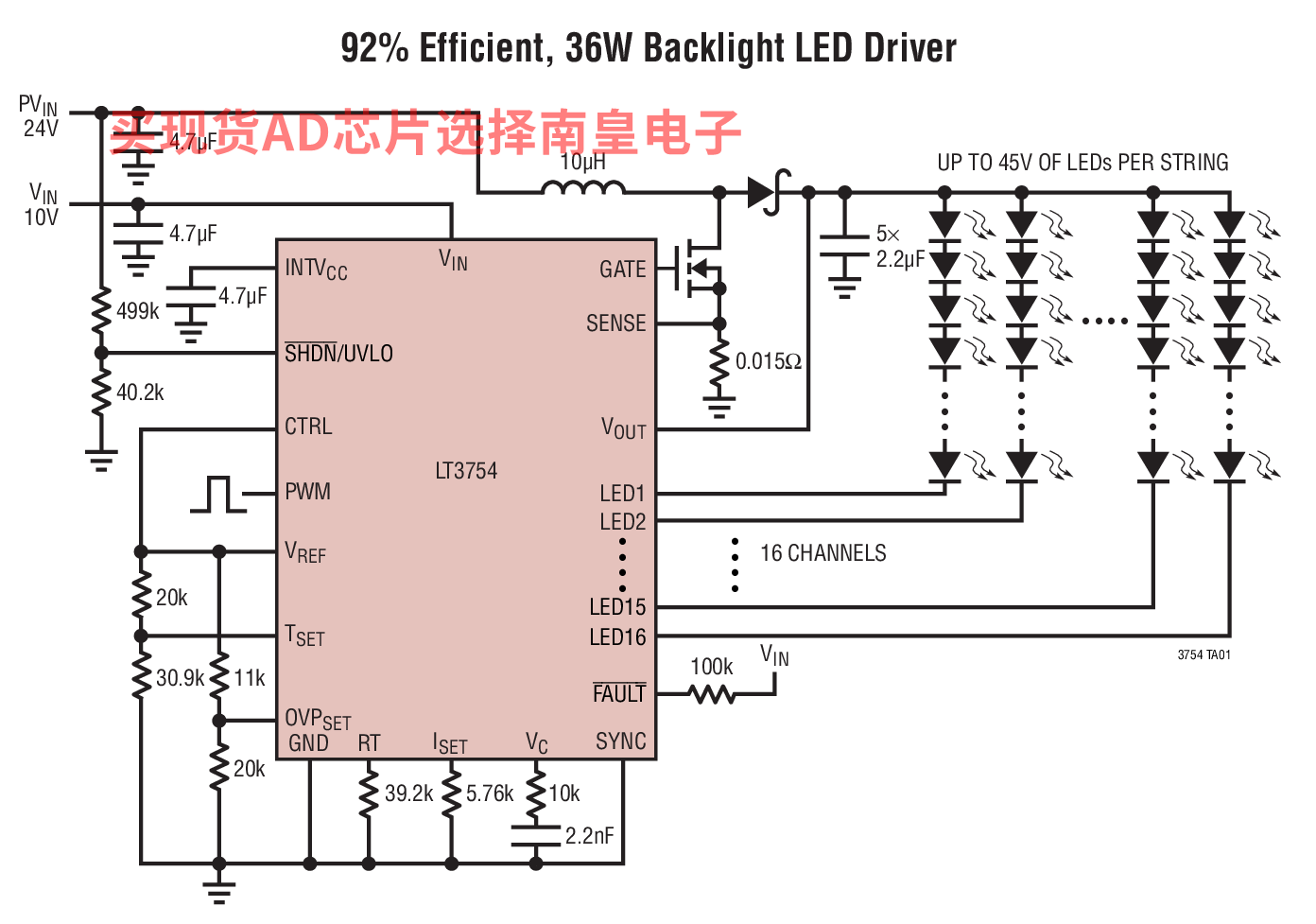

LT3754 是一款具有一个升压型 DC/DC 控制器的 16 通道 LED 驱动器，能够驱动高达 45V 的 LED。每个通道包含一个具有 ±2.8% LED 电流匹配准确度的准确电流吸收器。各通道遵循一个主控器可编程电流，以使每串 LED 提供 10mA 至 50mA 的 LED 电流。可以通过通道的并联来提供较高的 LED 电流。输出电压适合于 LED VF 中的变化以实现较佳效率，而且，LED 开路故障不会影响连接 LED 串的运作。

LT3754 提供了一个高达 3000 : 1 的 PWM 调光范围和一个高达 25 : 1 的模拟调光范围。其工作频率可以利用单个电阻器来设置 (从 100kHz 至高达 1MHz)，也可以同步至一个外部时钟。

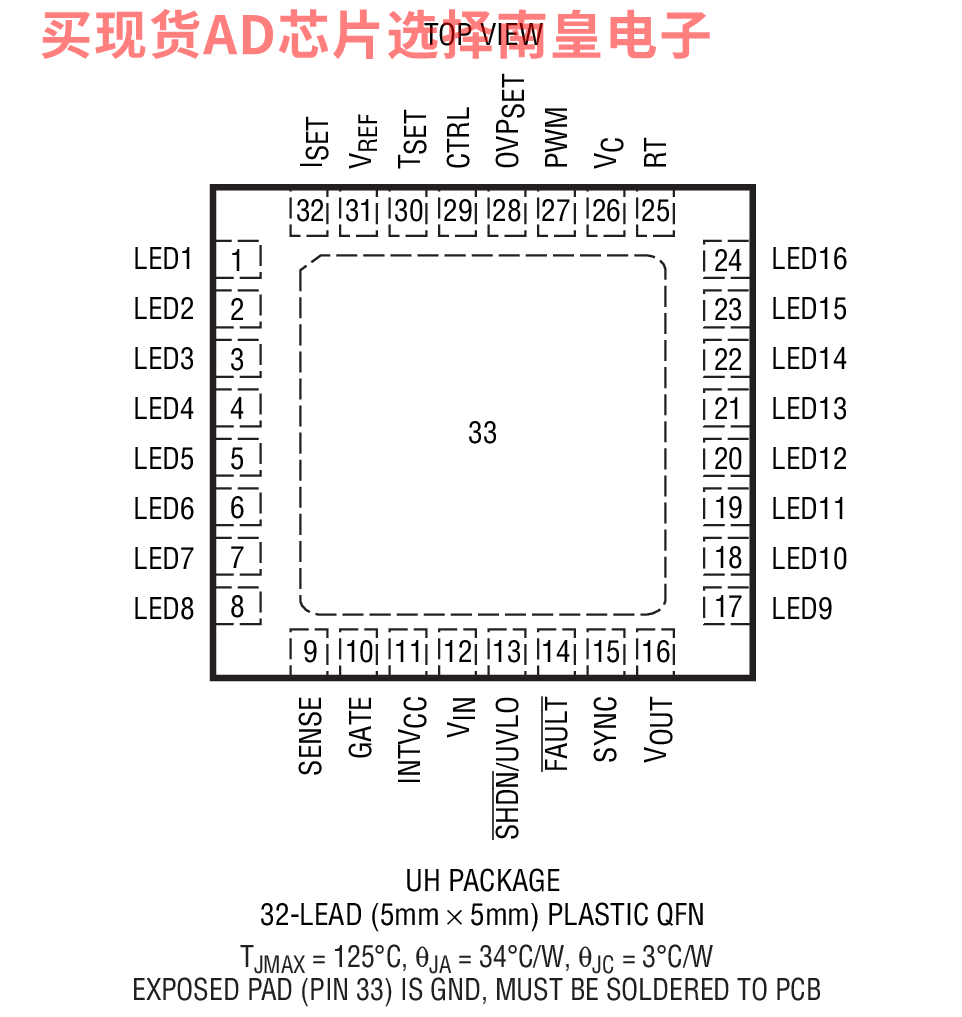

该器件的其他特点包括：可编程最大 VOUT (用于提供 LED 开路保护)、一个故障标记 (负责指示 LED 开路)、可编程 LED 电流降额与温度的关系、微功率停机模式和内部软起动功能。LT3754 采用耐热性能增强型 5mm x 5mm 32 引脚 QFN 封装。

• 汽车、笔记本电脑和 TV 监视器背面照明

• 高达 45V 的 LED x 50mA、16 通道 LED 驱动器
• 宽输入范围：6V 至 40V

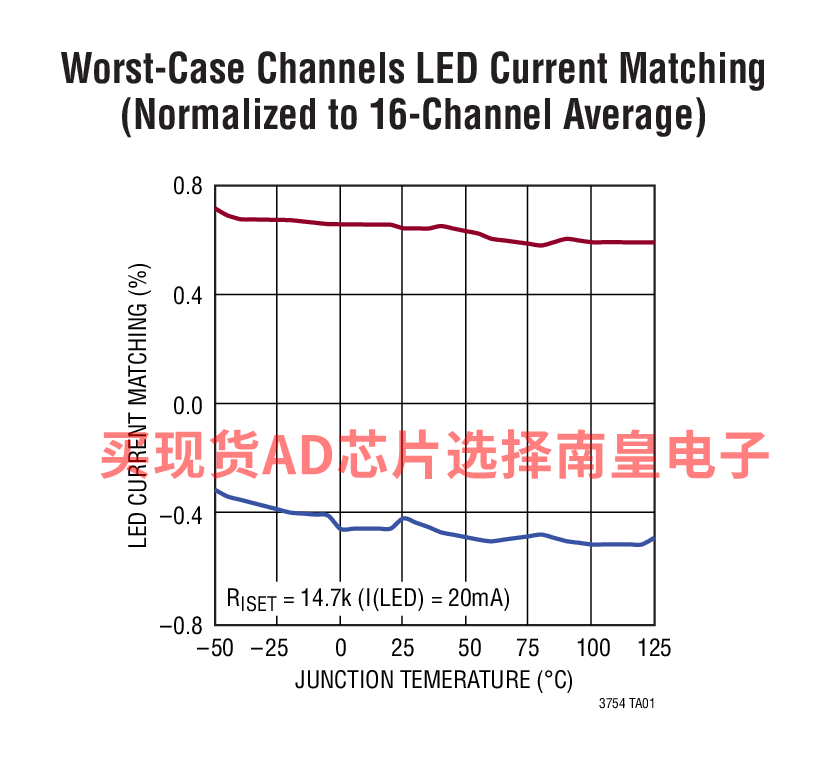

• 在 20mA 电流条件下实现 ±2.8% LED 电流匹配准确度 (典型值为 ±0.7%)
• 高达 3000 : 1 的 True Color PWM 调光范围
• 可利用单个电阻器来设定 LED 电流 (10mA 至 50mA)
• 即使在 PVIN > VOUT 的情况下仍然保持对 LED 电流的调节作用
• 输出适合于 LED VF 以实现较佳效率
• 提供针对开路 LED 串的故障标记和保护作用
• 针对 VOUT 短路的 LED 引脚保护
• 可通过通道的并联来提供较高的 LED 电流
• 可编程 LED 电流降额与温度的关系
• 具可编程迟滞的准确欠压闭锁门限
• 可编程频率 (100kHz 至 1MHz)
• 可同步至一个外部时钟

LT3754EUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.79（100-499个）；4.74（1000+个）

LT3754EUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.79（100-499个）；4.74（1000+个）

LT3754IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：6.79（100-499个）；5.57（1000+个）

LT3754IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.79（100-499个）；5.57（1000+个）

DC1436A：LT3754EUH Demo Board | 16-Channel Boost LED Driver, 20V ≤ VIN ≤ 28V, VLED = 55V @ 50mA

DC1436A is a 16-Channel High Voltage Boost LED Driver featuring the LT3754. The LT3754 drives up to 50mA per string and has a maximum LED string voltage of 45V. The VIN terminal is powered from an 8V to 14V input supply and is distinct from the 24V PVIN supply (20V to 28V) for best thermal performance. Overvoltage protection is set at 55V in case the LEDs are removed from the circuit. If the LEDs are opened, the FAULT terminal output flag goes low and reports the fault condition. If one or more of the 16 LED channels is not used, its LED pin or terminal should be tied to VOUT (LED+) to disable it. Multiple channels can be tied in parallel by tying their LED1-LED16 pins together.
