LT3746 集成了一个 32 通道 LED 驱动器及一个 55V 降压型控制器。LED 驱动器每个通道可点亮高达 30mA/13V 的串联 LED，而降压型控制器则产生了一个自适应的总线电压，用于给并联的 LED 串供电。每个通道具有单独的 6 位点校正电流调节和 12 位灰度等级 PWM 调光能力。点校正及灰度等级均可通过 TTL / CMOS 逻辑电路中的一个串行数据接口获得。

LT3746 可提供针对 LED 开路 / 短路及过热故障的全面诊断和保护功能。故障状态通过串行数据接口回送。30MHz 全缓冲、转换速率平衡、可级联的串行数据接口使得该芯片极其适合于大屏幕 LCD 的动态背面照明以及单彩色、多彩色和全彩色 LED 显示器。

• 大屏幕 LED 显示器的背面照明
• 单彩色、多彩色和全彩色 LED 显示器
• LED 广告牌和布告板

• 6V 至 55V 电源输入电压范围
• 32 个独立的 LED 输出高达 30mA/13V
• 6 位点校正电流调节
• 12 位灰度等级 PWM 调光
• 0.5μs 最小 LED 导通时间
• 用于实现高效率的自动调整 LED 总线电压
• 可级联的 30MHz 串行数据接口
• 完备的诊断及保护功能：个别的 LED 开路 / 短路和过热故障

LT3746EUHH#PBF，封装：56-Lead QFN (5mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：-40 to 125C，AD官网报价：6.72（100-499个）；5.51（1000+个）

LT3746EUHH#TRPBF，封装：56-Lead QFN (5mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.72（100-499个）；5.51（1000+个）

LT3746IUHH#PBF，封装：56-Lead QFN (5mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：-40 to 125C，AD官网报价：7.39（100-499个）；6.06（1000+个）

LT3746IUHH#TRPBF，封装：56-Lead QFN (5mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.39（100-499个）；6.06（1000+个）

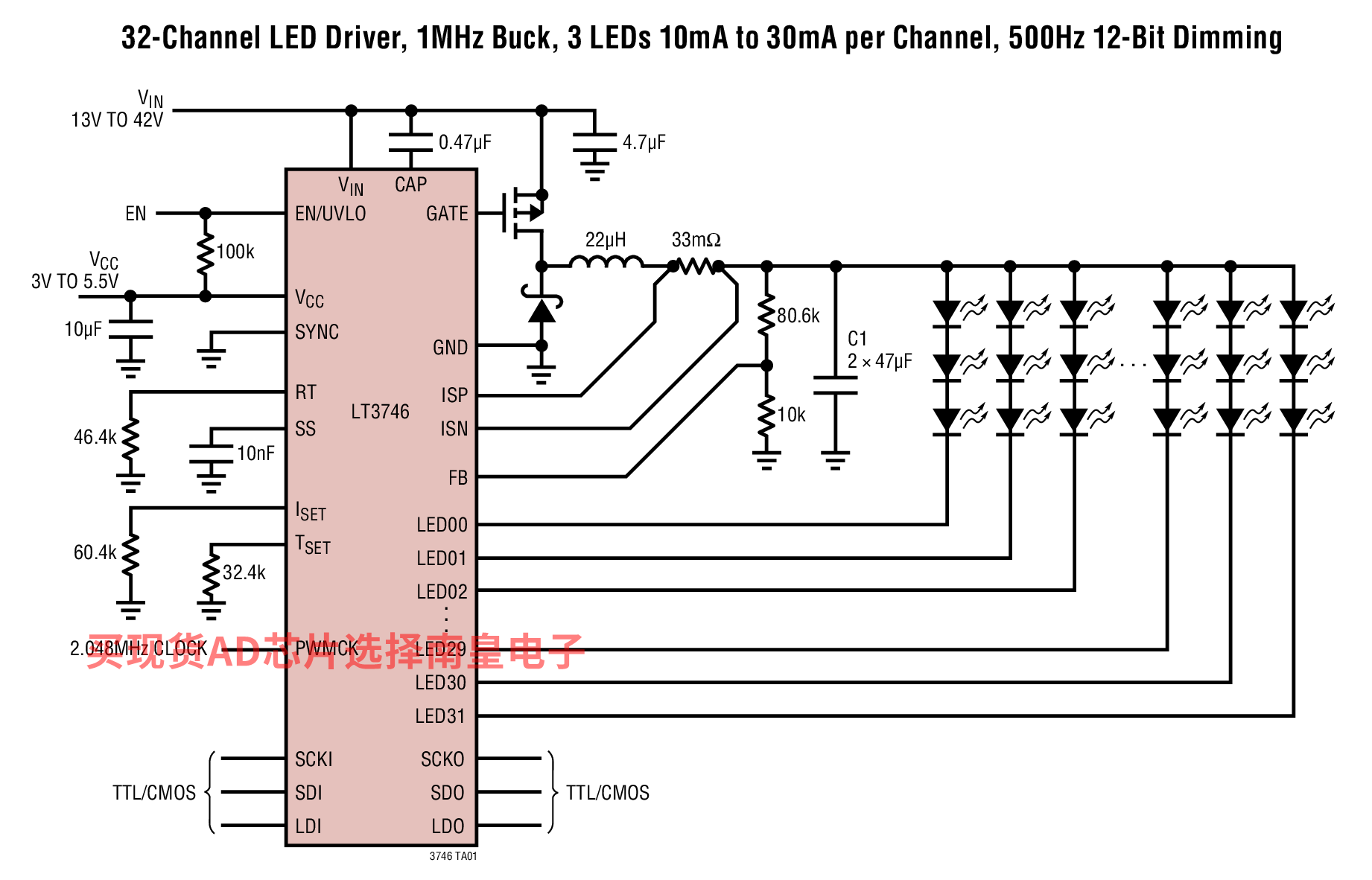

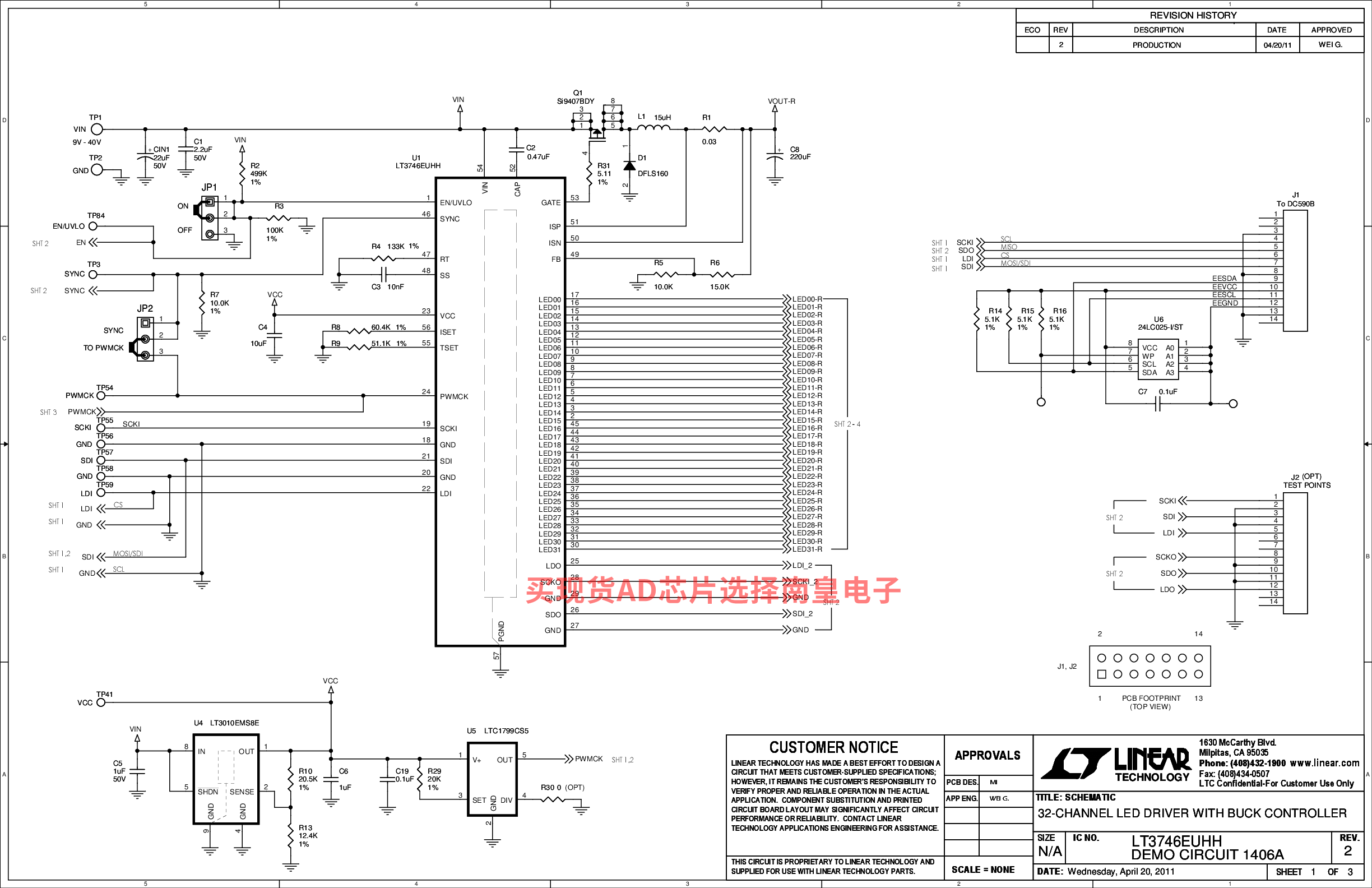

DC1406A：LT3746EUHH Demo Board | 32-Channel 20mA LED Driver (x3 for RGB), 9V ≤ VIN ≤ 40V, VLED up to 4.2V @ 20mA

Demonstration circuit 1406A features three LT3746's, a 32-channel 20mA LED driver with buck controller and serial interface. The three LT3746’s are connected in series to control 32 OSRAM RGB LEDs stuffed on the demo board. Each IC drives a separate color. The demo board input voltage range is 9V to 40V and the LED output voltage is 4.2V for the blue and green LEDs, and 3V for the red LEDs.

Each channel has an individually adjustable 12-bit (4096-step) grayscale PWM dimming control and a 6-bit (64-step) dot correction current adjustment. Individual open/short LED and overtemperature flags are sent back during status read-back. The evaluation software installed in a host computer communicates with the DC1406A via the interface board DC590B, an USB serial controller.
