- 制造厂商：AD
- 产品类别：LED 驱动器 IC
- 技术类目：降压型 LED 驱动器
- 功能描述：具降压型控制器的 16 通道、50mA LED 驱动器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LT3745-1 集成了一个 16 通道 LED 驱动器及一个 55V 降压型控制器。LED 驱动器每个通道可点亮高达 75mA/36V 的串联 LED，而降压型控制器则产生了一个自适应的总线电压，用于给并联的 LED 串供电。每个通道具有单独的 6 位点校正电流调节和 12 位灰度等级 PWM 调光能力。点校正及灰度等级均可通过 LVDS 逻辑电路中的一个串行数据接口获得。在每个通道 50mA 的电流条件下，可实现 ±4% 的LED 电流匹配准确度和 0.5μs 的最小 LED 导通时间。
LT3745-1 可提供针对 LED 开路 / 短路及过热故障的全面诊断和保护功能。故障状态通过串行数据接口回送。30MHz 全缓冲、可级联的 LVDS 串行数据接口使得该芯片极其适合于大屏幕 LCD 的动态背面照明以及单彩色、多彩色和全彩色 LED 显示器。LT3745 采用的是一个 TTL/CMOS 串行数据接口，而不是 LVDS。
应用
- 大屏幕显示器的 LED 背面照明
- 单彩色、多彩色和全彩色 LED 显示器
- LED 广告牌和布告板
- 6V 至 55V 电源输入电压范围
- 16 个独立的 LED 输出高达 75mA/36V
- 在 50mA 电流条件下可实现 ±4% LED 电流匹配 (典型值为 ±1%)
- 6 位点校正电流调节
- 12 位灰度等级 PWM 调光
- 0.5μs 最小 LED 导通时间
- 用于实现高效率的自适应 LED 总线电压
- 可级联的 30MHz LVDS 串行数据接口
- 完备的诊断及保护功能：个别的 LED 开路 / 短路和过热故障

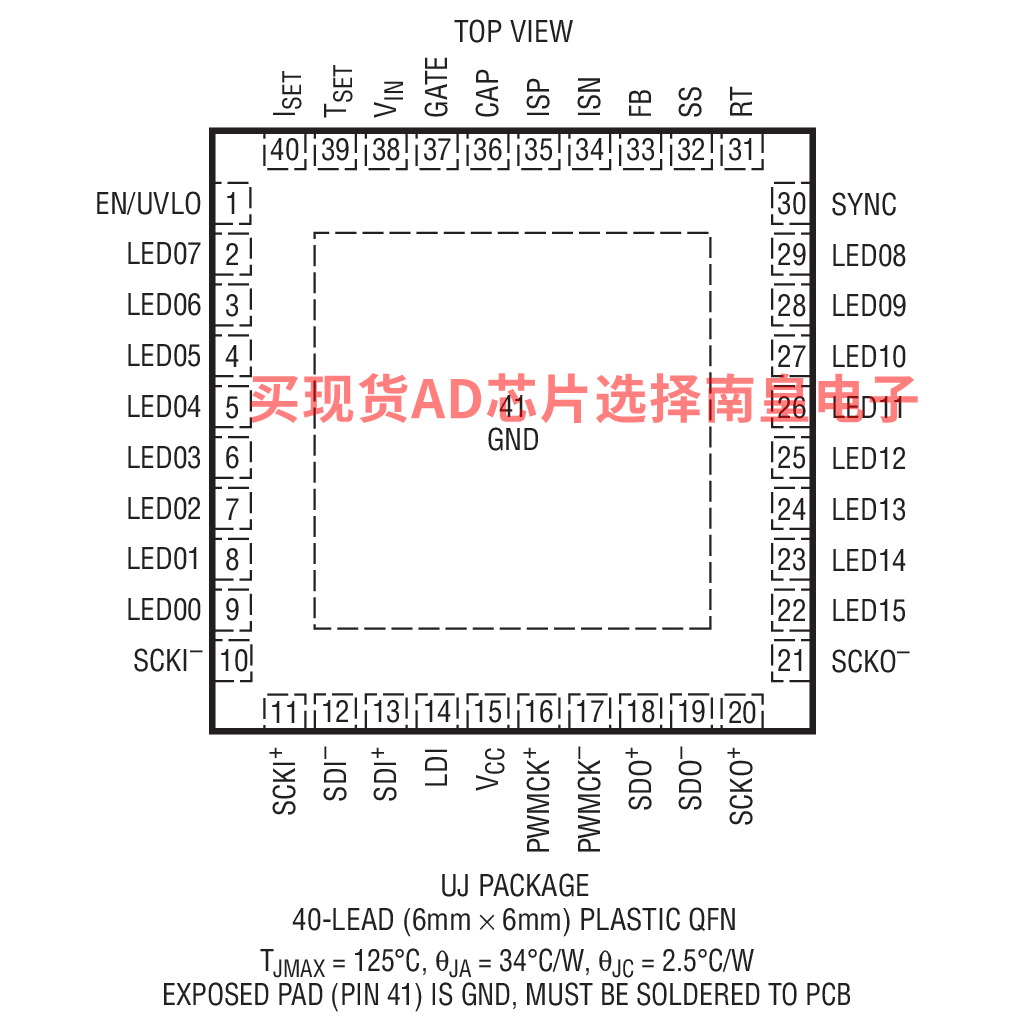

- 40 引脚 6mm x 6mm QFN 封装
LT3745EUJ-1#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：6.72（100-499个）；5.51（1000+个）
LT3745EUJ-1#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.72（100-499个）；5.51（1000+个）
LT3745IUJ-1#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：7.39（100-499个）；6.06（1000+个）
LT3745IUJ-1#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：7.39（100-499个）；6.06（1000+个）
LT3745EUJ-1#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：6.72（100-499个）；5.51（1000+个）
LT3745EUJ-1#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.72（100-499个）；5.51（1000+个）
LT3745IUJ-1#PBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：7.39（100-499个）；6.06（1000+个）
LT3745IUJ-1#TRPBF，封装：40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：7.39（100-499个）；6.06（1000+个）
