LT3743（具三态控制功能的高电流、同步降压型 LED 驱动器）-AD代理

LT3743的基本参数

制造厂商：AD
产品类别：LED 驱动器 IC
技术类目：降压型 LED 驱动器
功能描述：具三态控制功能的高电流、同步降压型 LED 驱动器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT3743的产品详情：

LT3743 是一款固定频率、同步降压型 DC/DC 控制器，专为驱动高电流 LED 而设计。平均电流模式控制器将在一个 0V 至 (VIN – 2V) 的宽输出电压范围内保持电感器电流调节作用。LED 调光利用 CTRL_L、CTRL_H 和 CTRL_T 引脚上的模拟调光以及 PWM 和 CTRL_SEL 引脚上的 PWM 调光来实现。通过采用在外部进行开关操作的负载电容器，LT3743 能够在几 μs 的时间内改变已调 LED 电流水平，从而在两个电流水平之间提供准确和高速的 PWM 调光。开关频率可通过 RT 引脚上的一个外部电阻器在 200kHz 至 1MHz 范围内进行设置。

该器件的其他特点包括电压调节和过压保护功能 (利用一个连接在输出端和 FB 引脚之间的分压器来设定)。过流保护功能则由 CTRL_H 引脚来提供和设定。

应用

DLP 投影机
高功率建筑照明
激光二极管

LT3743的优势和特点：

PWM 调光提供高达 3000:1 的调光比
CTRL_SEL 调光在任何电流之间提供高达 3000:1 的调光比
用于色彩混合的三态电流控制
±6% 的电流调节准确度
6V 至 36V 输入电压范围
平均电流模式控制
任何电流调节状态之间的最大恢复时间为 2μs
<1μA 停机电流
输出电压调节和开路 LED 保护

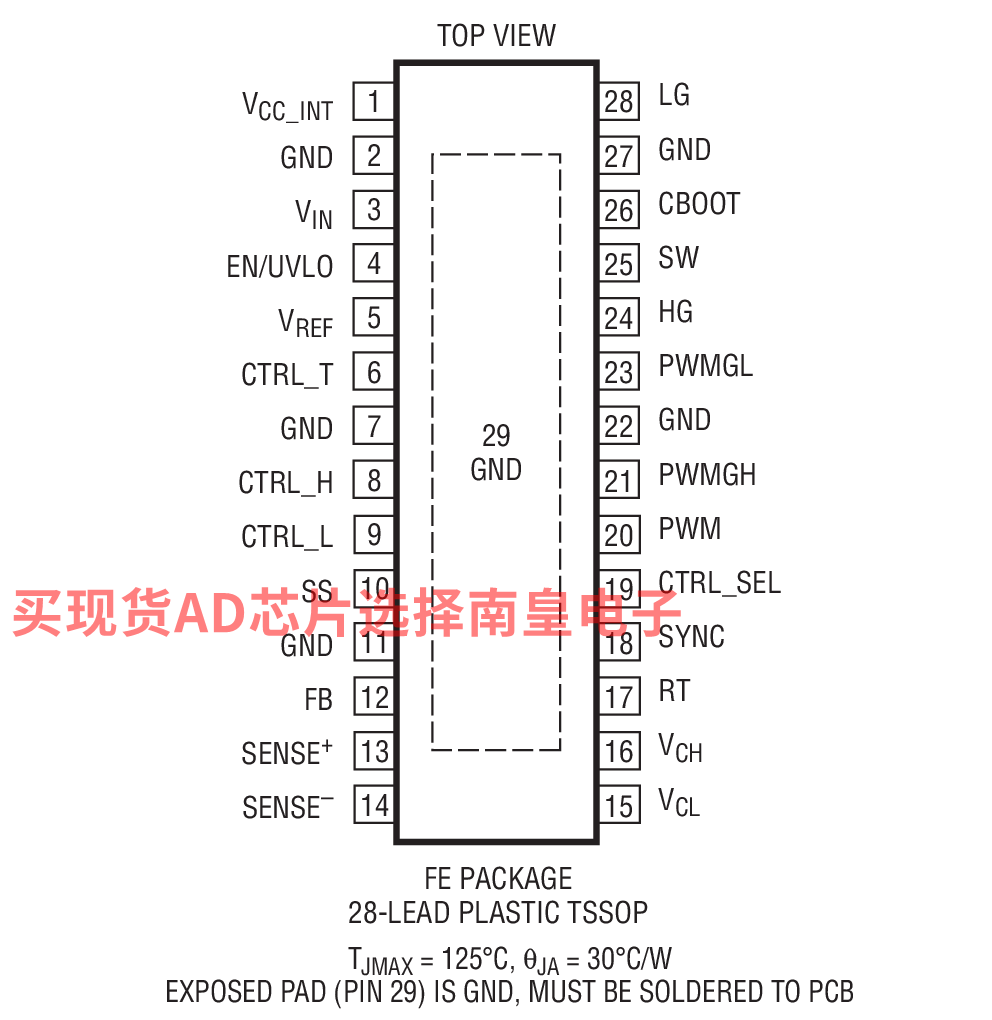

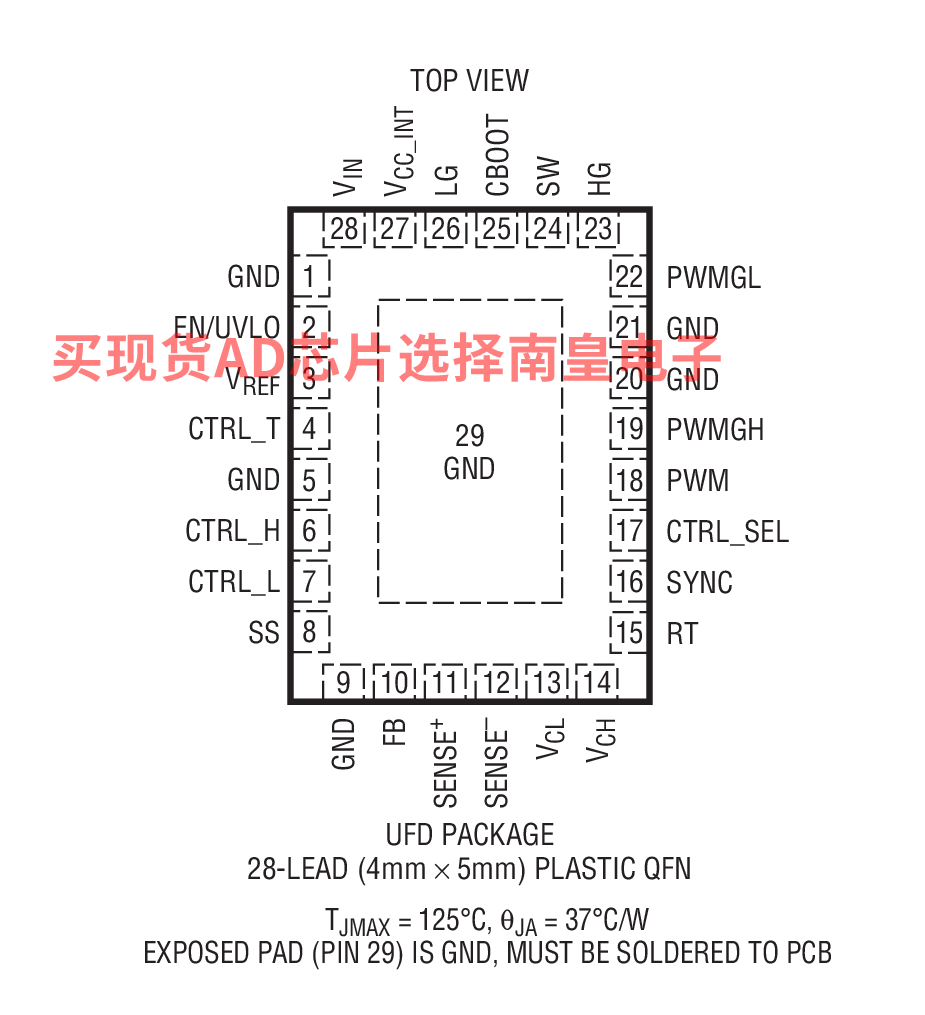

耐热性能增强型 4mm x 5mm QFN 封装和 28 引脚 FE 封装

LT3743具体的完整产品型号参数及价格（美元）：

LT3743EFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.72（100-499个）；5.51（1000+个）

LT3743EFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.72（100-499个）；5.51（1000+个）

LT3743EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：6.52（100-499个）；5.35（1000+个）

LT3743EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.52（100-499个）；5.35（1000+个）

LT3743IFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：7.89（100-499个）；6.47（1000+个）

LT3743IFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：7.89（100-499个）；6.47（1000+个）

LT3743IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：7.66（100-499个）；6.28（1000+个）

LT3743IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.66（100-499个）；6.28（1000+个）

LT3743的评估套件：

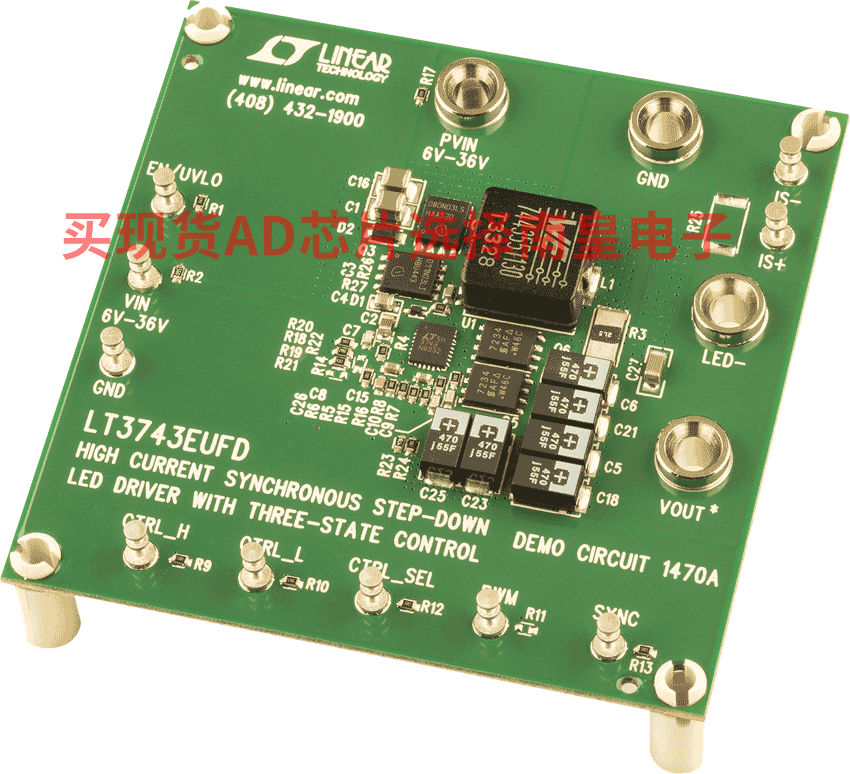

DC1470A：LT3743EUF Demo Board | High Current Step-Down LED Driver Controller, 6.5V ≤ VIN ≤ 24V, VLED = 6V @ 20A

Demonstration circuit 1470 is a High Current Synchronous Step-Down LED Driver with Three-State Control featuring the LT3743EUFD. The demo board is optimized for 20A output from a 12V input. Being an LED driver, the output current is regulated until the output voltage reaches a programmed voltage limit. The voltage limit on this demo board is set to around 6V by resistors R5 and R6. The 6V is chosen because of the 6.3V voltage rating of the output capacitors.

The ideal load to be used with this demo board is a single LED, such as PT120 from Luminus Devices. The input voltage range of the LT3743 is 6V to 36V; however, the demo board utilizes 30V MOSFETs to demonstrate best efficiency, so the maximum recommended input voltage is 24V for the demo board.

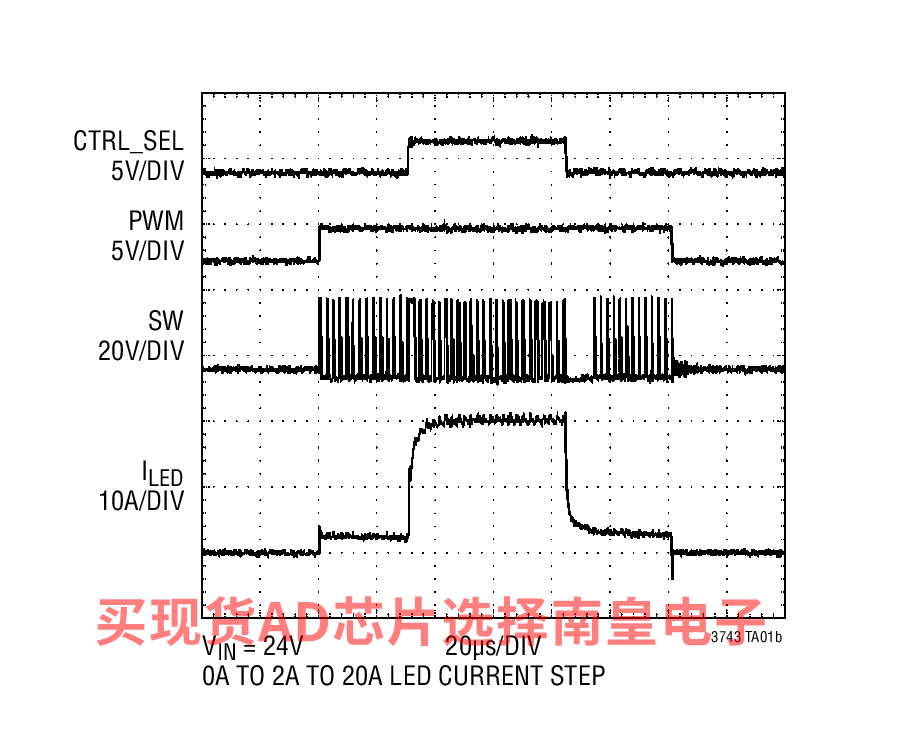

LT3743的电路图解：

LT3743的评估套件：
