LT3741 和 LT3741-1 是固定频率同步降压型 DC/DC 控制器，专为准确地调节高达 20A 的输出电流而设计。平均电流模式控制器将在一个 0V 至 (VIN – 2V) 的宽输出电压范围内保持电感器电流调节作用。已调电流由 CTRL 引脚上的一个模拟电压和一个外部检测电阻器来设定。LT3741 运用了一种独特的拓扑结构，因而能够供应和吸收电流。如果不需要吸收电流或者面对的是并联应用，则可使用 LT3741-1。已调电压和过压保护功能电路利用一个连接在输出端和 FB 引脚之间的分压器来设定。这两款器件提供了软起动功能，以在启动期间实现已调电流的逐步增加。开关频率可通过 RT 引脚上的一个外部电阻器或利用 SYNC 引脚和一个外部时钟信号在 200kHz 至 1MHz 的范围内进行设置。

其他特点包括一个供 CTRL 引脚使用的准确外部基准电压、一个准确的 UVLO/EN 引脚 (负责提供可编程 UVLO 迟滞) 和热停机功能。

• 通用型工业
• 超级电容器充电
• 需要极度严格的短路保护和 / 或准确输出电流限值的应用
• 恒定电流或恒定电压源



• 控制引脚提供已调输出电流的准确控制
• ±1.5% 电压调节准确度
• ±6% 电流调节准确度
• 6V 至 36V 输入电压范围
• 宽输出电压范围高达 (VIN – 2V)
• 平均电流模式控制
• <1μA 停机电流
• 效率高达 94%
• 提供负载电流热控制的额外引脚

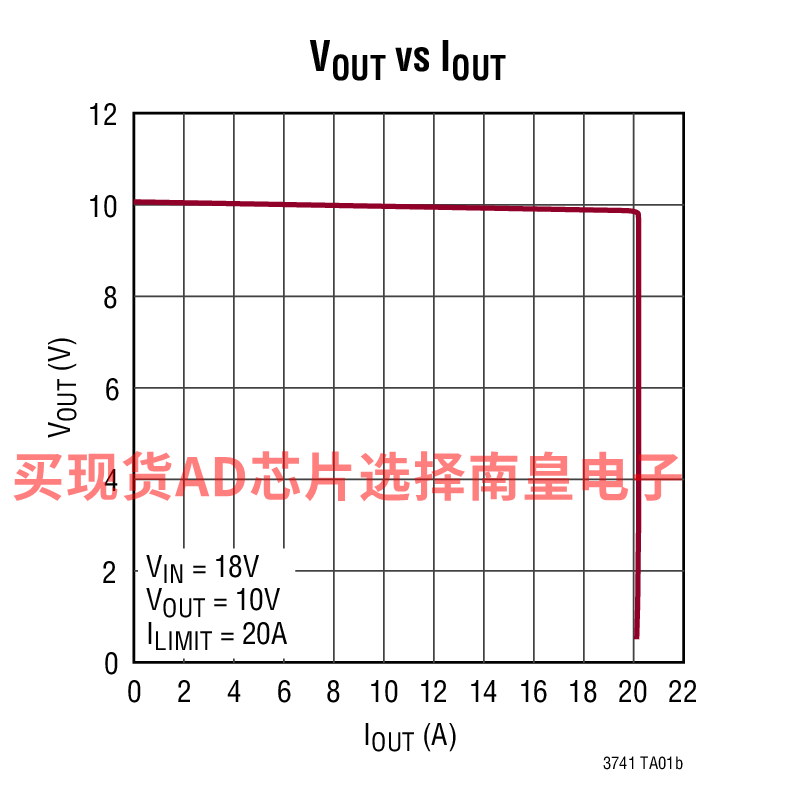

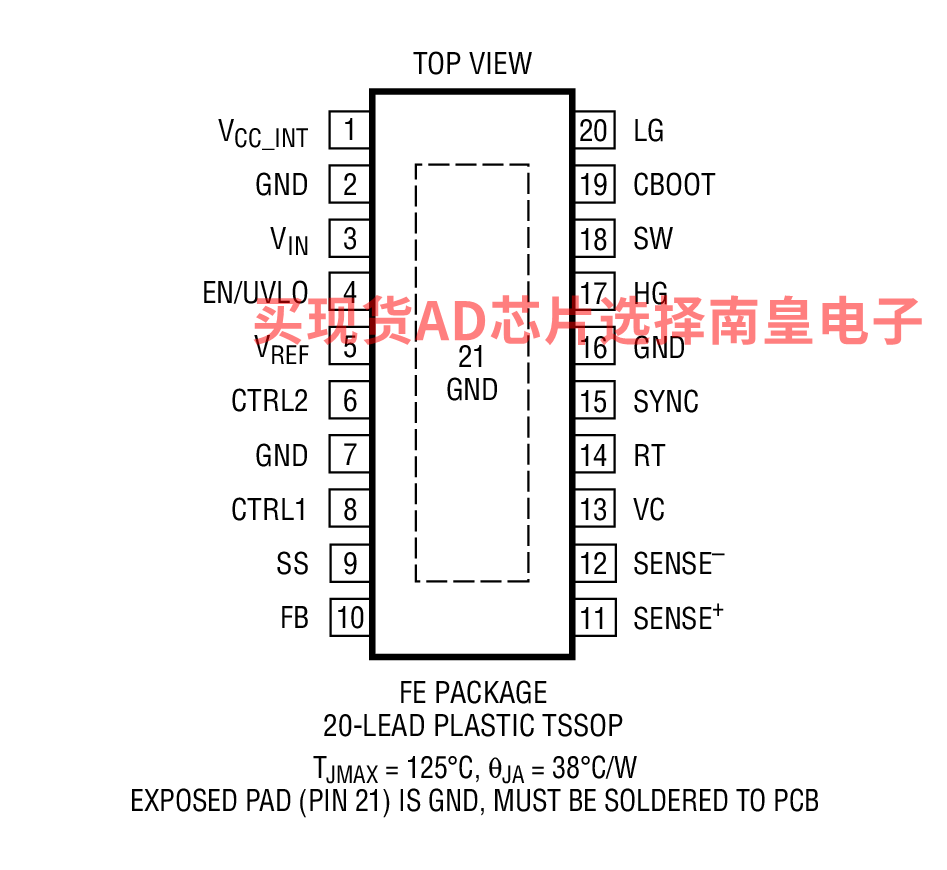

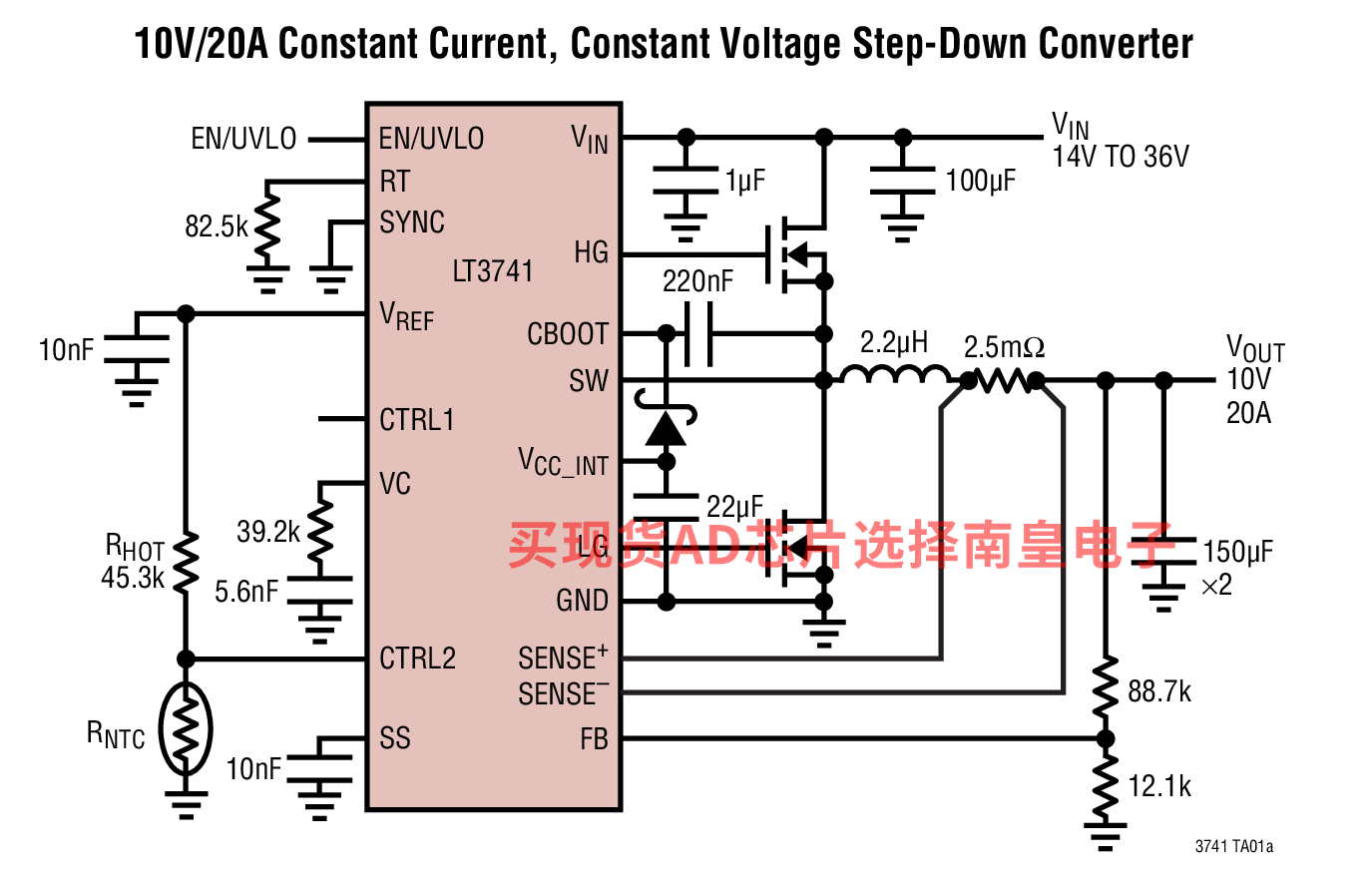

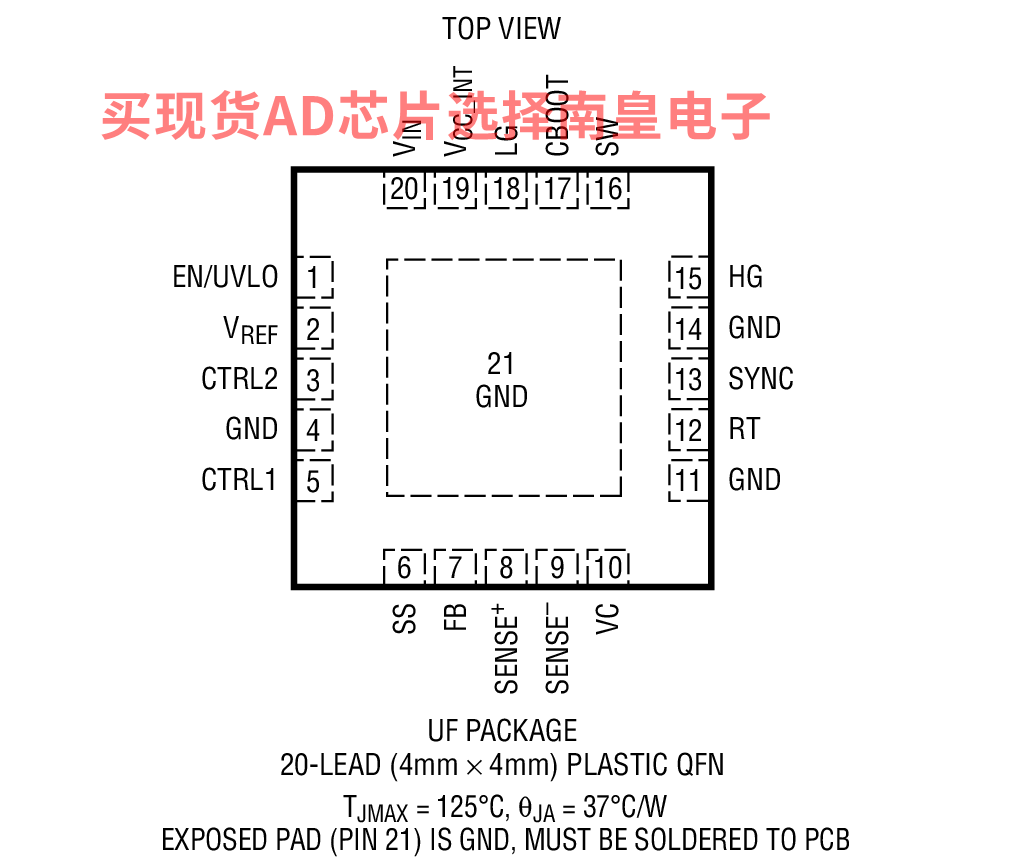

• 耐热性能增强型 4mm x 4mm QFN 封装和 20 引脚 FE 封装



LT3741EFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：5.59（100-499个）；4.58（1000+个）

LT3741EFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.59（100-499个）；4.58（1000+个）

LT3741EFE-1#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：5.59（100-499个）；4.58（1000+个）

LT3741EFE-1#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.59（100-499个）；4.58（1000+个）

LT3741EUF#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.41（1000+个）

LT3741EUF#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.41（1000+个）

LT3741EUF-1#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.41（1000+个）

LT3741EUF-1#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.41（1000+个）

LT3741IFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：6.55（100-499个）；5.37（1000+个）

LT3741IFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.55（100-499个）；5.37（1000+个）

LT3741IFE-1#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：6.55（100-499个）；5.37（1000+个）

LT3741IFE-1#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.55（100-499个）；5.37（1000+个）

LT3741IUF#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：6.33（100-499个）；5.18（1000+个）

LT3741IUF#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.33（100-499个）；5.18（1000+个）

LT3741IUF-1#PBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：6.33（100-499个）；5.18（1000+个）

LT3741IUF-1#TRPBF，封装：20-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.33（100-499个）；5.18（1000+个）

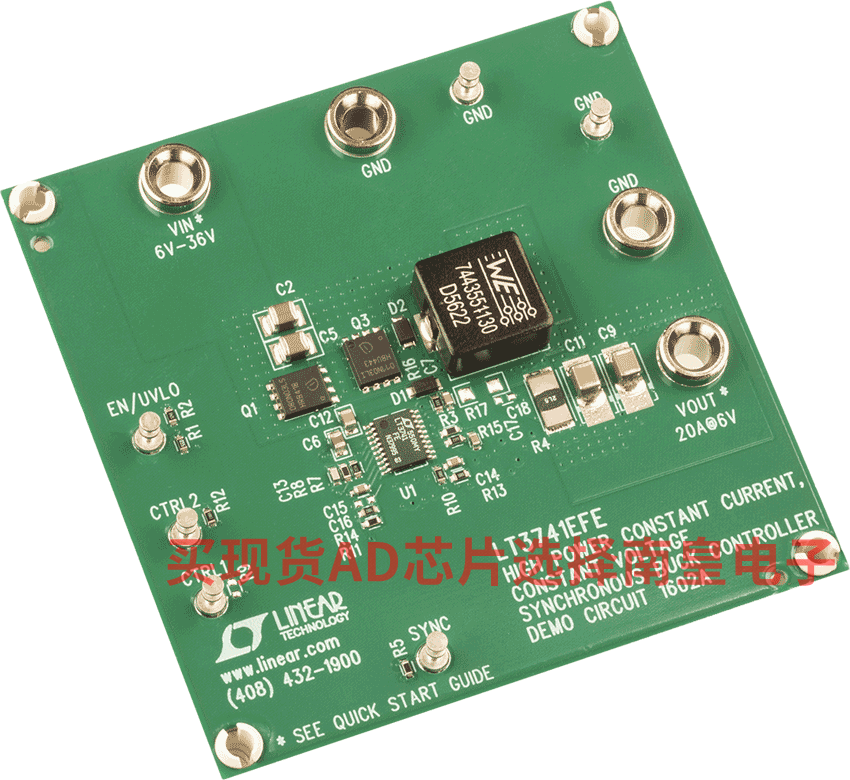

DC1602A：LT3741EFE Demo Board | 120W LED Driver, 12V ≤ VIN ≤ 24V, CC/CV Synchronous Step-Down Controller, VOUT = 6V @ 20A

Demonstration circuit 1602 is a High Power Constant Current, Constant Voltage Synchronous Buck Controller featuring the LT3741. The demo board is optimized for 20A output from a 12V input. Being an LED driver, the output current is being regulated until the output voltage reaches a programmed voltage limit. The voltage limit on this demo board is set to around 6V by R11 and R14. The 6V is chosen because of the 10V voltage rating of the output capacitors. Higher output voltage can be easily achieved with higher voltage rated output capacitors.

The ideal load to be used with this demo board is a single LED, such as PT120 from Luminus Devices. Smaller LEDs may not be able to handle the high current, even for a short period of time. At 20A, the demo circuit can operate continuously. However, it is necessary to mount the LED load on a proper heat sink and possibly with a fan to avoid exceed its maximum temperate rating.
