- 制造厂商：AD
- 产品类别：PMIC 和多功能
- 技术类目：内部电源开关降压稳压器
- 功能描述：具有双故障保护跟踪 LDO 的 40V、400mA 降压型开关稳压器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

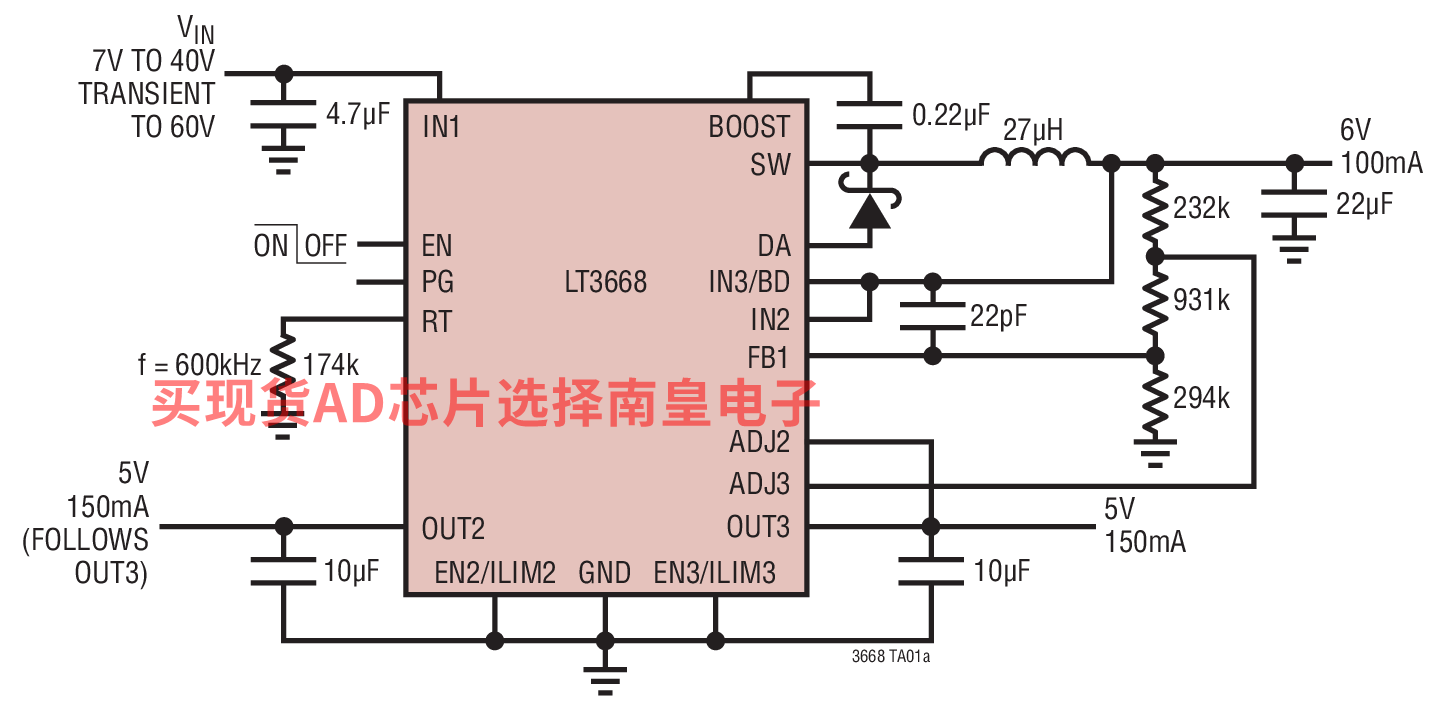

LT3668 是一款单片式三路电源，其包括一个 400mA 降压型开关稳压器和两个 200mA 低压差线性跟踪稳压器 (LDO)。该器件为那些要求一个传感器的电源严格地跟踪一个测量 ASIC 之电源的应用提供了一款完整和坚固的电源解决方案。
每个跟踪 LDO 可提供 200mA 的输出电流和一个 340mV 的典型压差电压，而且每个 LDO 具有一个准确的电阻器可编程电流限值。
内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。
降压型稳压器包括一个高效率开关、一个升压二极管以及必要的振荡器、控制和逻辑电路。电流模式拓扑用于实现快速瞬态响应和优良的环路稳定性。低纹波突发模式操作可在低输出电流条件下保持高效率，并在典型应用中保持输出纹波低于 15mV。
LT3668 采用耐热性能增强型 16 引脚 MSOP 封装，具有用于实现低热阻的裸露衬垫。
应用
- 故障保护传感器电源
- 汽车和工业电源
- 用于便携式仪表的电源
- 双低压差线性跟踪稳压器
- 具有可编程电流限值的 200mA 输出
- 1.6V 至 45V 输入范围
- 故障保护至 ±45V
- 采用单个输入产生三路输出电源仅需一个电感器
- 无负载时 IQ = 50μA (在 12VIN 至 6V 和 5V)
- 降压型稳压器：
- 低纹波 (<15mVP-P) 突发模式 (Burst Mode) 操作
- 利用内部电源开关提供 400mA 输出
- 4.3V 至 40V 输入工作范围 (60V 最大值)
- 250kHz 至 2.2MHz 的可调开关频率
- 电源良好指示器
- 采用耐热性能增强型 16 引脚 MSOP 封装
LT3668EMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.52（100-499个）；2.87（1000+个）
LT3668EMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.52（100-499个）；2.87（1000+个）
LT3668HMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：4.2（100-499个）；3.43（1000+个）
LT3668HMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.2（100-499个）；3.43（1000+个）
LT3668IMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.86（100-499个）；3.16（1000+个）
LT3668IMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.86（100-499个）；3.16（1000+个）

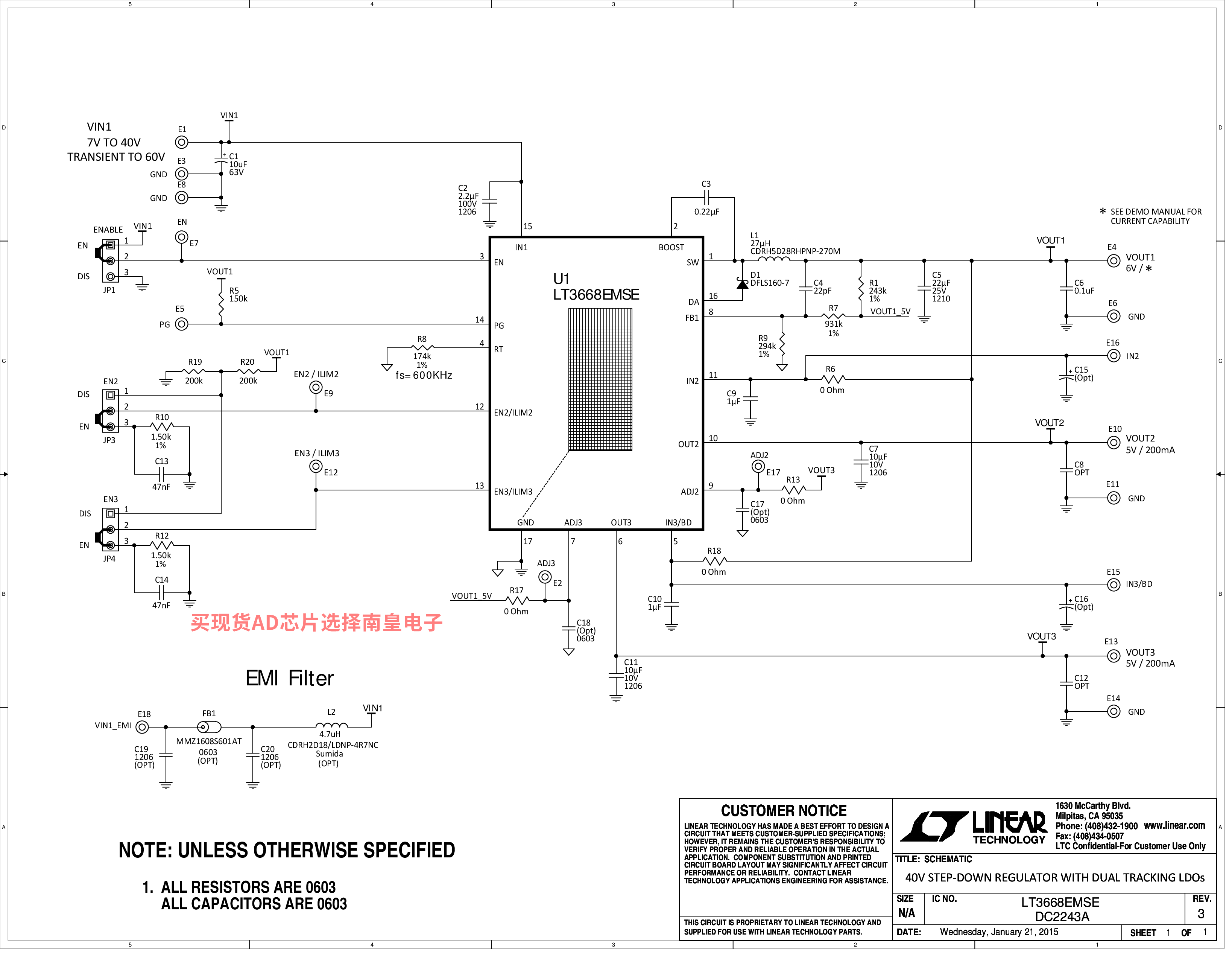

DC2243A：LT3668EMSE 演示板 | 40V 降压和双后置稳压器 LDO
演示电路 2243A 是一款三输出电源，包括一个 400mA 降压型稳压器和两个采用 LT3668 的 200mA 低压差 (LDO) 线性跟踪稳压器。该演示电路专为采用 7V 至 40V 输入产生一个 6V 和两个 5V 输出而设计。两个 LDO 输出被配置为开关稳压器输出的后置稳压器。三个输出通道的总电流容量高达 400mA，而两个 LDO 稳压器各能提供 200mA 电流。
