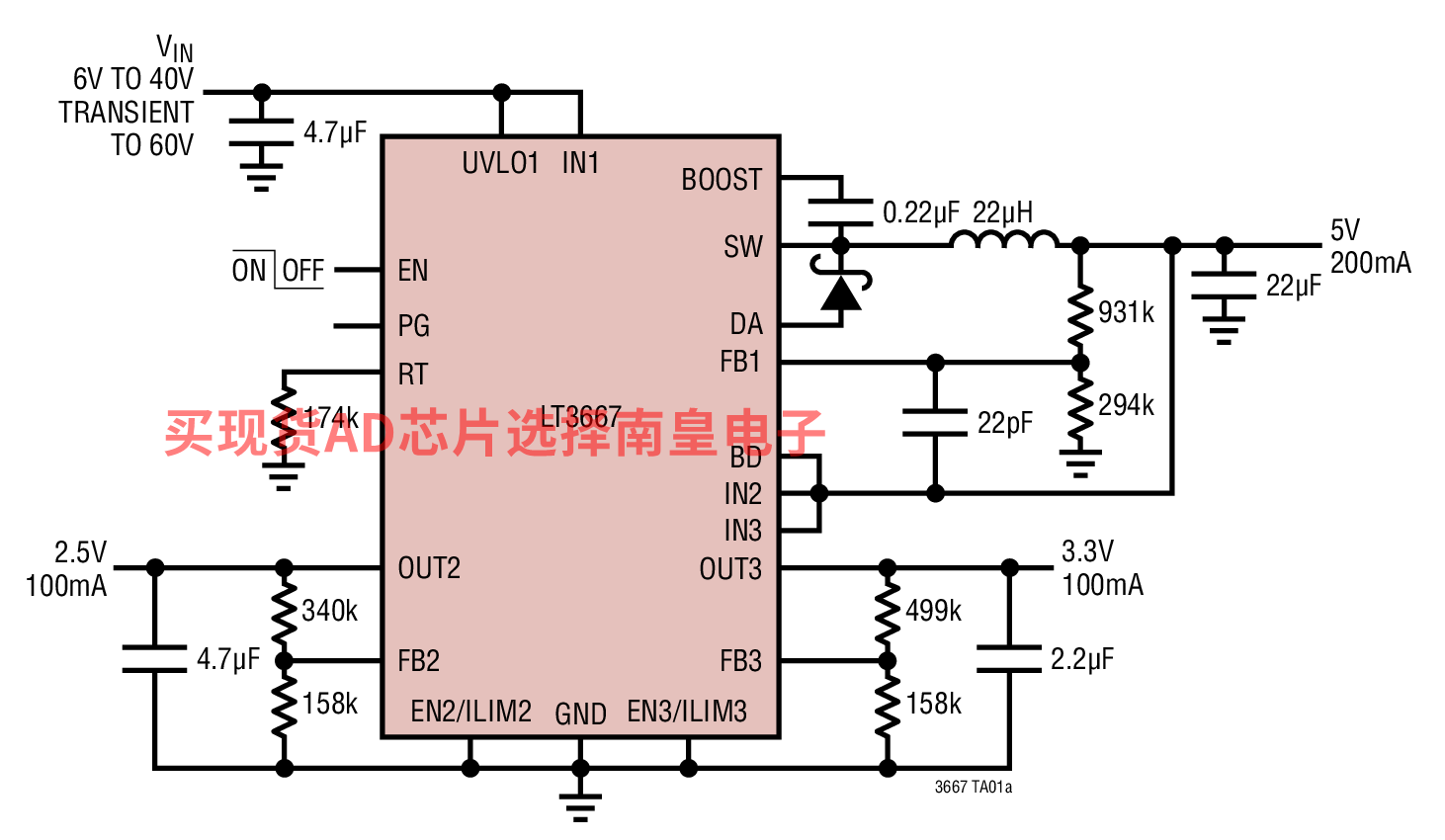

LT3667 是一款单片式三路电源，其包括一个 400mA 降压型开关稳压器和两个 200mA 低压差线性稳压器 (LDO)。

降压型稳压器包括一个高效率开关、一个升压二极管和必要的振荡器、控制和逻辑电路。电流模式拓扑用于实现快速瞬态响应和优良的环路稳定性。低纹波突发模式操作可在低输出电流条件下保持高效率，并在典型应用中保持输出纹波低于 15mV。

每个 LDO 可提供 200mA 的输出电流和一个 340mV 的典型压差电压，而且每个 LDO 具有一个准确的电阻器可编程电流限值。

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

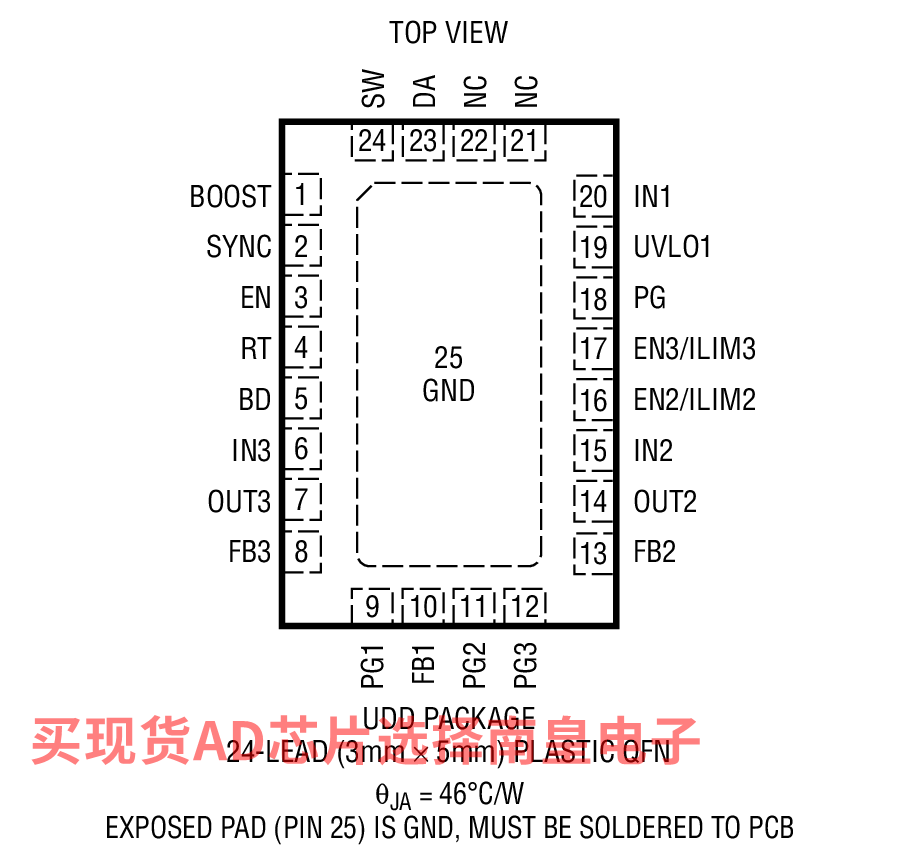

LT3667 采用耐热性能增强型 16 引脚 MSOP 封装和 24 引脚 3mm x 5mm QFN 封装，具有用于实现低热阻的裸露衬垫

• 汽车电池调节
• 用于便携式仪表的电源
• 工业电源
• 故障保护传感器电源

• 采用单个输入产生三路电源仅需一个电感器

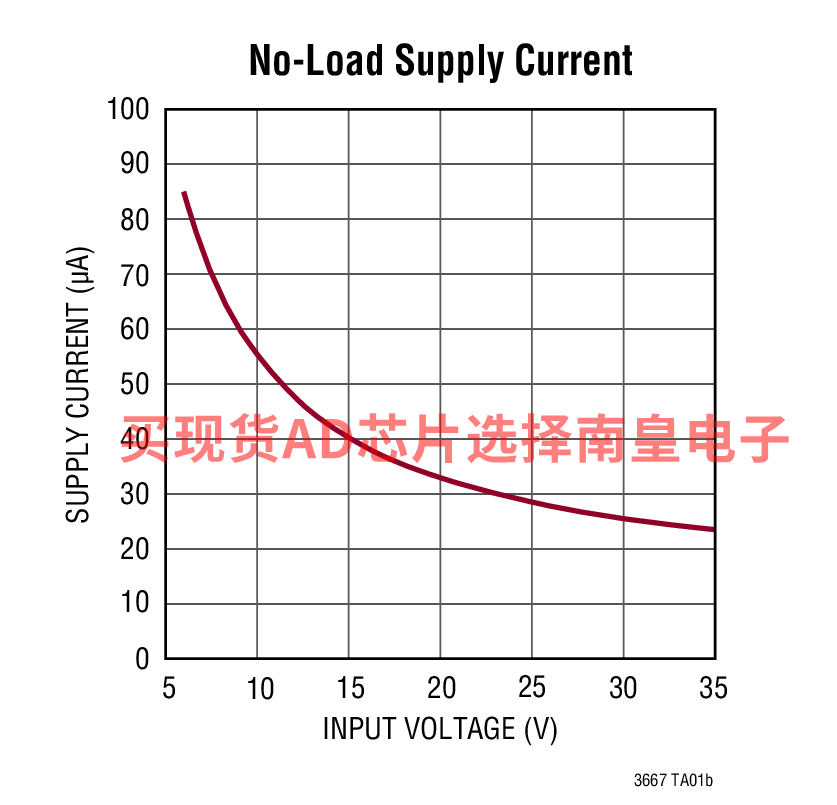

• 无负载时 IQ = 50μA (在 12VIN 至 5V、3.3V 和 2.5V)
• 降压型稳压器：
  • 低纹波 (<15mVP-P) 突发模式 (Burst Mode) 操作
  • 利用内部电源开关提供 400mA 输出
  • 4.3V 至 40V 输入工作范围 (60V 最大值)
• 双低压差线性稳压器
  • 具可编程电流限值的 200mA 输出
  • 1.6V 至 45V 输入范围
  • 故障保护至 ±45V
• 250kHz 至 2.2MHz 的可调开关频率
• 可同步范围介于 300kHz 和 2.2MHz 之间
• 可编程欠压闭锁
• 电源良好指示器
• 采用耐热性能增强型 16 引脚 MSOP 封装和 24 引脚 (3mm x 5mm) QFN 封装



LT3667EMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.52（100-499个）；2.87（1000+个）

LT3667EMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.52（100-499个）；2.87（1000+个）

LT3667EUDD#PBF，封装：24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.52（100-499个）；2.87（1000+个）

LT3667EUDD#TRPBF，封装：24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.52（100-499个）；2.87（1000+个）

LT3667HMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：4.2（100-499个）；3.43（1000+个）

LT3667HMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.2（100-499个）；3.43（1000+个）

LT3667HUDD#PBF，封装：24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 150C，AD官网报价：4.2（100-499个）；3.43（1000+个）

LT3667HUDD#TRPBF，封装：24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.2（100-499个）；3.43（1000+个）

LT3667IMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.85（100-499个）；3.16（1000+个）

LT3667IMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.85（100-499个）；3.16（1000+个）

LT3667IUDD#PBF，封装：24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.85（100-499个）；3.16（1000+个）

LT3667IUDD#TRPBF，封装：24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.85（100-499个）；3.16（1000+个）

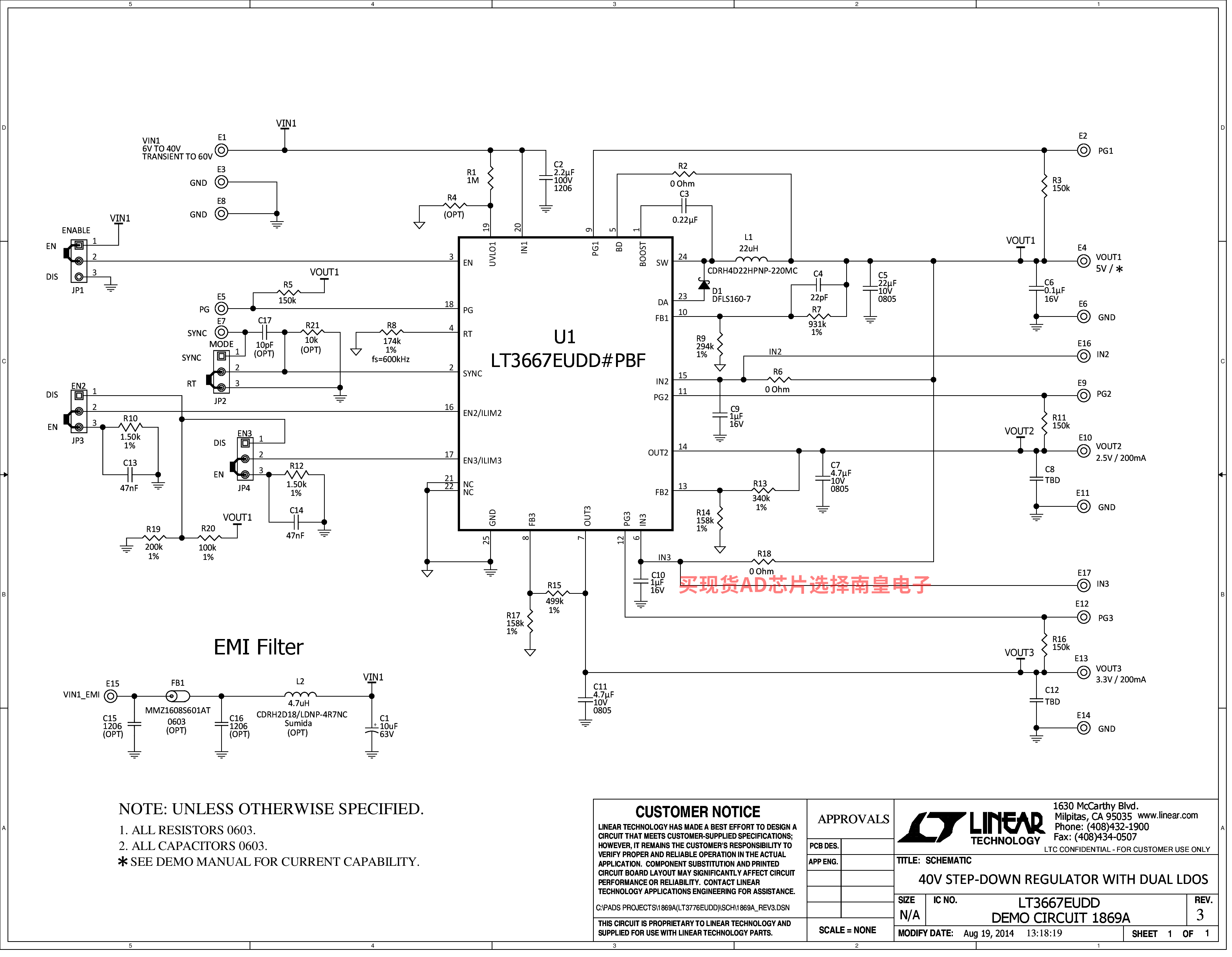

DC1869A：LT3667 Demo Board | Buck Plus Dual Fault-Protected LDOs, 6V ≤ VIN ≤40V, VOUT1 = 5V, VOUT2/VOUT3 = 3.3V/2.5V @ 200mA

Demonstration circuit 1869A is a triple power supply including one 400mA step-down regulator and two 200mA low dropout linear regulators (LDOs) featuring the LT3667. The demo circuit is designed for 5.0V, 3.3V and 2.5V outputs from a 6V to 40V input. Two LDO outputs are configured as post-regulators of the switching regulator output. The total current capability of three output channels is up to 400mA in this configuration, while the two LDO regulators are capable of 200mA each.
