LT3652HV 是一款完整的单片式、降压型电池充电器，可在 4.95V 至 34V 的输入电压范围内运作。LT3652HV 提供了一种恒定电流 / 恒定电压充电特性，最大充电电流可在外部设置至高达 2A。该充电器采用了一个 3.3V 浮动电压反馈基准，因此可以使用一个电阻分压器来设置任何期望并可高达 18V 的电池浮动电压。

LT3652HV 运用了一个输入电压调节环路，如果输入电压降至一个编程电平 (由一个电阻分压器来设定) 以下，则该输入电压调节环路将减小充电电流。当 LT3652HV 由一块太阳能电池板来供电时，输入调节环路将用于把太阳能电池板保持在峰值输出功率。

可以通过配置使 LT3652HV 在充电电流降至编程最大值的 1/10 (C/10) 以下时终止充电操作。当充电操作终止时，LT3652HV 将进入一种低电流 (85μA) 待机模式。如果电池电压下降至编程浮动电压以下达 2.5%，则一种自动再充电功能将起动一个新的充电周期。LT3652HV 还包含一个可编程安全定时器，用于在到达一个期望时间之后终止充电操作。这在电流小于 C/10 的条件下提供了 “top-off”  型充电。

• 太阳能供电型应用
• 远程监视站
• 便携手持式仪器
• 12V 至 24V 汽车系统
• 从电流受限型适配器进行的电池充电

• 用于太阳能应用中峰值功率跟踪 (MPPT) 的输入电源电压调节环路
• 宽输入电压范围：4.95V 至 34V (40V 绝对最大值)
• 可编程充电速率高达 2A
• 可由用户选择的充电终止方式：C/10 或板上充电终止定时器
• 可采用电阻器设置和可高达 18V 的浮动电压能迎合 4 节锂离子 / 锂聚合物电池、5 节 LiFePO4 (磷酸铁锂) 电池、铅酸电池化学组成
• 可通过并联提供较高的输出电流
• 1MHz 固定频率
• 0.5% 浮动电压基准准确度
• 5% 充电电流准确度
• 2.5% C/10 检测准确度
• 二进制编码集电极开路状态引脚

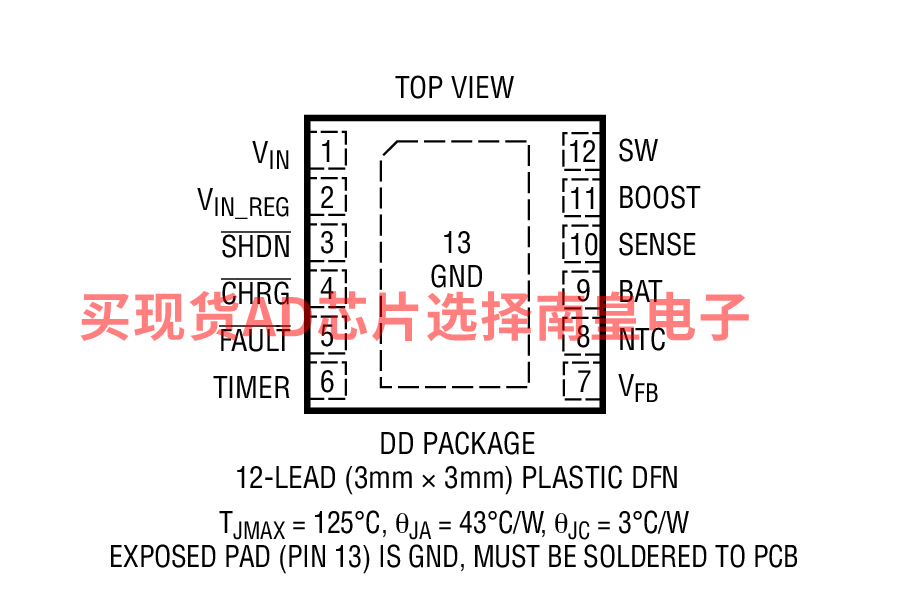

• 耐热性能增强型 3mm x 3mm DFN 和 MSE 封装



LT3652HVEDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LT3652HVEDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LT3652HVEMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LT3652HVEMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LT3652HVIDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：5.05（100-499个）；4.14（1000+个）

LT3652HVIDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.05（100-499个）；4.14（1000+个）

LT3652HVIMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：5.05（100-499个）；4.14（1000+个）

LT3652HVIMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.05（100-499个）；4.14（1000+个）

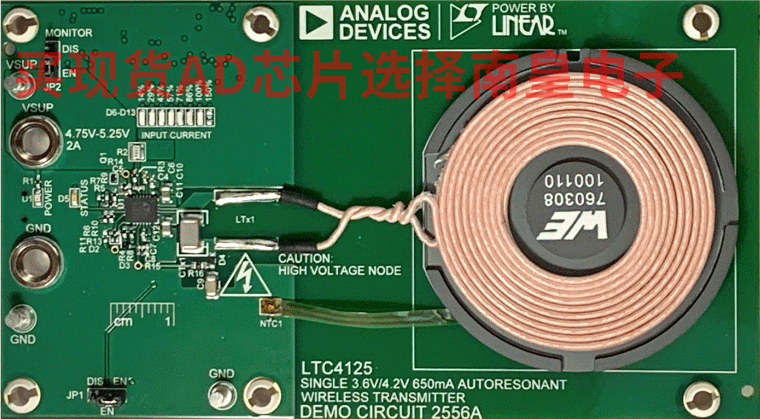

DC2554A-KIT：650mA 无线电池充电器演示套件

DC2554A-KIT 是包含 DC2556A 变送器（采用LTC4125）和 DC2555A-A/DC2555A-B 接收器（采用LT3652HV）的套件。DC2555A-A/DC2555A-B 接收器能够以高达 650mA 的电流为单节锂离子电池充电，发射线圈和接收线圈之间的空气间隙为3.0mm至12.0mm。DC2556A 变送器通过 LTC4125 支持较佳电源搜索和异物检测功能。

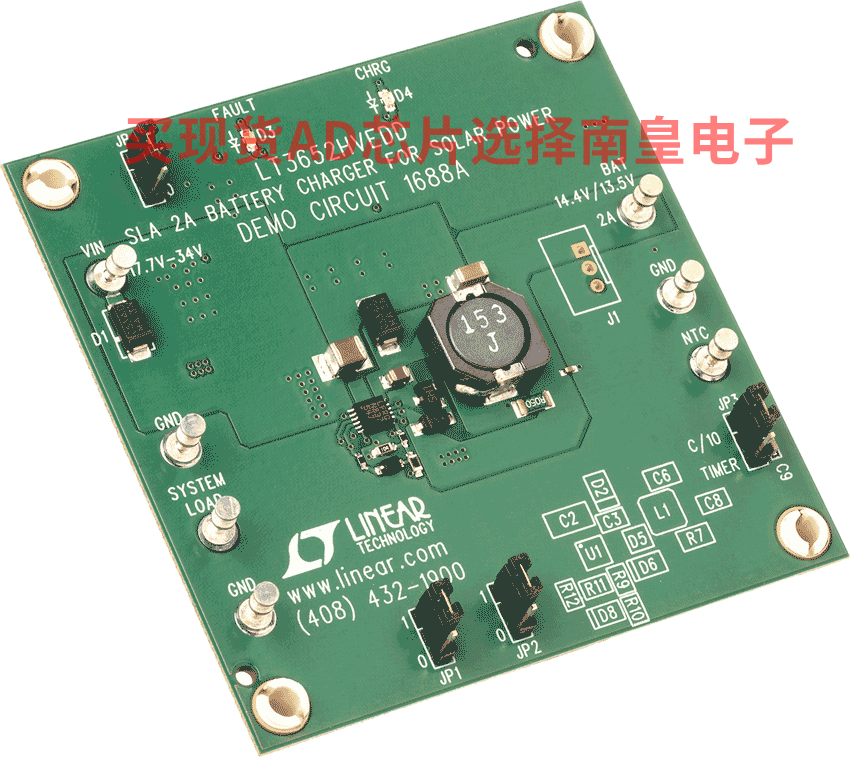

DC1688A：LT3652HVEDD Demo Board | 17.7V to 34VIN, Buck 12V Lead Acid@2A, MPPC for Solar Power Input

Demonstration circuit 1688A is a sealed-lead acid 2A battery charger for solar power applications featuring the LT3652HVEDD. The LT3652HV is a complete mid-power battery charger that can operate over a wide input voltage range. The charger employs a 3.3V battery voltage feedback reference that allows the voltage for charging to be adjusted up to 18V. The LT3652HV has an input voltage regulation loop which reduces charge current if the input falls below a programmed level, set with a resistor divider.

The circuit provides constant-current/constant-voltage charging with a maximum charge current of 2A that is programmed by a current sense resistor.
