LT3652是一款完整的单芯片降压型电池充电器，可在4.95V至32V输入电压范围内工作。LT3652提供恒流/恒压充电特性，最大充电电流达2A，可通过外部编程设置。该充电器采用3.3V浮充电压反馈基准电压源，因此高达14.4V的任何电池浮充电压均可通过电阻分压器进行编程。

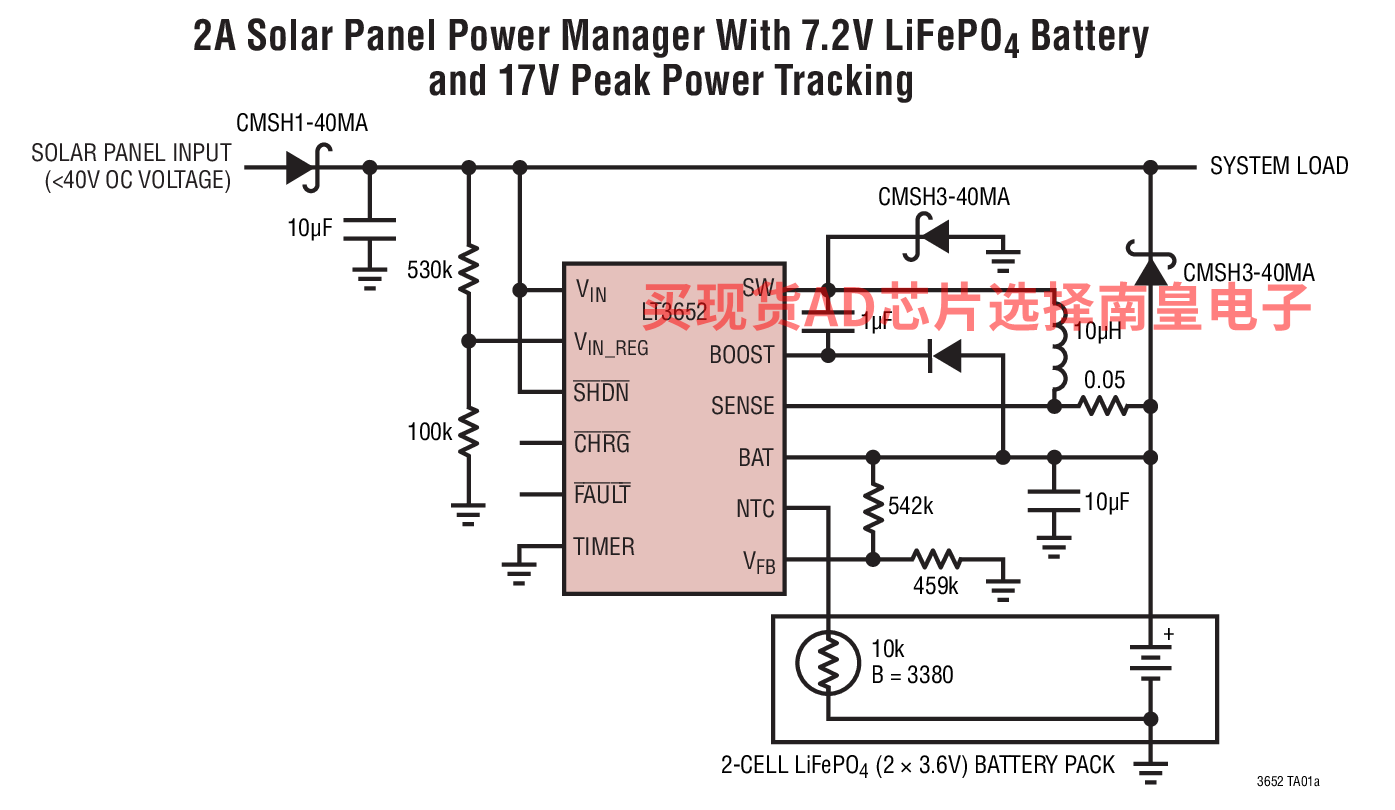

LT3652采用输入电压调整环路，如果输入电压低于通过电阻分压器设置的编程电平，该环路会降低充电电流。当LT3652由太阳能板供电时，输入调整环路用于使电池板保持峰值输出功率。

LT3652可配置为当充电电流低于编程最大值(C/10)的1/10时终止充电。充电终止后，LT3652将进入低电流(85μA)待机模式。如果电池电压低于编程浮充电压以下2.5%，自动充电特性将启动新的充电周期。LT3652还包含可编程安全定时器，用于在达到设定时间后终止充电。这样，当电流小于C/10时可终止充电。

VIN最大值 VFLOAT最大值 特性 LT3652 32V 14.4V 内部反向阻断VBAT < 4.2V LT3652HV 34V 18V

应用

• 太阳能供电应用
• 远程监控站
• LiFePO4（磷酸锂）
• 便携式手持式仪器仪表
• 12V至24V汽车系统

• 提供用于太阳能应用中峰值功率跟踪 (MPPT) 的输入电源电压调节环路
• 宽输入电压范围：4.95V 至 32V (40V 绝对最大值)
• 可编程充电速率高达 2A
• 可由用户选择的充电终止：C/10 或内置充电终止定时器
• 可采用电阻器设置并高达 14.4V 的浮置电压能支持锂离子 / 锂聚合物电池、LiFePO4 (磷酸铁锂) 电池、SLA (密封铅酸) 电池化学组成

• 当电池电压 ≤ 4.2V 时无需 VIN 隔离二极管
• 1MHz 固定频率
• 0.5% 浮置电压基准准确度
• 5% 充电电流准确度
• 2.5% C/10 检测准确度
• 二进制编码集电极开路状态引脚

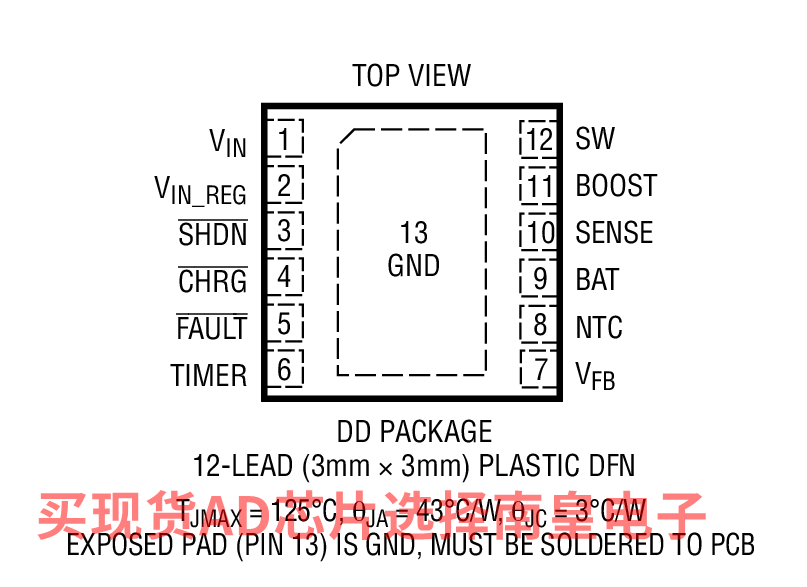

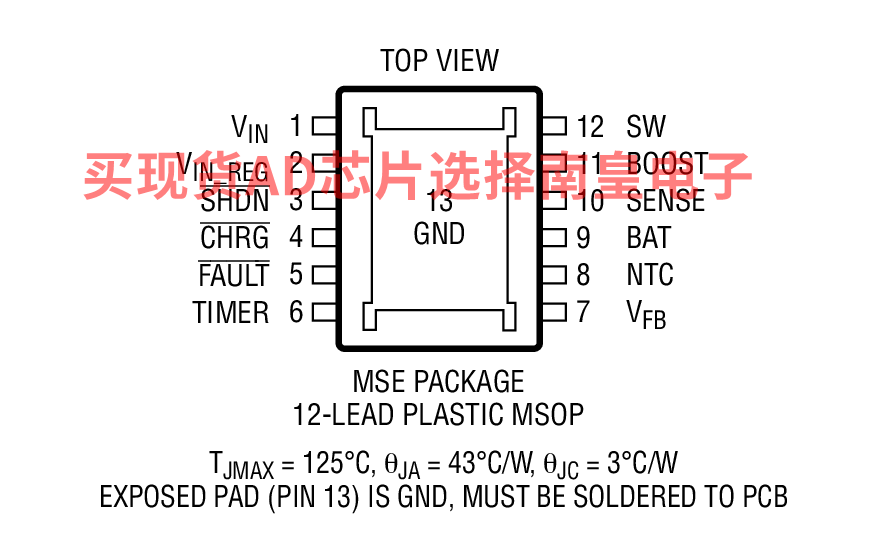

• 耐热性能增强型 12 引脚 3mm x 3mm DFN12 和 MSE 封装

LT3652EDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LT3652EDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LT3652EMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LT3652EMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.18（100-499个）；3.42（1000+个）

LT3652IDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.60（100-499个）；3.76（1000+个）

LT3652IDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.60（100-499个）；3.76（1000+个）

LT3652IMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.60（100-499个）；3.76（1000+个）

LT3652IMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.60（100-499个）；3.76（1000+个）

DC1568A：LT3652EDD演示板 | 11.5V至32VIN，2A降压型电池充电器，用于太阳能输入的MPPC

演示电路1568A是一款面向太阳能应用的2A单芯片多化学电池充电器，内置LT3652EDD。LT3652是一款完整的中功率锂离子电池充电器，可在较宽的输入电压范围内工作。该充电器采用3.3V浮充电压反馈基准电压源，允许调整电池浮充电压，最高达14.4V。

LT3652具有输入电压调整环路，如果通过电阻分压器设置的输入低于编程电平，该环路将降低充电电流。该电路提供CC/CV充电，最大充电电流为2A，可通过检测电阻编程设置。
