LT3651-8.2 / LT3651-8.4 是两节 4A 锂离子 / 锂聚合物电池充电器，可在 9V 至 32V 的输入电压范围内运作。一个高效的单片式平均电流模式同步开关稳压器提供了恒定电流、恒定电压充电和可编程最大充电电流。当有电池插入或电池电压下降至低于浮动电压达 2.5% 时，将起动一个充电周期。充电器终止方式可以选择充电电流或内部安全定时器超时。当充电电流降至编程最大电流的 1/10 (C/10) 时，充电电流将终止充电操作。基于定时器的充电终止方式通常设定为 3 小时，并可由用户来设置 (充电电流连续在低于 C/10 充电，直到超时为止)。一旦充电操作被终止，则 LT3651-8.2 / LT3651-8.4 将进入一种待机模式 (此时电源电流下降至 85μA)。

LT3651-8.2 / LT3651-8.4 提供了多种安全功能。可利用小的涓流充电对放电电池进行预查验，如果电池对预查验没有响应，则将发出一个指示信号。一个热敏电阻负责监视电池温度，并在电池温度超出规定范围时暂停充电操作。当芯片温度过高时，充电电流将减小。另外，当需要保持恒定的输入电流以防止输入负载过大时，充电电流也将减小。

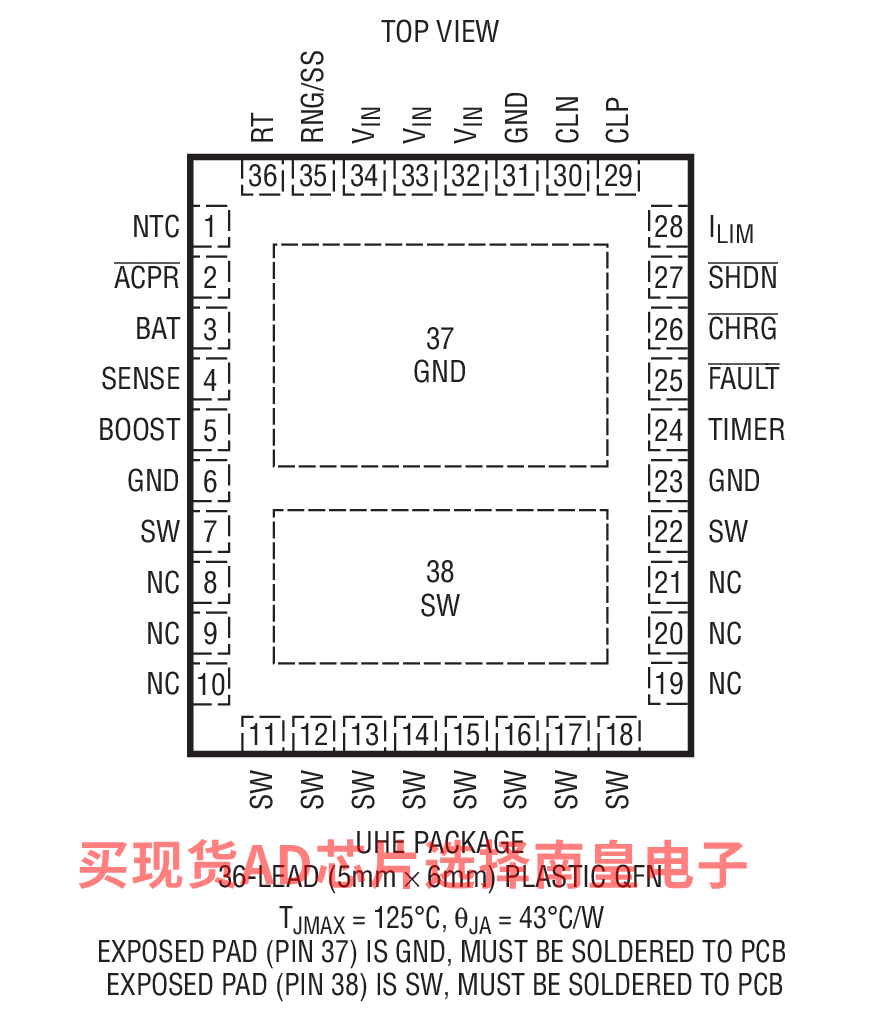

LT3651-8.2 / LT3651-8.4 采用 5mm x 6mm 36 引脚 QFN 封装。

• 工业手持式仪器
• 12V 至 24V 汽车和重型设备
• 台式充电座
• 笔记本电脑



• 宽输入电压范围：9V 至 32V (40V 绝对最大值)
• 可编程充电电流：高达 4A
• 可选择的 C/10 或板上定时器充电终止
• 动态充电速率设置 / 软起动
• 可编程输入电流限值
• ±0.5% 浮动电压准确度
• ±7.5% 充电电流准确度
• ±4% C/10 检测准确度
• NTC 电阻器温度监视器
• 自动再充电 (在 97.5% 浮动电压)
• 自动预查验 (在 <70% 浮动电压)
• 失效电池检测和自动复位
• 平均电流模式、同步开关电源
• 用户可编程频率
• 扁平 (高度仅 0.75mm) 5mm x 6mm 36 引脚 QFN 封装



LT3651EUHE-8.2#PBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：5.63（100-499个）；4.61（1000+个）

LT3651EUHE-8.2#TRPBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.63（100-499个）；4.61（1000+个）

LT3651EUHE-8.4#PBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：5.63（100-499个）；4.61（1000+个）

LT3651EUHE-8.4#TRPBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.63（100-499个）；4.61（1000+个）

LT3651IUHE-8.2#PBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：6.46（100-499个）；5.29（1000+个）

LT3651IUHE-8.2#TRPBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.46（100-499个）；5.29（1000+个）

LT3651IUHE-8.4#PBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：6.46（100-499个）；5.29（1000+个）

LT3651IUHE-8.4#TRPBF，封装：36-Lead QFN (5mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.46（100-499个）；5.29（1000+个）

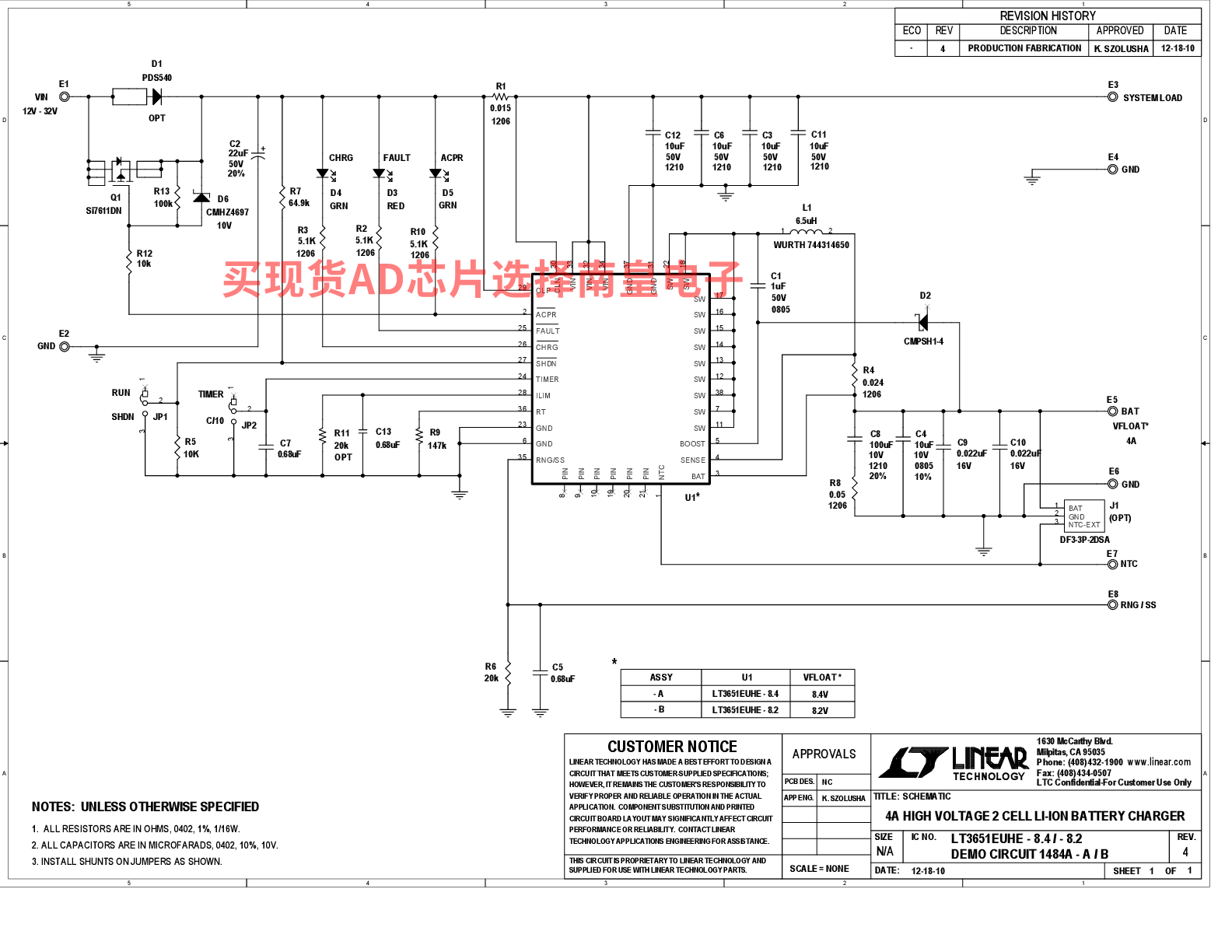

DC1484A-B：LT3651EUHE-8.2 Demo Board | 12V to 32VIN, 4A Synchronous Buck 2-Cell Li Ion Charger

Demonstration circuit 1484A-B is a 4A high voltage 2-Cell Li-Ion battery charger featuring the LT3651EUHE-8.2. The LT3651 is a complete, high power Li-Ion battery charger that can operate over a wide input voltage range. The charger is a constant-current, constant-voltage type with a maximum charge current of 4A that can be externally set. A precondition feature trickle charges a low voltage battery and bad battery detection provides a signal if the battery doesn’t respond to preconditioning.

DC1484A-A：LT3651EUHE-8.4 Demo Board | 12V to 32VIN, 4A Synchronous Buck 2-Cell Li-Ion Charger

Demonstration circuit 1484A-A is a 4A high voltage 2-Cell Li-Ion battery charger featuring the LT3651EUHE-8.4. The LT3651 is a complete, high power Li-Ion battery charger that can operate over a wide input voltage range. The charger is a constant-current, constant-voltage type with a maximum charge current of 4A that can be externally set. A precondition feature trickle charges a low voltage battery and bad battery detection provides a signal if the battery doesn’t respond to preconditioning.
