LT3650 是一款完整的单片式、两节锂离子 / 锂聚合物电池充电器，其工作输入电压范围为 9V 至 32V (最小启动电压为 11.5V)。LT3650 提供了一种恒定电流 / 恒定电压充电特性，最大充电电流可在外部设置为高达 2A (采用一个外部电流检测电阻器来设定)。一种预查验功能负责对低电压电池进行涓流充电，如果电池对预查验没有响应，则失效电池检测电路将发出一个指示信号，并暂停充电操作。

可通过配置使 LT3650 在充电电流降至 C/10 (即设置最大电流的 1/10) 时终止充电操作。一旦充电操作被终止，则 LT3650 将进入一种低电流 (85μA) 待机模式。如果电池电压从浮动电压下降 2.5%，或者有新电池插入充电系统，则自动再起动功能将起动一个新的充电周期。

LT3650 包含一个可由用户来设置的内部安全定时器 (通常被设定为一个 3 小时的满周期)。如果希望采用一种基于时间的充电终止方案 (在这种方案中，充电电流连续在低于 C/10 充电，直至到达一个期望的时刻为止)，则可把该 IC 配置为使用该内部定时器。

LT3650 采用扁平 (高度仅为 0.75mm) 的 3mm x 3mm 12 引脚 DFN 和 12 引脚 MSOP 封装。

• 工业手持式仪器
• 12V 至 24V 汽车和重型设备
• 台式托架充电器
• 笔记本电脑

• 宽输入电压范围：9V 至 32V (绝对最大值为 40V)
• 可编程充电电流：高达 2A
• 可由用户来选择的充电终止：C/10 或板上充电终止定时器
• 动态充电速率编程 / 软起动引脚
• 可编程输入电流限值
• 1MHz 固定频率
• 平均电流模式控制
• 0.5% 浮动电压准确度
• 5% 充电电流准确度
• 2.5% C/10 检测准确度
• NTC 电阻器温度监视器
• 自动再充电 (在 97.5% 浮动电压)
• 自动预查验 (在 <70% 浮动电压)
• 失效电池检测和自动复位
• 二进制编码集电极开路状态引脚
• 3mm x 3mm DFN-12 或 MSOP-12 封装

LT3650EDD-8.2#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.85（100-499个）；3.15（1000+个）

LT3650EDD-8.2#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.85（100-499个）；3.15（1000+个）

LT3650EDD-8.4#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.85（100-499个）；3.15（1000+个）

LT3650EDD-8.4#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.85（100-499个）；3.15（1000+个）

LT3650EMSE-8.2#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.85（100-499个）；3.15（1000+个）

LT3650EMSE-8.2#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.85（100-499个）；3.15（1000+个）

LT3650EMSE-8.4#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.85（100-499个）；3.15（1000+个）

LT3650EMSE-8.4#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.85（100-499个）；3.15（1000+个）

LT3650IDD-8.2#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.61（1000+个）

LT3650IDD-8.2#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.61（1000+个）

LT3650IDD-8.4#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.61（1000+个）

LT3650IDD-8.4#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.61（1000+个）

LT3650IMSE-8.2#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.61（1000+个）

LT3650IMSE-8.2#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.61（1000+个）

LT3650IMSE-8.4#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.61（1000+个）

LT3650IMSE-8.4#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.61（1000+个）

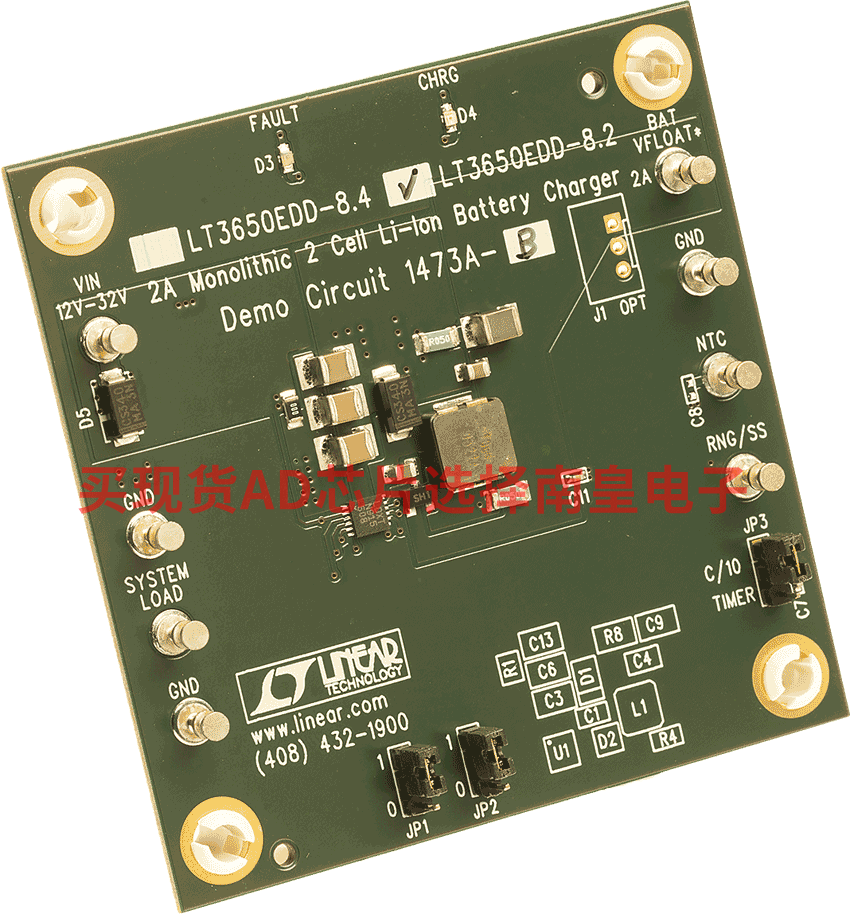

DC1473A-B：LT3650EDD-8.2演示板 | 高压2A单芯片锂离子电池充电器

DC1473A-B：高压2A单芯片2节锂离子电池充电器LT3650-8.X演示板。

DC1473A-A：LT3650EDD-8.4演示板 | 高压2A单芯片2节锂离子电池充电器

DC1473A-A：高压2A单芯片2节锂离子电池充电器LT3650-8.X演示板。
