LT3645（36V 500mA 降压型稳压器和 200mA LDO）-AD代理

LT3645的基本参数

制造厂商：AD
产品类别：PMIC 和多功能
技术类目：降压型稳压器和 LDO
功能描述：36V 500mA 降压型稳压器和 200mA LDO
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT3645的产品详情：

LT3645 是一款双通道输出稳压器，集成了一个 500mA 降压型稳压器和一个 200mA 低压差线性稳压器 (LDO)。3.6V 至 36V 的宽输入电压范围使 LT3645 适合对来自多种电源的功率进行调节，包括 24V 工业电源和汽车电池。该器件的高工作频率允许使用纤巧和低成本的电感器及电容器，从而实现了非常小巧的解决方案。

逐周期电流限制和频率折返可提供针对短路输出的保护作用。软起动及频率折返消除了启动期间的输入浪涌电流。

线性稳压器从 VCC2 引脚获取工作电压，可在电压低至 1.2V 的条件下运作。它可提供 200mA 的输出电流和一个 310mV 的典型压差电压。

LT3645 的其他特点包括 <2μA 停机、短路保护、软起动和热停机功能。LT3645 采用耐热性能增强型 16 引脚 (3mm x 3mm) QFN 封装或 12 引脚 MSE 封装。

应用

汽车 CMOS 图像传感器
工业 / 汽车微控制器电源

LT3645的优势和特点：

宽输入范围
- 工作范围为 3.6V 至 36V
- 过压闭锁功能可保护电路安全承受输入端上的 55V 瞬态电压
500mA 输出电流开关稳压器
高开关频率：750kHz
200mA 低压差线性稳压器
- 1.2V 至 16V 输入；0.8V 至 8V 输出
- 310mV 压差电压 VCC2 至 OUT2
精准的可编程欠压闭锁
抗短路能力高
内部软起动
<2μA 停机电流

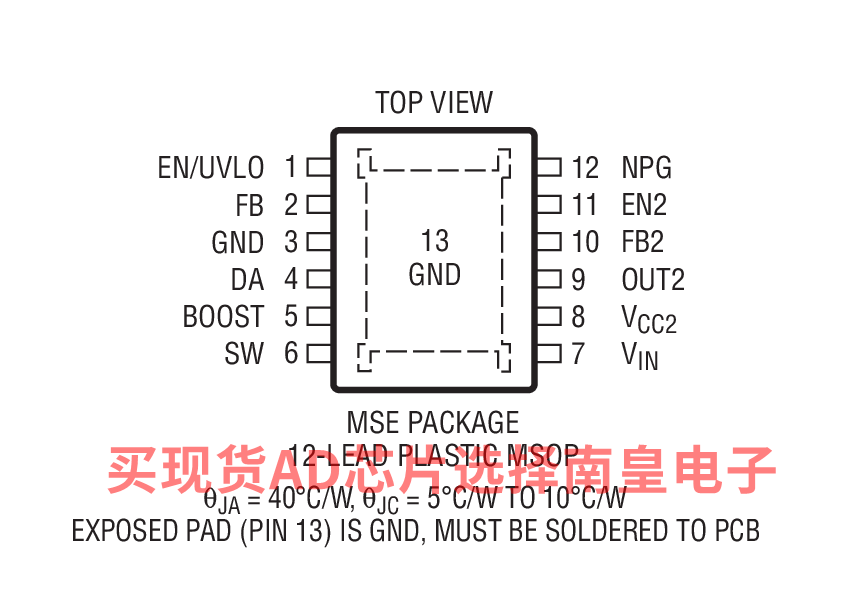

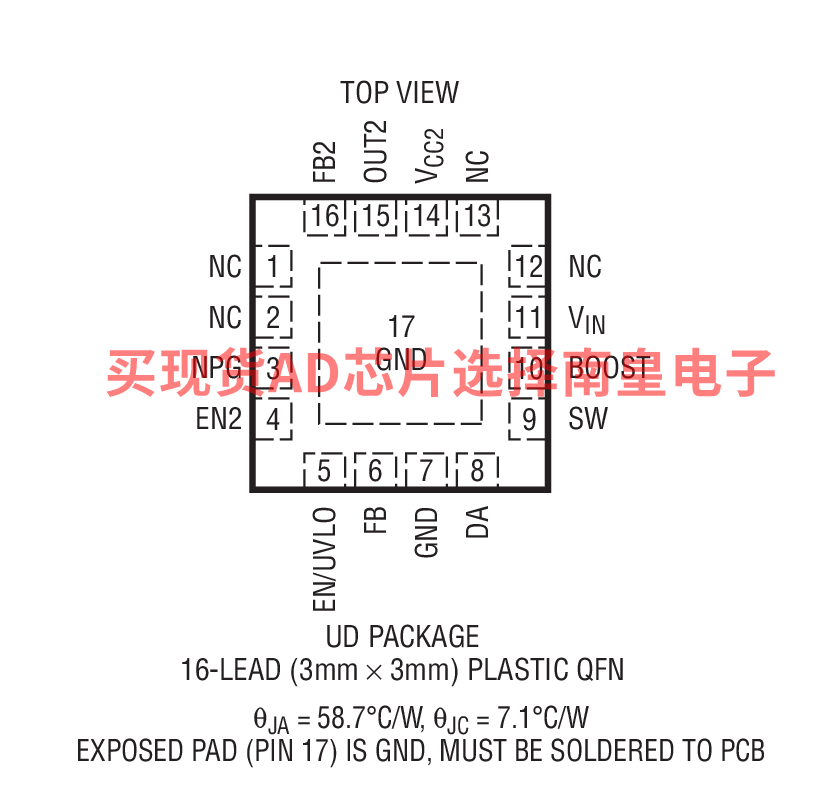

小外形耐热性能增强型 16 引脚 (3mm x 3mm) QFN 封装和 12 引脚 MSE 封装

LT3645具体的完整产品型号参数及价格（美元）：

LT3645EMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.25（100-499个）；2.65（1000+个）

LT3645EMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.25（100-499个）；2.65（1000+个）

LT3645EUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.11（100-499个）；2.54（1000+个）

LT3645EUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.11（100-499个）；2.54（1000+个）

LT3645HMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：3.91（100-499个）；3.19（1000+个）

LT3645HMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.91（100-499个）；3.19（1000+个）

LT3645IMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.58（100-499个）；2.92（1000+个）

LT3645IMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.58（100-499个）；2.92（1000+个）

LT3645IUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.42（100-499个）；2.79（1000+个）

LT3645IUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.42（100-499个）；2.79（1000+个）

LT3645的评估套件：

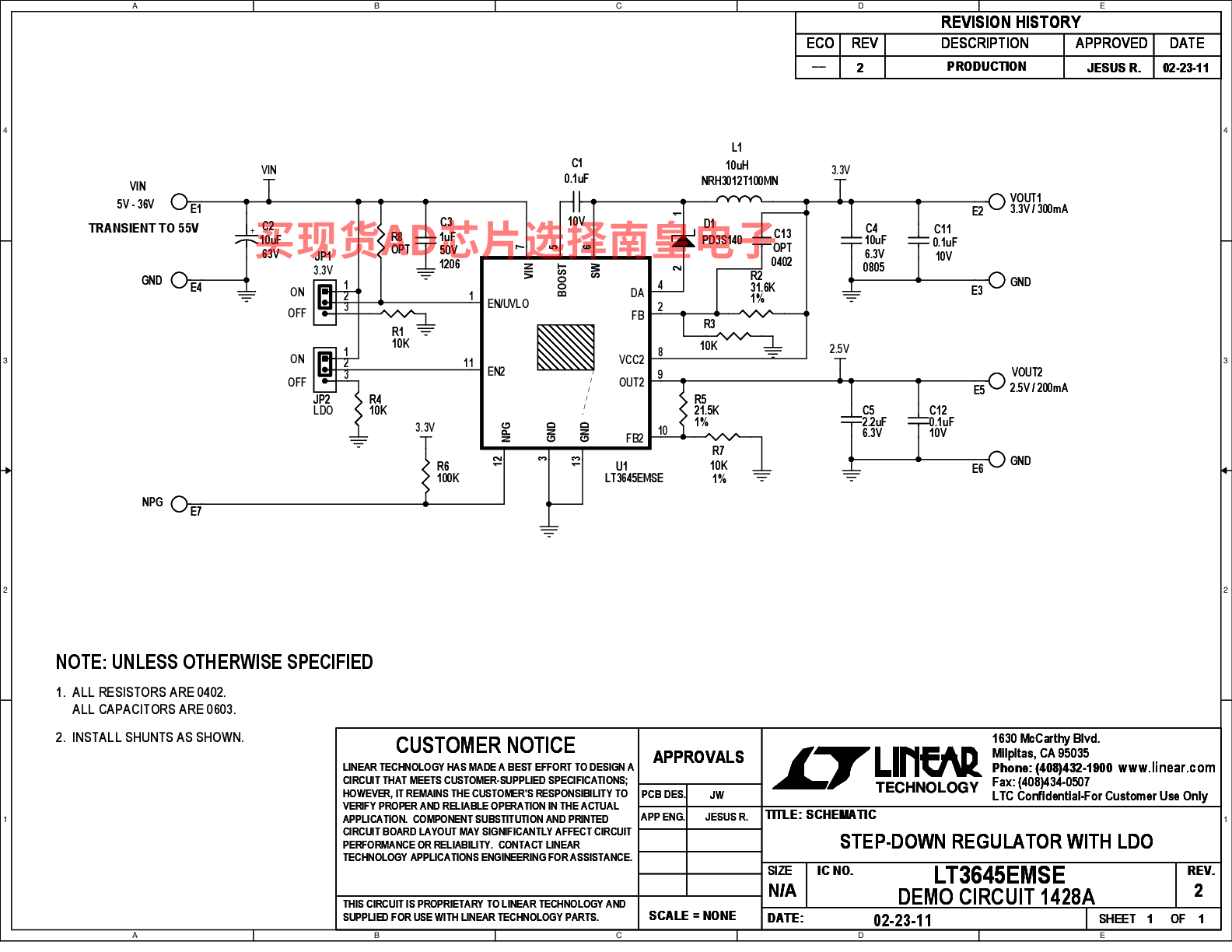

DC1428A：LT3645EMSE Demo Board | VIN = 5V to 36V, VOUT1 = 3.3V @ 300mA, VOUT2= 2.5V @ 200mA

Demonstration circuit 1428A features the dual output LT3645 step-down regulator plus linear regulator. The circuit is designed to convert a 5V to 36V (55V transients) input source to 3.3V at 500mA using the buck regulator and this output is linear regulated down to provide 2.5V at 200mA. Thus the two outputs provide 300mA (buck) and 200mA (LDO).

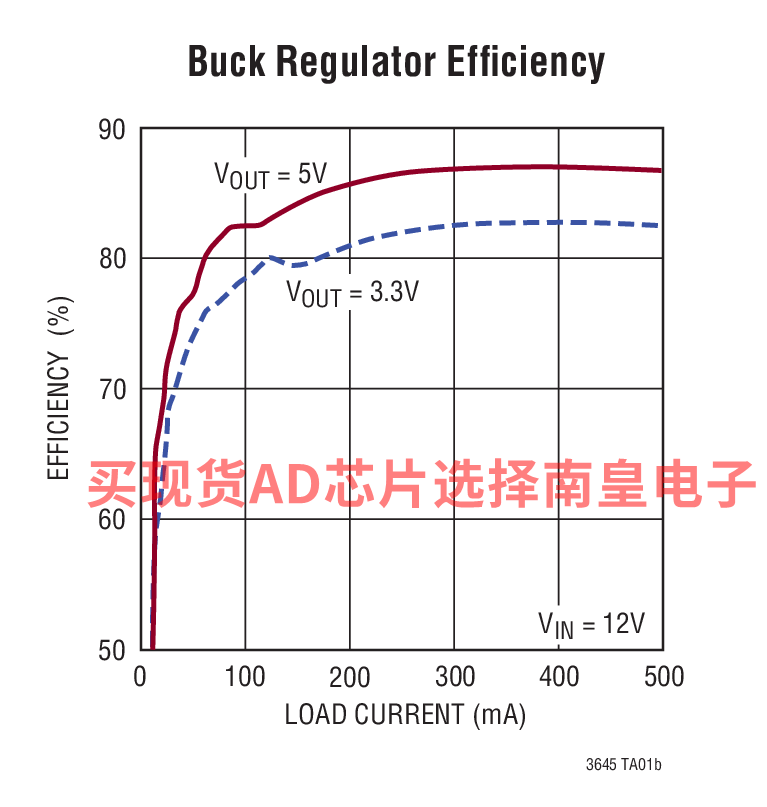

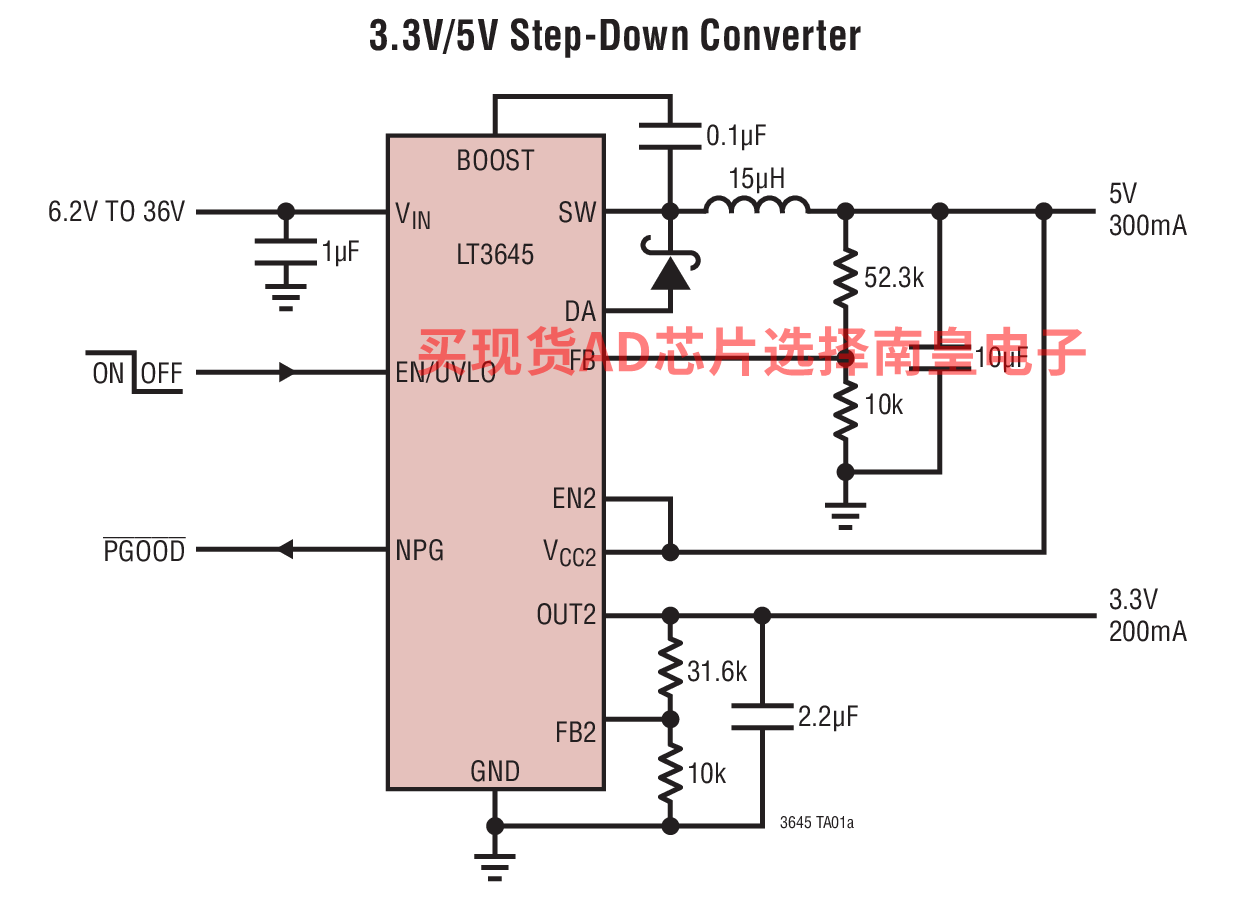

LT3645的电路图解：

LT3645的评估套件：
