LT3590（采用 SC70 和 2mm x 2mm DF N封装的 48V 降压模式 LED 驱动器）-AD代理

LT3590的基本参数

制造厂商：AD
产品类别：LED 驱动器 IC
技术类目：降压型 LED 驱动器
功能描述：采用 SC70 和 2mm x 2mm DF N封装的 48V 降压模式 LED 驱动器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT3590的产品详情：

LT3590 是一款固定频率降压模式转换器，专为从一个 48V DC 电源来驱动多达 10 个串联 LED 而设计。LED 的串联连接提供了相等的 LED 电流 (高达 50mA)，从而产生了均匀的亮度，并免除了增设镇流电阻器的需要。一种固定频率、电流模式架构在一个很宽的输入电压和输出电压范围内实现了稳定的操作。

850kHz 的高开关频率允许使用纤巧、扁平的电感器和电容器。单个引脚负责执行停机和准确的 LED 调光控制。电源开关、肖特基二极管和控制电路均内置于一个节省空间的SC70 封装或 2mm x 2mm DFN 封装之内，旨在实现小巧的转换器占板面积和较低的器件成本。

应用

LED 固定标示牌
交通标志
替换霓虹广告牌

LT3590的优势和特点：

输入电压范围：4.5V 至 55V
高达 50mA 的 LED 电流
80mA、55V 开关
内部肖特基二极管
停机模式中的电源电流为 15μA
工作时的电源电流为 500μA (未执行开关操作)
开关频率：850kHz
具 ±5% 准确度的 200mV 反馈电压
CTRL 输入负责执行调光和停机

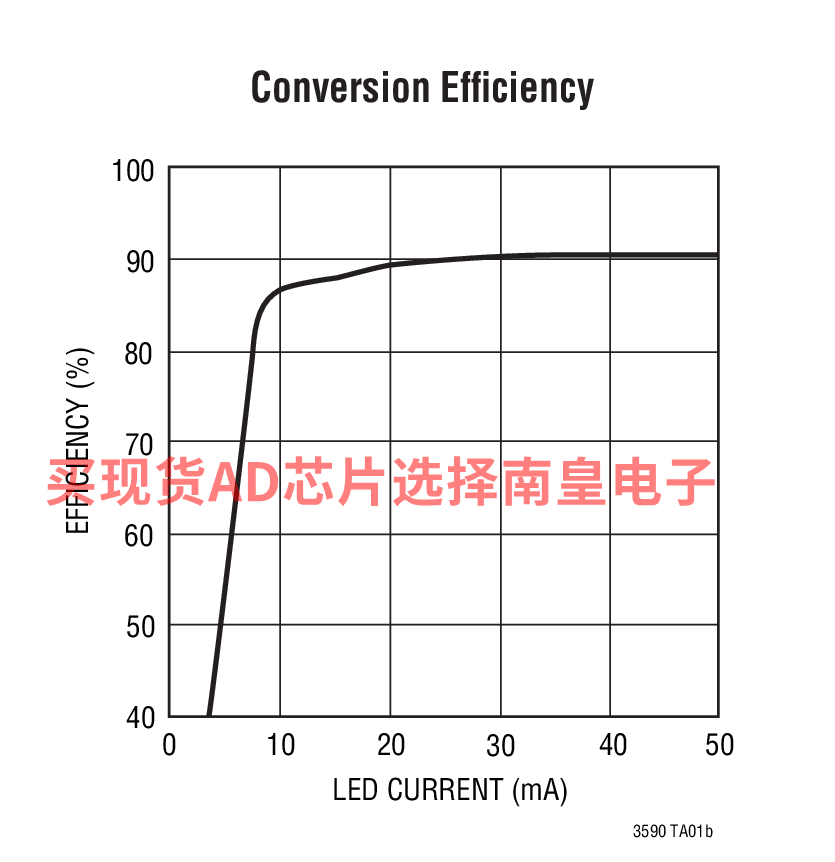

效率达 91% (10个LED，50mA)
仅需 1μF 输出电容器

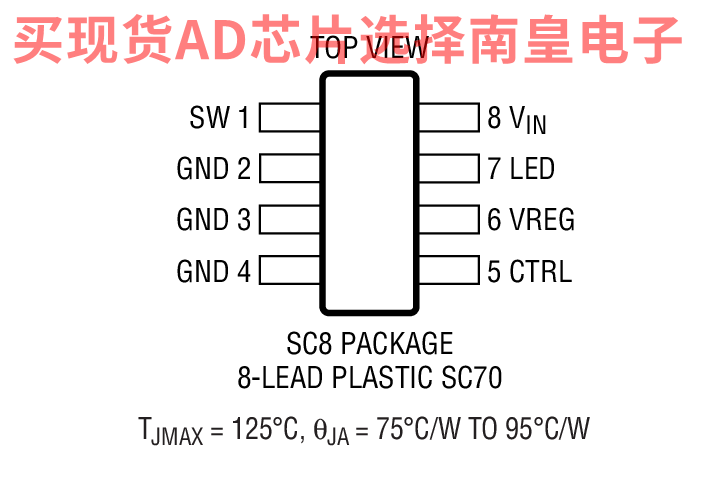

8 引脚 SC70 封装

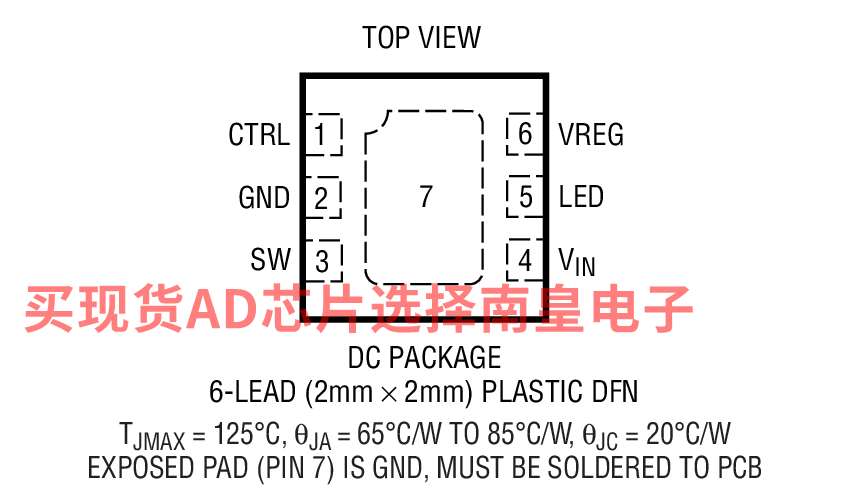

6 引脚 2mm x 2mm DFN 封装

LT3590具体的完整产品型号参数及价格（美元）：

LT3590EDC#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.82（100-499个）；1.6（1000+个）

LT3590EDC#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.82（100-499个）；1.6（1000+个）

LT3590ESC8#TRMPBF，封装：8-Lead SC70，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.82（100-499个）；1.6（1000+个）

LT3590ESC8#TRPBF，封装：8-Lead SC70，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.82（100-499个）；1.6（1000+个）

LT3590的评估套件：

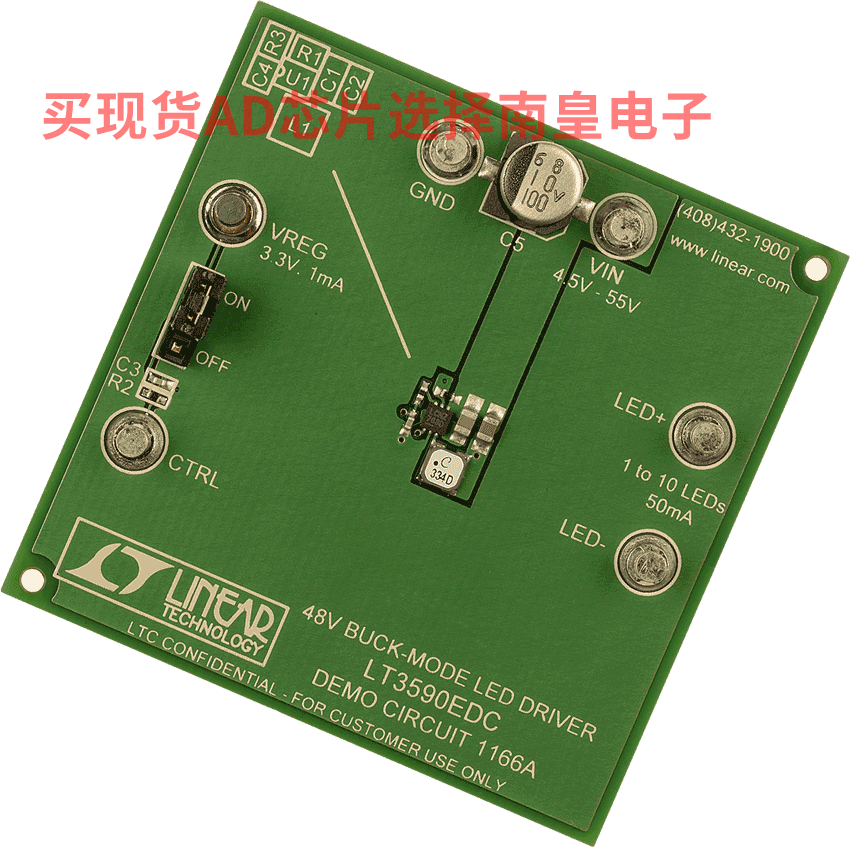

DC1166A：LT3590EDC Demo Board | Buck Mode LED Driver, Tiny Package, 4.5V ≤ VIN ≤ 54V, VLED up to 40V at 50mA

Demonstration circuit 1166 is a 48V Buck-Mode LED Driver featuring the LT3590. The LT3590 is a fixed frequency buck mode converter specifically designed to drive up to 10 LEDs in series at up to 50mA LED current. Series connection of the LEDs results in uniform LED brightness, eliminating the need for ballast resistors. The demo board targets 48V power applications but has a wide 4.5V to 54V (55V absolute max) input voltage range.

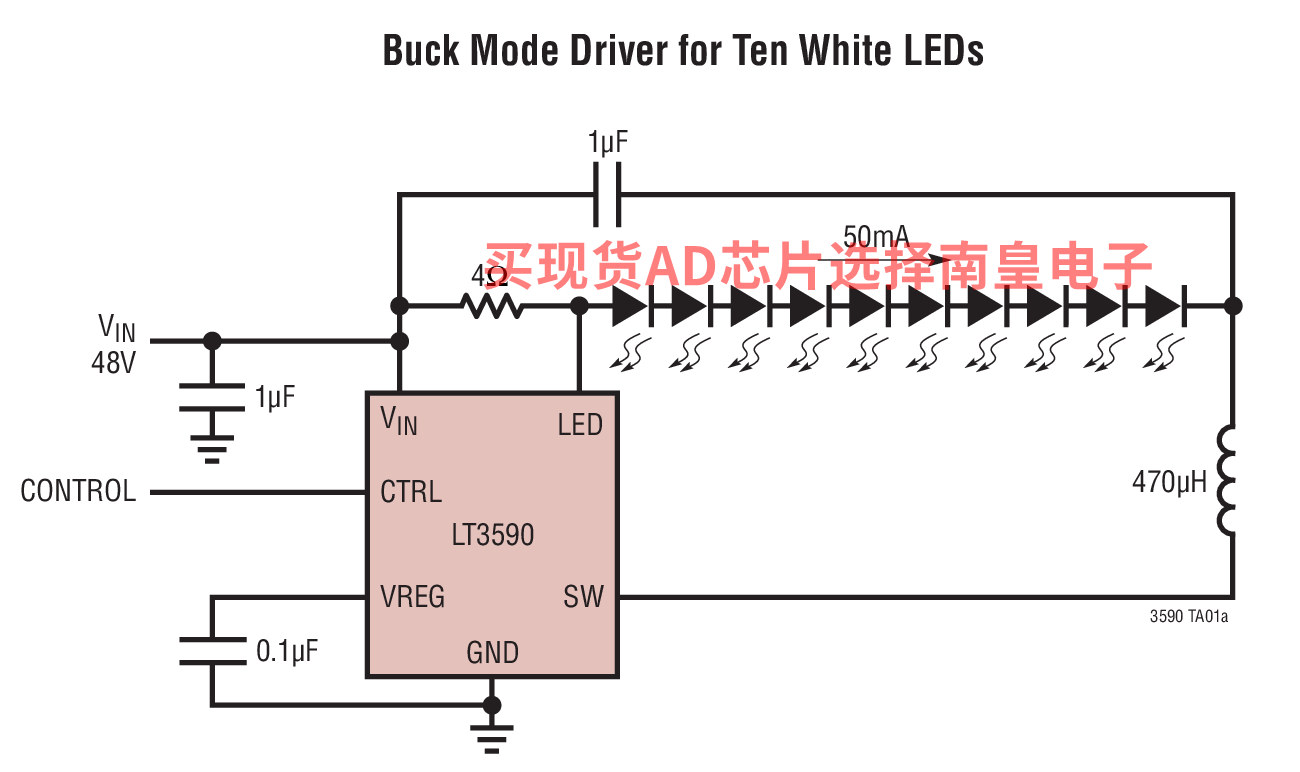

LT3590的电路图解：

LT3590的评估套件：
