LT3582/LT3582-5/LT3582-12 是双通道 DC/DC 转换器，具有正输出和负输出以及集成反馈电阻器。凭借其内置的一次性编程 (OTP) 功能，LT3582 拥有可通过 I2C 接口配置的输出设定值，包括输出电压设定值、上电排序、断电放电和输出电压斜坡上升速率。LT3582 的设定值能够在最终产品中进行自适应变更，或者在制造过程中设定，并采用内置的非易失性 OTP 存储器使之不变。正输出电压可被设定在 3.2V 至 12.775V 之间 (25mV 步进)。负输出电压可被设定在 -1.2V 至 -13.95V 之间 (-50mV 步进)。LT3582-5 和 LT3582-12 在出厂时分别针对 ±5V 和 ±12V 输出进行了预配置，因此，不需要采用 I2C 接口。

LT3582 系列包括两个单片式转换器：一个升压型转换器和一个负输出转换器。升压型转换器具有一个集成电源开关和输出断接开关。负输出转换器采用一种单电感器拓扑结构，并具有一个集成电源开关。升压型转换器和负输出转换器均采用了一种新颖的控制方案，从而产生了低输出电压纹波，并在一个很宽的负载电流范围内提供了高转换效率。LT3582 系列采用 16 引脚 3mm x 3mm QFN 封装。

• AMOLED 电源
• CCD 电源
• 通用型 DC/DC 转换

• 输出电压：
  • 3.2V 至 12.775V 和 -1.2V 至 -13.95V (LT3582)
  • 5V 和 -5V (LT3582-5)
  • 12V 和 -12V (LT3582-12)
• 通过 I2C 实现的数字式可再编程 (LT3582)，用于：
  • 输出电压
  • 电源排序
  • 输出电压斜坡上升速率
• 可利用非易失性 OTP 来设定上电缺省值 (LT3582)
• I2C 兼容型接口 (标准模式)
• 电源开关均被集成
  • 350mA 电流限值 (升压)
  • 600mA 电流限值 (负输出)
• 反馈电阻器均被集成
• 输入电压范围：2.55V 至 5.5V
• 低静态电流
  • 325μA (在运行模式)
  • 0.01μA (在停机模式)
• 具集成输出断接功能

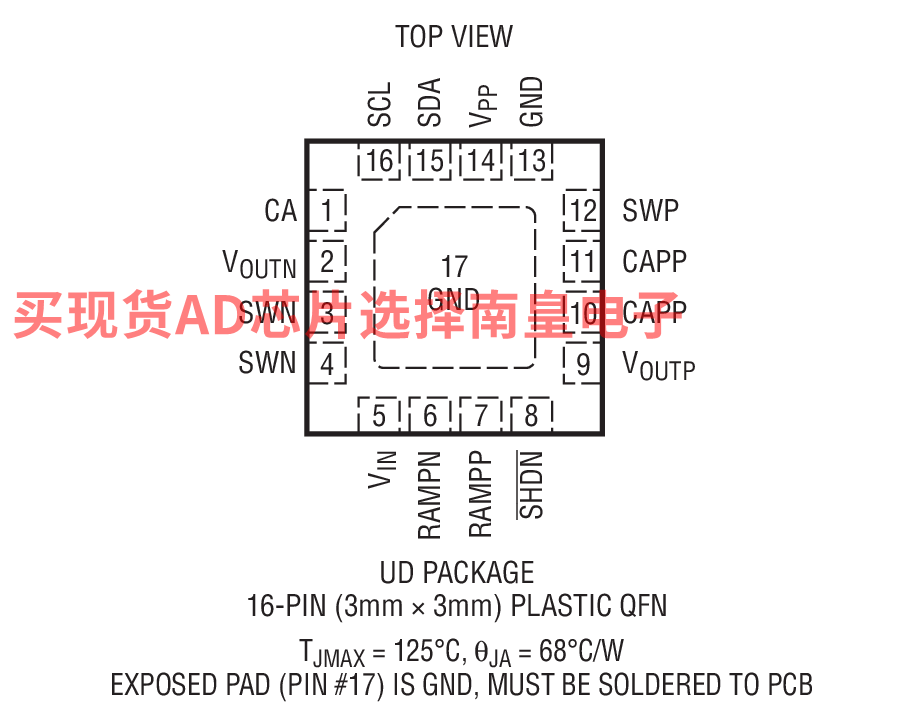

• 纤巧型 16 引脚 3mm x 3mm QFN 封装

LT3582EUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.07（100-499个）；2.54（1000+个）

LT3582EUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.07（100-499个）；2.54（1000+个）

LT3582EUD-12#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.07（100-499个）；2.54（1000+个）

LT3582EUD-12#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.07（100-499个）；2.54（1000+个）

LT3582EUD-5#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.07（100-499个）；2.54（1000+个）

LT3582EUD-5#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.07（100-499个）；2.54（1000+个）

DC1247A：LT3582EUD Demo Board | 2.7V-5.5VIN, Programmable Vout Boost and Inverting DC/DC Converters with OTP (Requires DC590)

Demonstration circuit 1247A features the LT3582 an I2C Programmable Boost and Single Inductor Inverting DC/DC Converters with OTP. It converts a 2.7V-5.5V source to two outputs, a positive and a negative. The positive output can be programmed from 3.2V to 12.775V at 25mV intervals and the negative from -1.2V to -13.95V at 50mV intervals, all via the QuickEval System. A DC590B is needed for evaluation of this demo board. Table 1 below shows the maximum expected load currents for some output/input combinations. Check Maximum Load Current section on datasheet for other combinations. The LT3582 features all integrated switches and feedback resistors, a low noise control scheme, positive output disconnect function, low quiescent current, built in softstart.
