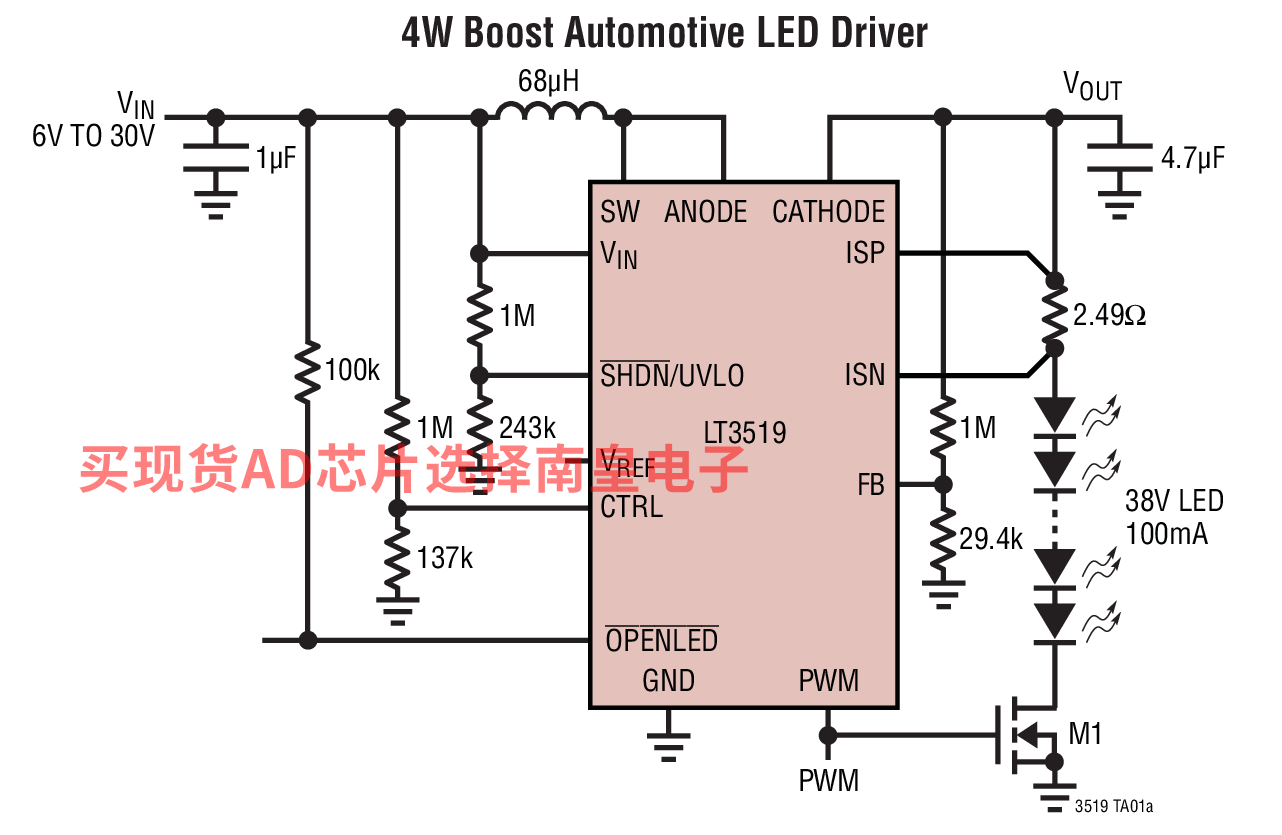

LT3519 / LT3519-1 / LT3519-2 是一款固定频率升压型 DC/DC 转换器，专为驱动 LED 而设计。它具有一个内部 45V、750mA 低端开关和肖特基二极管。通过组合一种传统的电压反馈和一种独特的轨至轨电流检测反馈，使得该转换器能够起一个恒定电压源或恒定电流源的作用。内部补偿简化了应用。该器件具有轨至轨 LED 电流检测引脚，在选择一种转换器配置来驱动 LED 的过程中，这些引脚提供了最大的灵活性。可以利用一个检测电阻器从外部设置 LED 电流。外部 PWM 提供了高达 3000:1 的 PWM 调光，而 CTRL 输入则提供了模拟调光功能。

• 汽车
• 工业
• 恒定电流源
• 电流受限型恒定电压源

• 高达 3000:1 的 True Color PWM 调光
• 宽输入电压范围：

  • 工作时为 3V 至 30V
  • 瞬变保护至 40V
• 轨至轨 LED 电流检测从 0V 至 45V
• 45V、750mA 内部开关
• 内部肖特基二极管
• 恒定电流和恒定电压调节
• 升压、SEPIC、降压-升压模式、或降压模式拓扑结构
• 开路 LED 保护和开路 LED 状态引脚
• 具迟滞的可编程欠压闭锁
• 固定频率：400kHz (LT3519)、1MHz (LT3519-1)、2.2MHz (LT3519-2)
• 内部补偿
• CTRL 引脚提供了模拟调光功能
• 低停机电流：<1μA

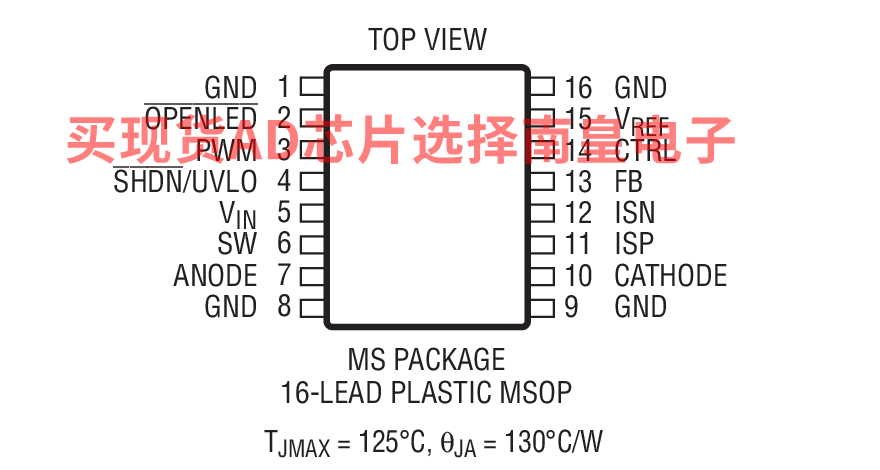

• 16 引脚 MSOP 封装

LT3519EMS#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.45（100-499个）；2.82（1000+个）

LT3519EMS#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.45（100-499个）；2.82（1000+个）

LT3519EMS-1#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.45（100-499个）；2.82（1000+个）

LT3519EMS-1#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.45（100-499个）；2.82（1000+个）

LT3519EMS-2#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.45（100-499个）；2.82（1000+个）

LT3519EMS-2#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.45（100-499个）；2.82（1000+个）

LT3519IMS#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.04（100-499个）；3.3（1000+个）

LT3519IMS#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.04（100-499个）；3.3（1000+个）

LT3519IMS-1#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.04（100-499个）；3.3（1000+个）

LT3519IMS-1#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.04（100-499个）；3.3（1000+个）

LT3519IMS-2#PBF，封装：16-Lead MSOP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.04（100-499个）；3.3（1000+个）

LT3519IMS-2#TRPBF，封装：16-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.04（100-499个）；3.3（1000+个）

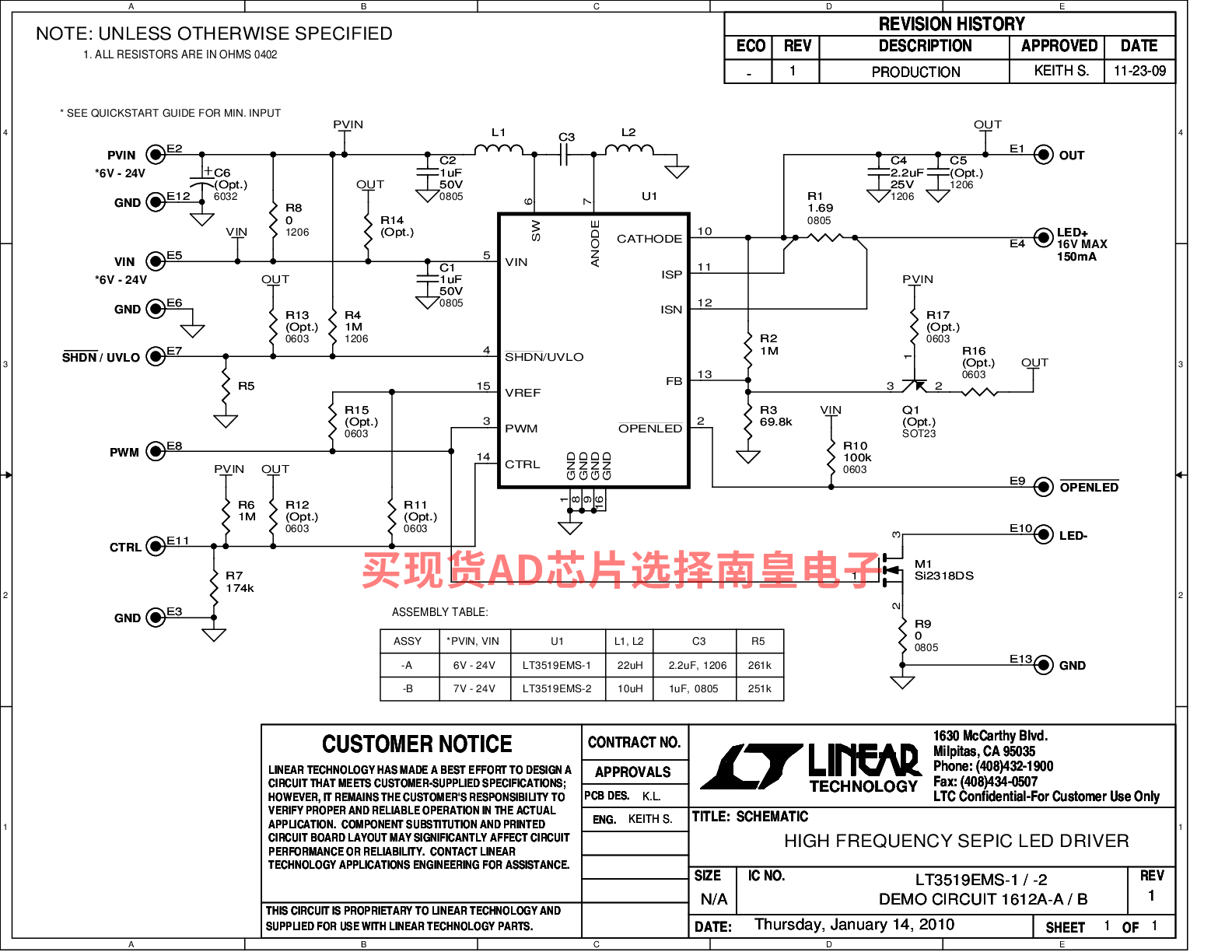

DC1612A-B：LT3519EMS-2 Demo Board | SEPIC LED Driver, 2.2MHz fSW, 6V ≤ VIN ≤ 24V, VLED = 16V @ 150mA

Demonstration Circuit 1612A is a fully integrated LED driver with 750mA switch current featuring the LT3519-1 (1MHz switching) and the LT3519-2 (2.2MHz switching). The multitopology LT3519 operates with an input voltage up to 30V (40V transients) but the demo board has open LED protection set at 18V. The board is optimized to drive an LED string of up to 16V at 150mA in a SEPIC topology. The demo board operates from a 6V to 24V input voltage range.

LT3519 features in a low-side integrated 45V 750mA power switch, integrated catch diode, integrated compensation, 3000:1 PWM dimming ratio, overvoltage protection, shutdown control pin and analog LED current dimming control.
