LT3517（具 1.5A 开关电流的全功能 LED 驱动器）-AD代理

LT3517的基本参数

制造厂商：AD
产品类别：LED 驱动器 IC
技术类目：降压-升压发光二极管驱动器
功能描述：具 1.5A 开关电流的全功能 LED 驱动器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT3517的产品详情：

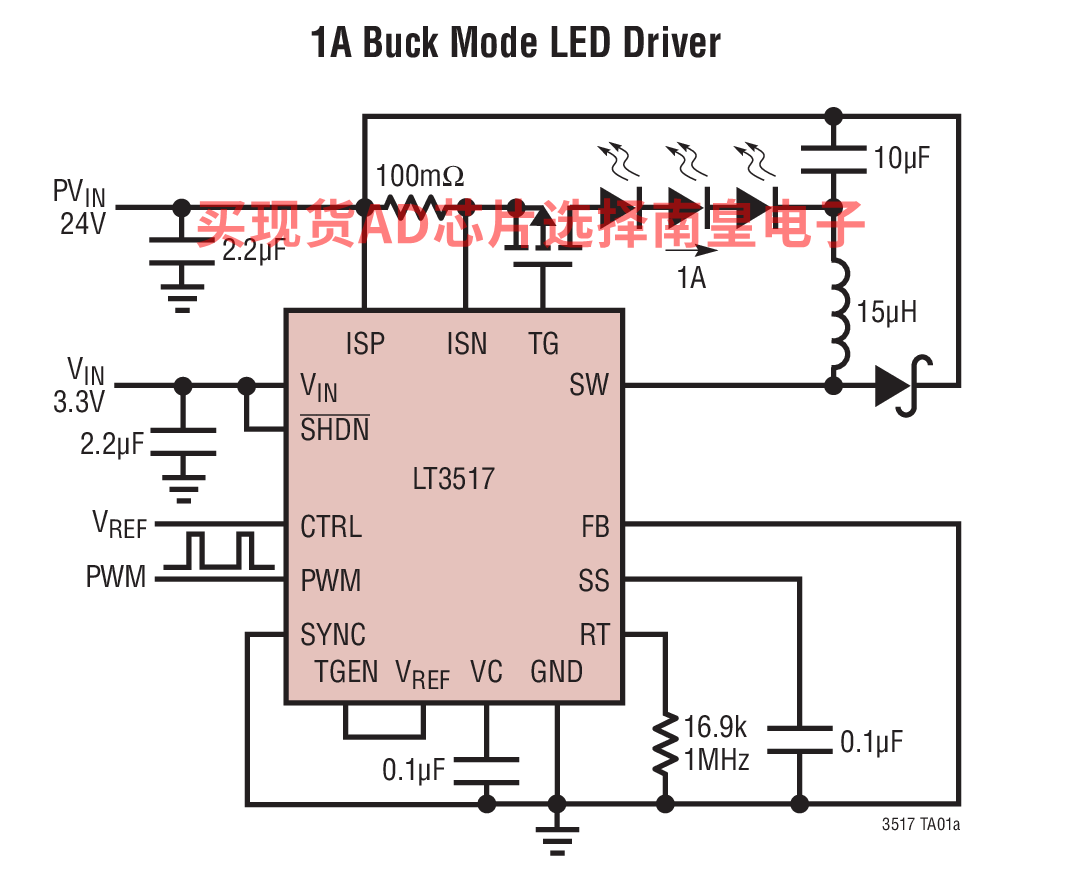

LT3517 是一个具有内部 1.5A、45V 开关的电流模式 DC/DC 转换器，专为驱动 LED 而设计。LT3517 起一个 LED 驱动器的作用，可在升压、降压和降压-升压模式运作。它组合了一个传统的电压环路和一个独特的电流环路，以充当一个恒定电流源或恒定电压源。可编程开关频率允许针对效率或元件尺寸要求来优化外部元件。能够使 LT3517 的开关频率与一个外部时钟信号同步。可利用一个 100mV 检测电阻器从外部设置 LED 电流。外部 PWM 输入提供了高达 5000 : 1 的 LED 调光能力。CTRL 引脚可提供另外的 10 : 1 调光比。

LT3517 采用小占板面积的 16 引脚 QFN (4mm x 4mm) 和 16 引脚 TSSOP 封装。LT3517 为恒定电压和恒定电流应用提供了一个完整的解决方案。

应用

显示器背面照明
汽车和航空电子设备照明
照明
扫描仪

LT3517的优势和特点：

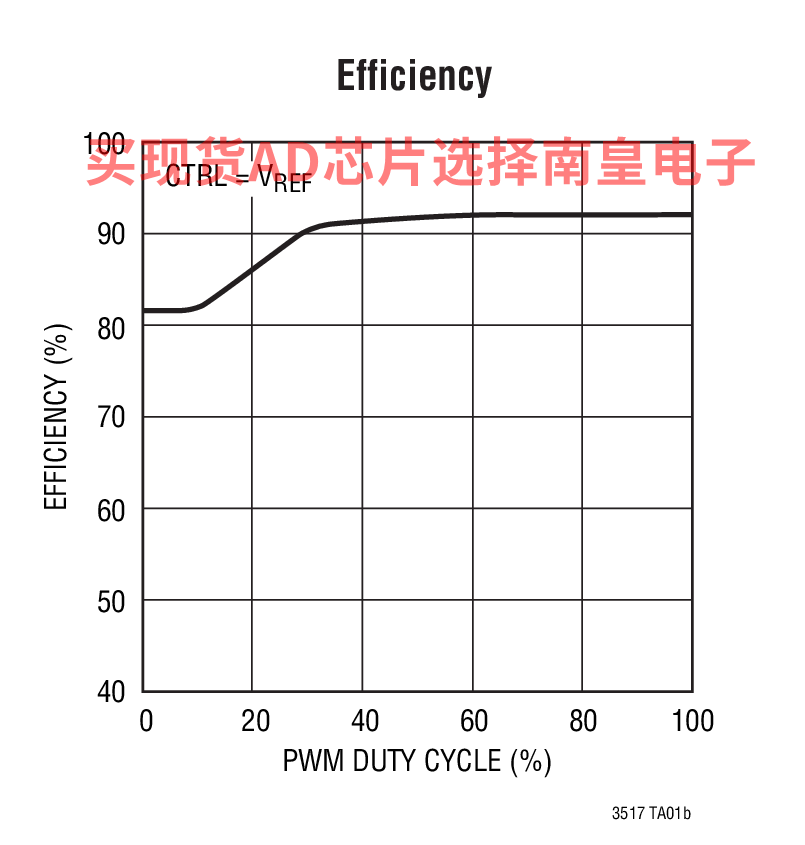

5000：1 True Color PWM 调光比
1.5A、45V 内部开关
100mV 高端电流检测
开路 LED 保护
可调的频率范围：250kHz 至 2.5MHz
宽输入电压范围：
- 工作于 3V 至 30V
- 瞬变保护至 40V
可工作于升压、降压和降压-升压模式
用于 PMOS LED 断接的栅极驱动器
恒定电流和恒定电压调节
CTRL 引脚提供 10 : 1 模拟调光
低停机电流：<1µA

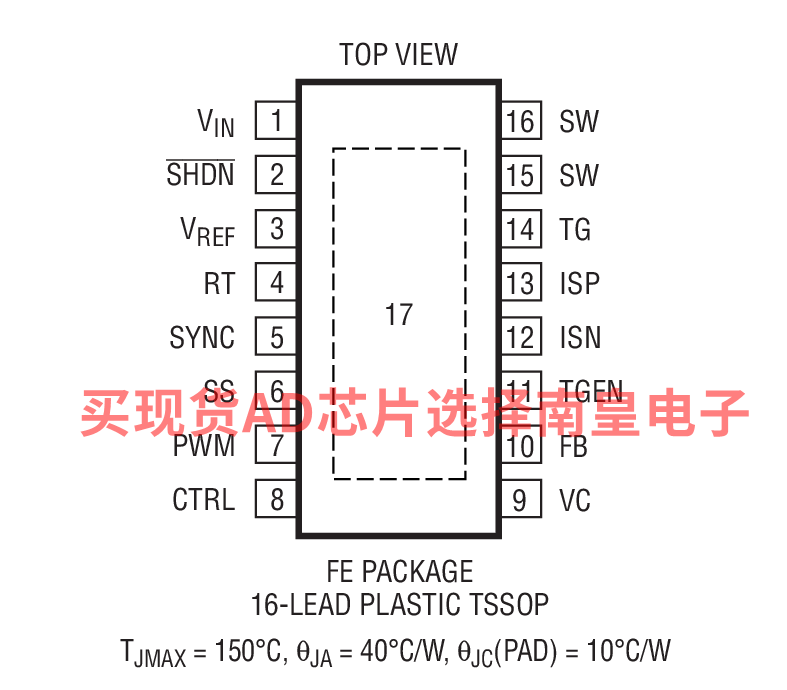

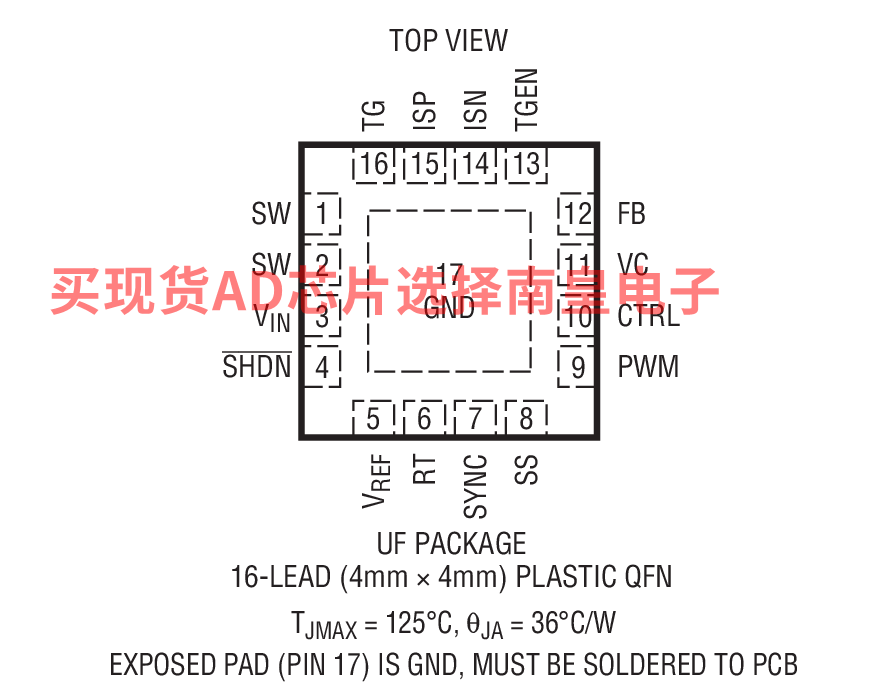

采用纤巧型 (4mm x 4mm) 16 引脚 QFN 和 16 引脚 TSSOP 封装

LT3517具体的完整产品型号参数及价格（美元）：

LT3517EFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：3.92（100-499个）；3.2（1000+个）

LT3517EFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.92（100-499个）；3.2（1000+个）

LT3517EUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：3.61（100-499个）；3.04（1000+个）

LT3517EUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.61（100-499个）；3.04（1000+个）

LT3517HFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 150C，AD官网报价：5.02（100-499个）；4.1（1000+个）

LT3517HFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：5.02（100-499个）；4.1（1000+个）

LT3517HUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 150C，AD官网报价：4.77（100-499个）；3.91（1000+个）

LT3517HUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.77（100-499个）；3.91（1000+个）

LT3517IFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：4.68（100-499个）；3.83（1000+个）

LT3517IFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.68（100-499个）；3.83（1000+个）

LT3517IUF#PBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.3（100-499个）；3.63（1000+个）

LT3517IUF#TRPBF，封装：16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.3（100-499个）；3.63（1000+个）

LT3517的评估套件：

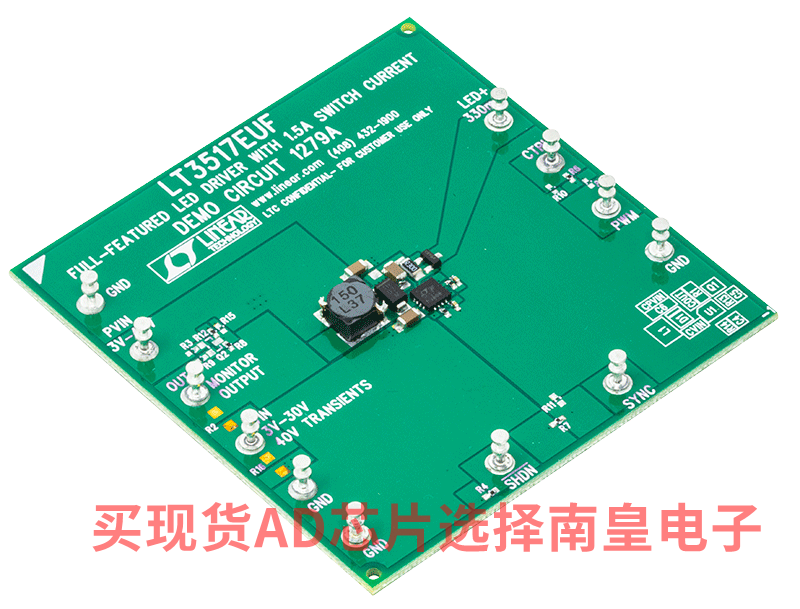

DC1279A：LT3517EUF | 升压LED驱动器，3V ≤ PVIN ≤ 40V，VLED高达40V (330mA)

演示电路1279是一款具有1.5A开关电流的全功能、多拓扑LED驱动器，内置LT3518。在升压拓扑中，该板经优化使用介于输入电压和40V之间的总LED电压驱动330mA LED串。输入电压范围(VIN)是3V至30V，且为转换开关(PVIN)供电的电源引脚具有3V至40V的输入电压范围。
