LT3500 是一款电流模式 PWM 降压型 DC/DC 转换器，具有一个内部 2.3A 开关。3V 至 40V 的宽输入范围使得 LT3500 很适合于对来自各种电源的功率进行调节，包括汽车电池、24V 工业电源和未调整的墙上适配器。

可利用电阻器设置的 250kHz 至 2.2MHz 频率范围和同步能力实现了效率和外部元件尺寸之间的优化。逐周期电流限制、频率折返和热停机功能提供了针对短路输出的保护作用。软起动功能可控制输出电压的斜坡速率，从而消除了启动期间的输入浪涌电流，并且提供了输出跟踪功能。

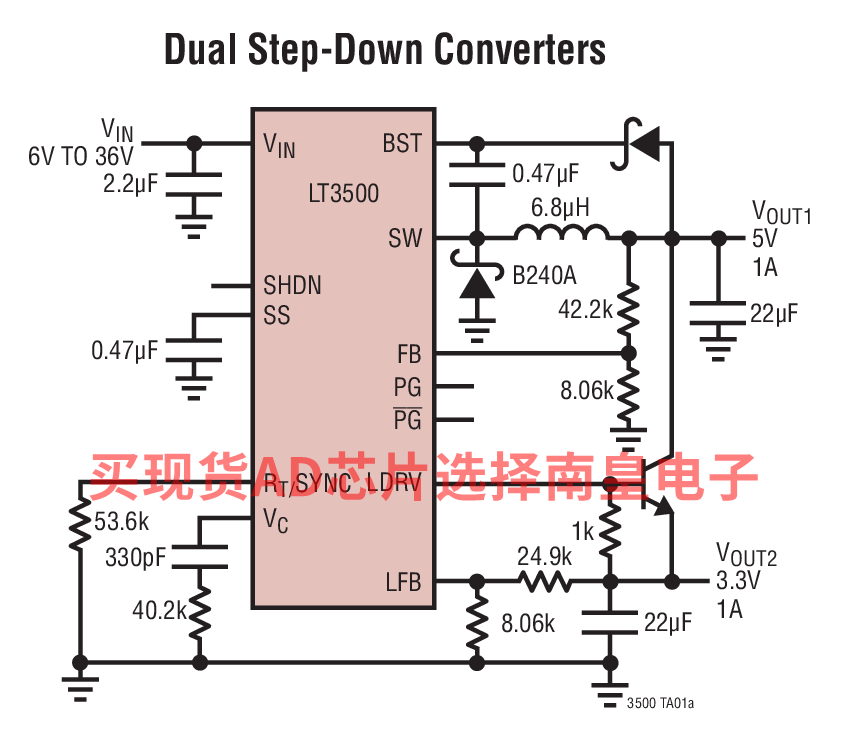

LT3500 包含一个具反馈控制功能的内部 NPN 晶体管，它可被配置为一个线性稳压器或线性稳压控制器。

LT3500 的低电流停机模式 (<12μA) 在电池供电型系统中实现了简易的电源管理。

• 汽车电池调节
• 工业控制
• 墙上变压器调节
• 分布式电源调节

• 宽输入范围：工作时为 3V 至 36V，最大值为 40V
• 在整个输入范围内提供短路保护
• 2A 输出电流能力
• 可调 / 可同步固定频率工作范围：250kHz 至 2.2MHz
• 软起动 / 跟踪功能
• 输出可调节到低至 0.8V
• 具 13mA 输出能力的可调线性稳压器/驱动器
• 具互补输出的电源良好比较器
• 低停机电流：12μA

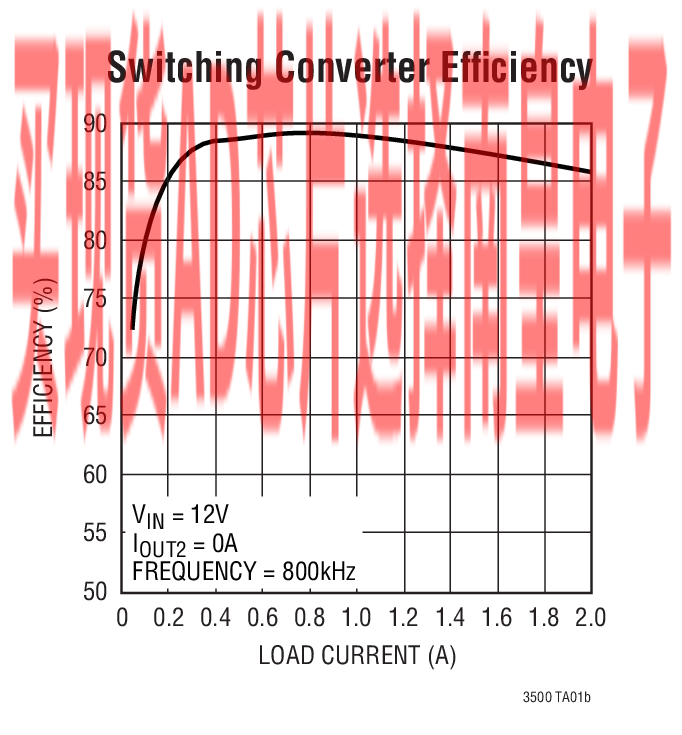

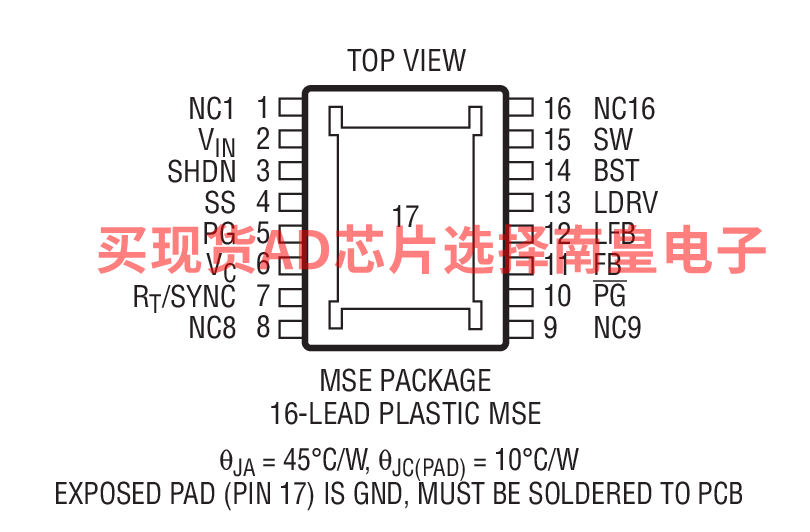

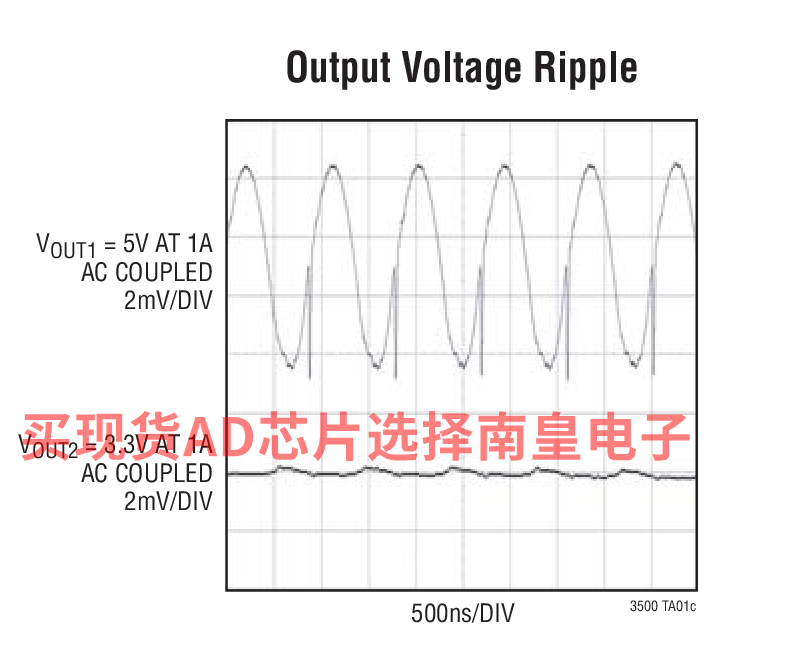

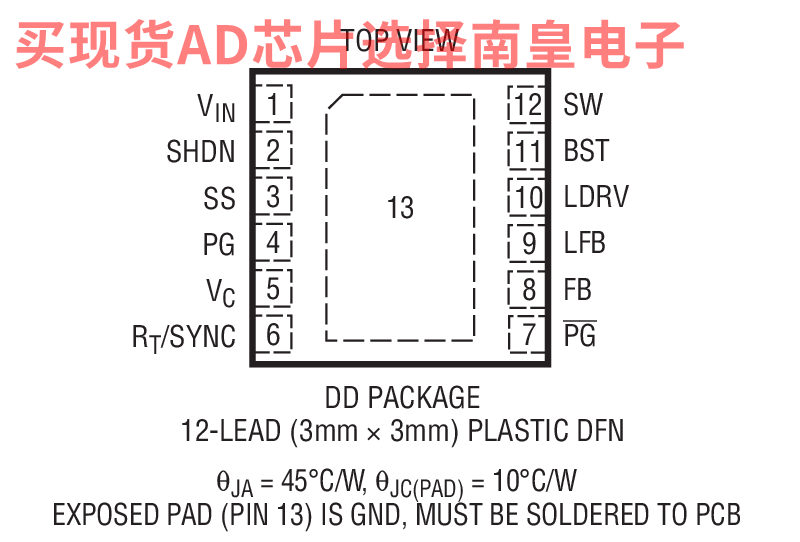

• 耐热增强型 3mm x 3mm DFN 或 16 引脚 MSOP 封装

LT3500EDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.31（100-499个）；3.64（1000+个）

LT3500EDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.31（100-499个）；3.64（1000+个）

LT3500EMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.59（100-499个）；3.75（1000+个）

LT3500EMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.59（100-499个）；3.75（1000+个）

LT3500HDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 150C，AD官网报价：5.48（100-499个）；4.63（1000+个）

LT3500HDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：5.48（100-499个）；4.63（1000+个）

LT3500HMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：5.79（100-499个）；4.74（1000+个）

LT3500HMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：5.79（100-499个）；4.74（1000+个）

LT3500IDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：5.16（100-499个）；4.36（1000+个）

LT3500IDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.16（100-499个）；4.36（1000+个）

LT3500IMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：5.46（100-499个）；4.47（1000+个）

LT3500IMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.46（100-499个）；4.47（1000+个）

DC1069A：LT3500EDD | 36V (40V Transient) 2.2MHz Step-Down Switching Regulator

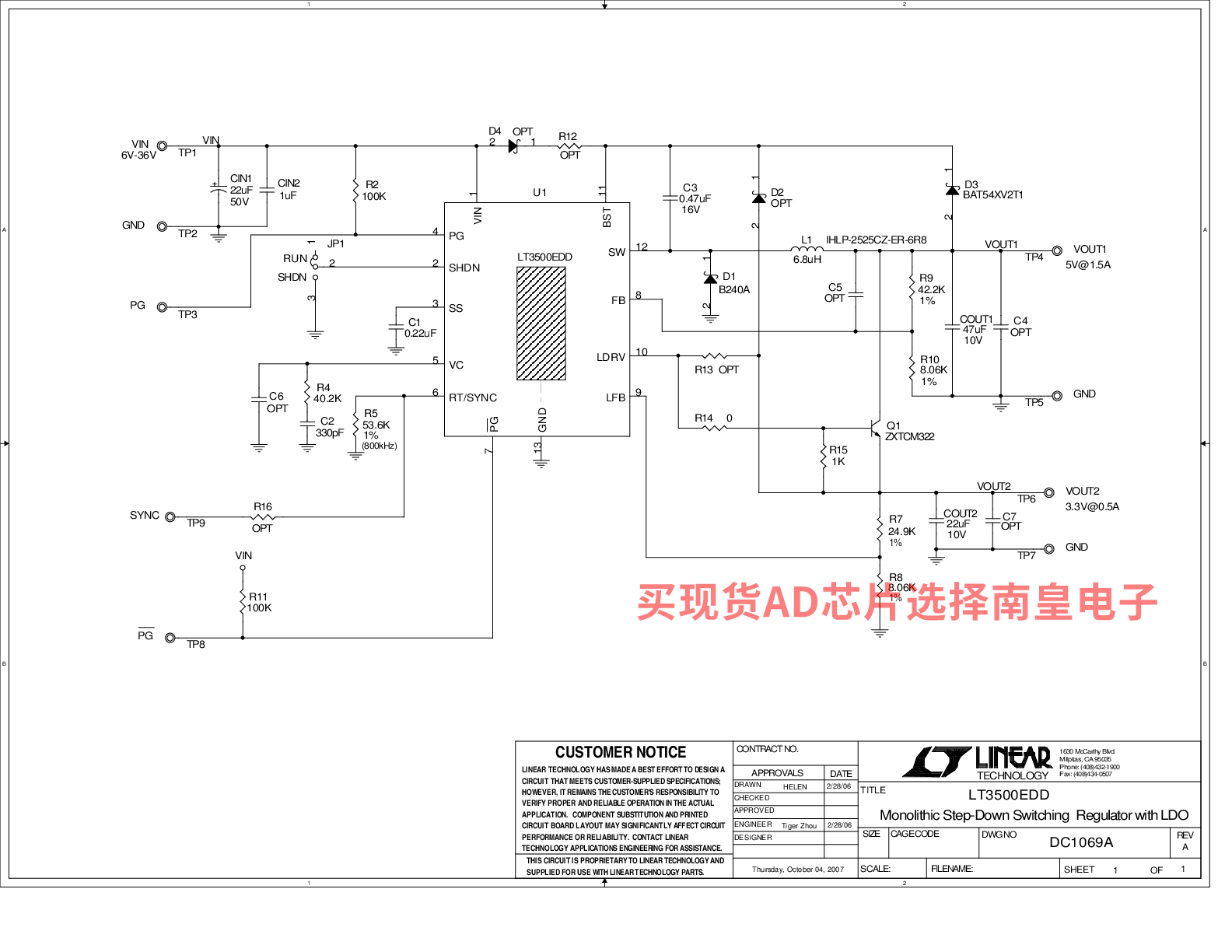

Demo circuit 1069A is a monolithic step-down switching regulator with LDO featuring LT3500. The demo circuit is designed for 5.0V and 3.3V outputs from a 6V to 36V input. The LDO output is configured as a post-regulator of the switching regulator output. The total current capability is up to 2A. The switching regulator can be synchronized to an external clock input or be resistor-programmed to a 250kHz to 2.2MHz internal oscillator. Programmable frequency allows for optimization between efficiency and external component size.

Cycle-by-cycle current limit, frequency foldback and thermal shutdown provide protections against a shorted output. The soft-start feature controls the ramp rate of the output voltage, eliminates input current surge during startup, and also provides output tracking.
