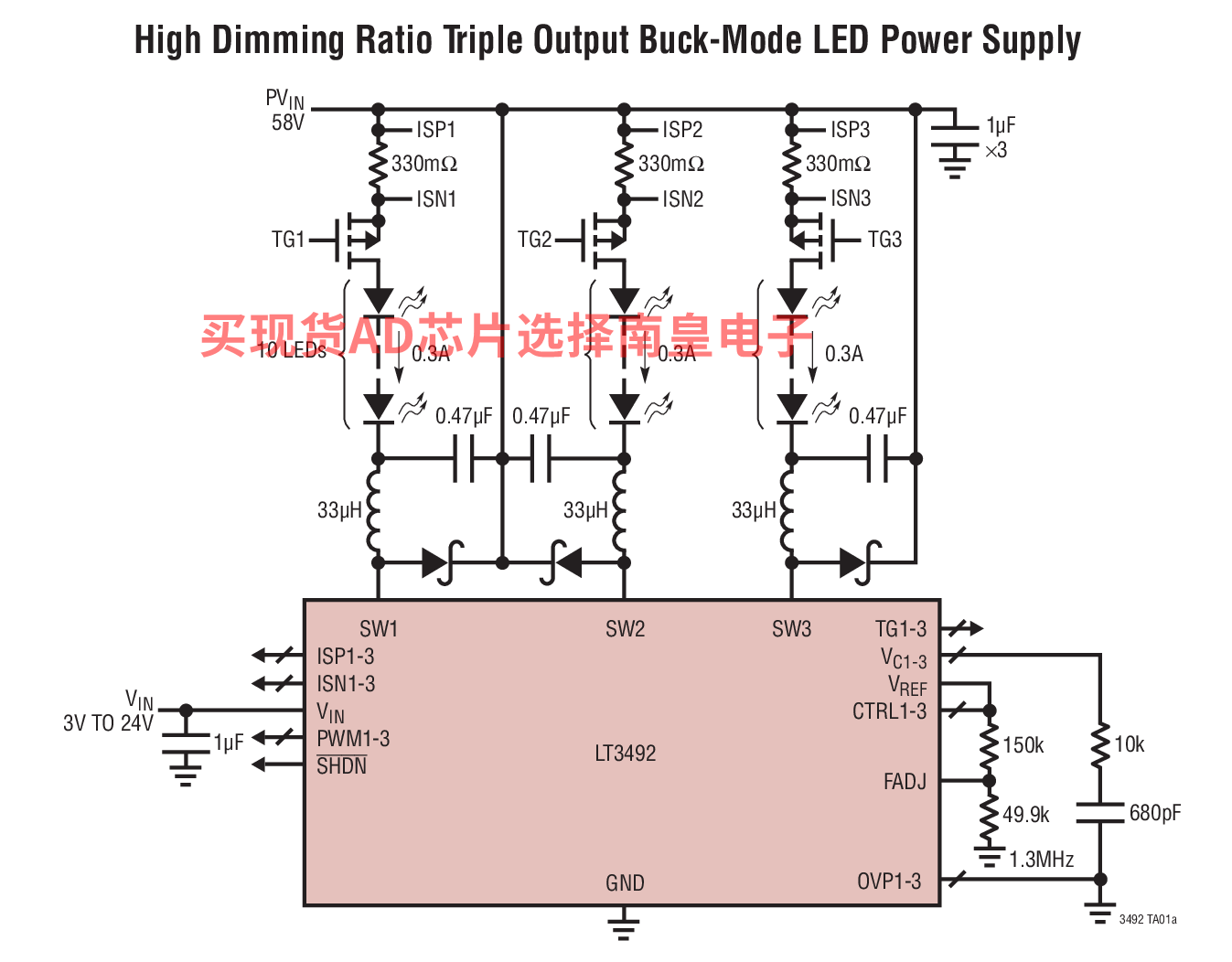

LT3492 是专为用作一个恒定电流源而设计的三通道输出 DC/DC 转换器，是驱动 LED 的理想选择。LT3492 可工作于降压、升压或降压-升压模式。LT3492 采用一种恒定频率、电流模式架构，因而在一个很宽的电源和输出电压范围内实现稳定操作。一个频率调节引脚允许用户在 330kHz 至 2.1MHz 的范围内设置开关频率，以优化效率和外部组件尺寸。

外部 PWM 输入在每个通道上提供了 3000:1 的 LED 调光控制。三个通道均具有内置栅极驱动器，用于驱动一个外部 LED 断接 P 沟道 MOSFET，从而提供了高调光范围。LT3492 每个通道的输出电流范围利用一个外部检测电阻器来设置。

CTRL 引脚用于调节 LED 电流，以实现模拟调光或过热保护功能。

• RGB 照明
• 广告牌和大型显示器
• 汽车和航空电子照明
• 恒定电流源

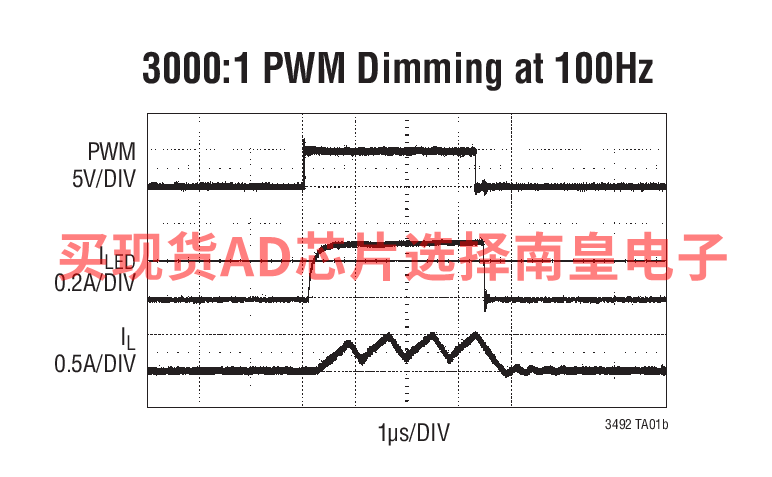

• True Color PWM 调光可提供高达 3000:1 的调光比
• 用于 PMOS LED 断接的内置栅极驱动器
• 具 600mA、60V 内部开关的三个独立驱动器通道
• 可工作于降压、升压、降压-升压模式
• CTRL 引脚可在 10mV 至 100mV 的范围内准确地设定 LED 电流检测门限
• 可调频率：330kHz 至 2.1MHz
• 开路 LED 保护
• 宽输入范围：

  • 工作电压范围为 3V 至 30V
  • 瞬变保护至 40V
• 表面贴装型组件

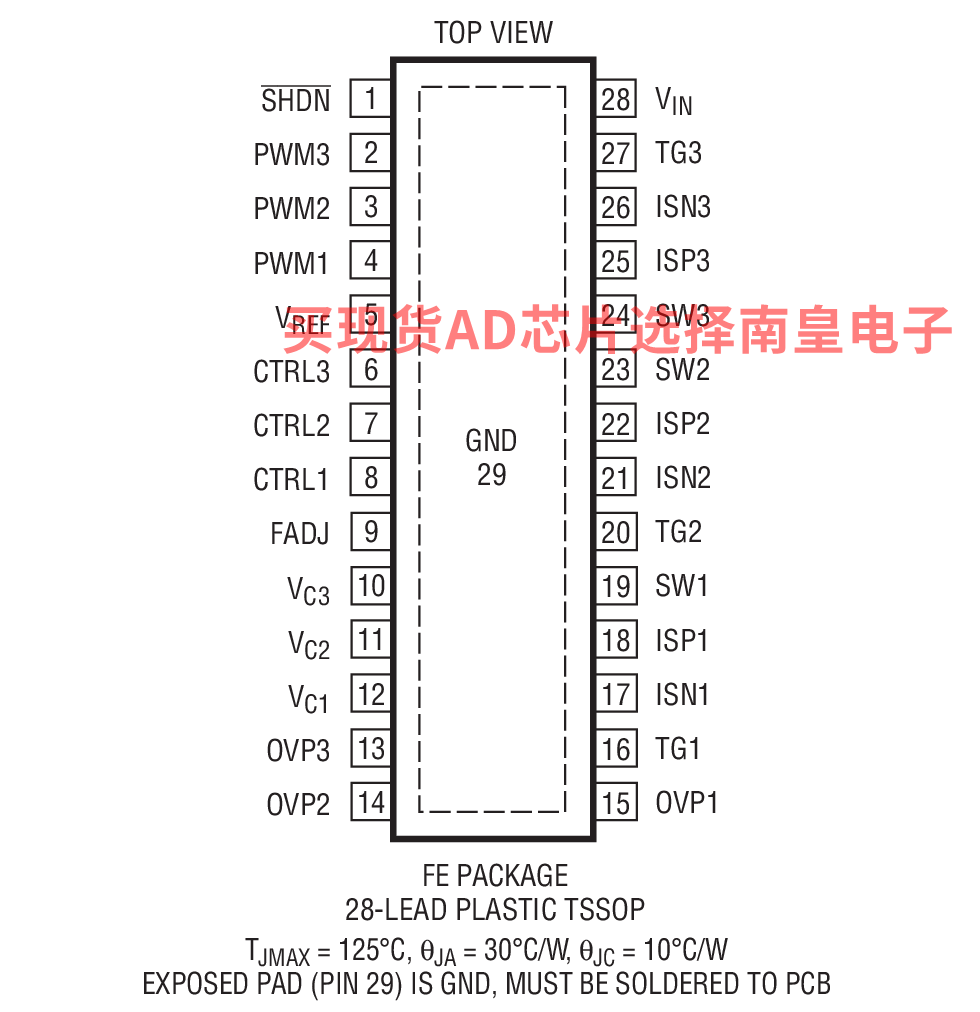

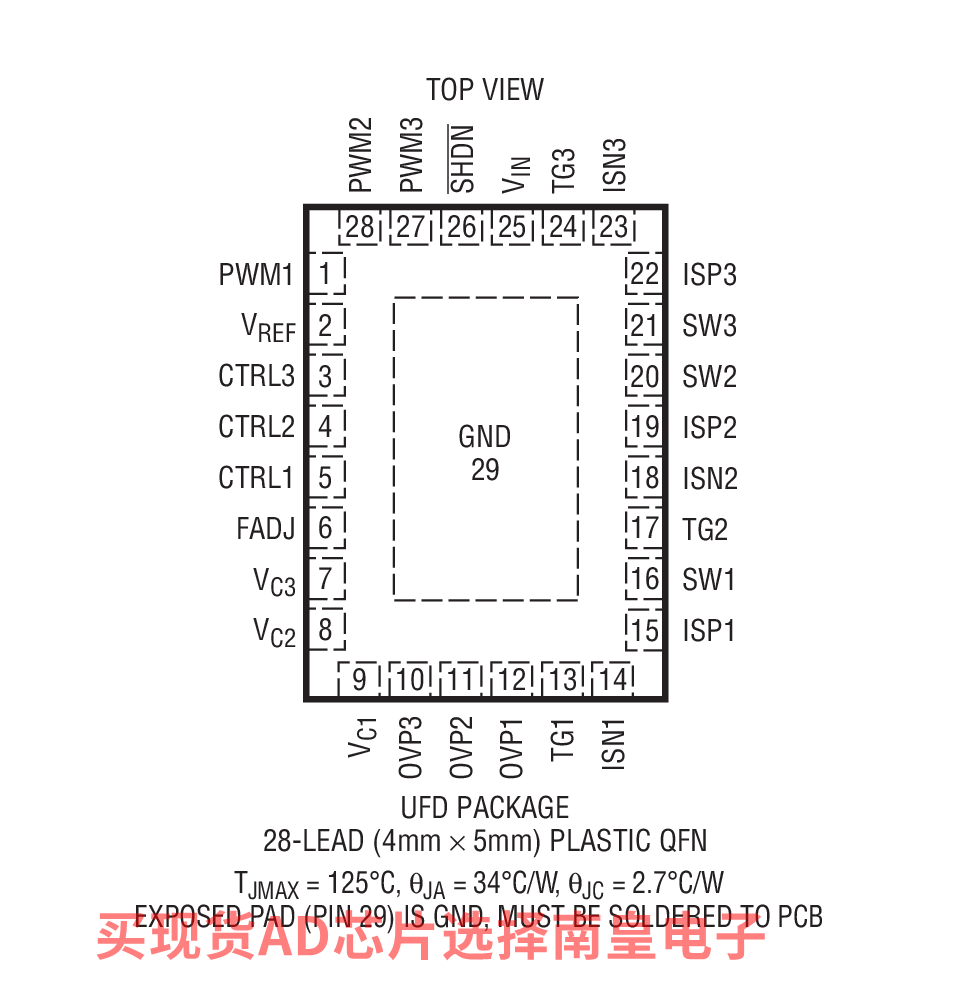

• 28 引脚 (4mm x 5mm) QFN 和 TSSOP 封装

LT3492EFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.26（100-499个）；4.3（1000+个）

LT3492EFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：5.26（100-499个）；4.3（1000+个）

LT3492EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.05（100-499个）；4.14（1000+个）

LT3492EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.05（100-499个）；4.14（1000+个）

LT3492IFE#PBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.16（100-499个）；5.05（1000+个）

LT3492IFE#TRPBF，封装：28-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：6.16（100-499个）；5.05（1000+个）

LT3492IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.92（100-499个）；4.85（1000+个）

LT3492IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.92（100-499个）；4.85（1000+个）

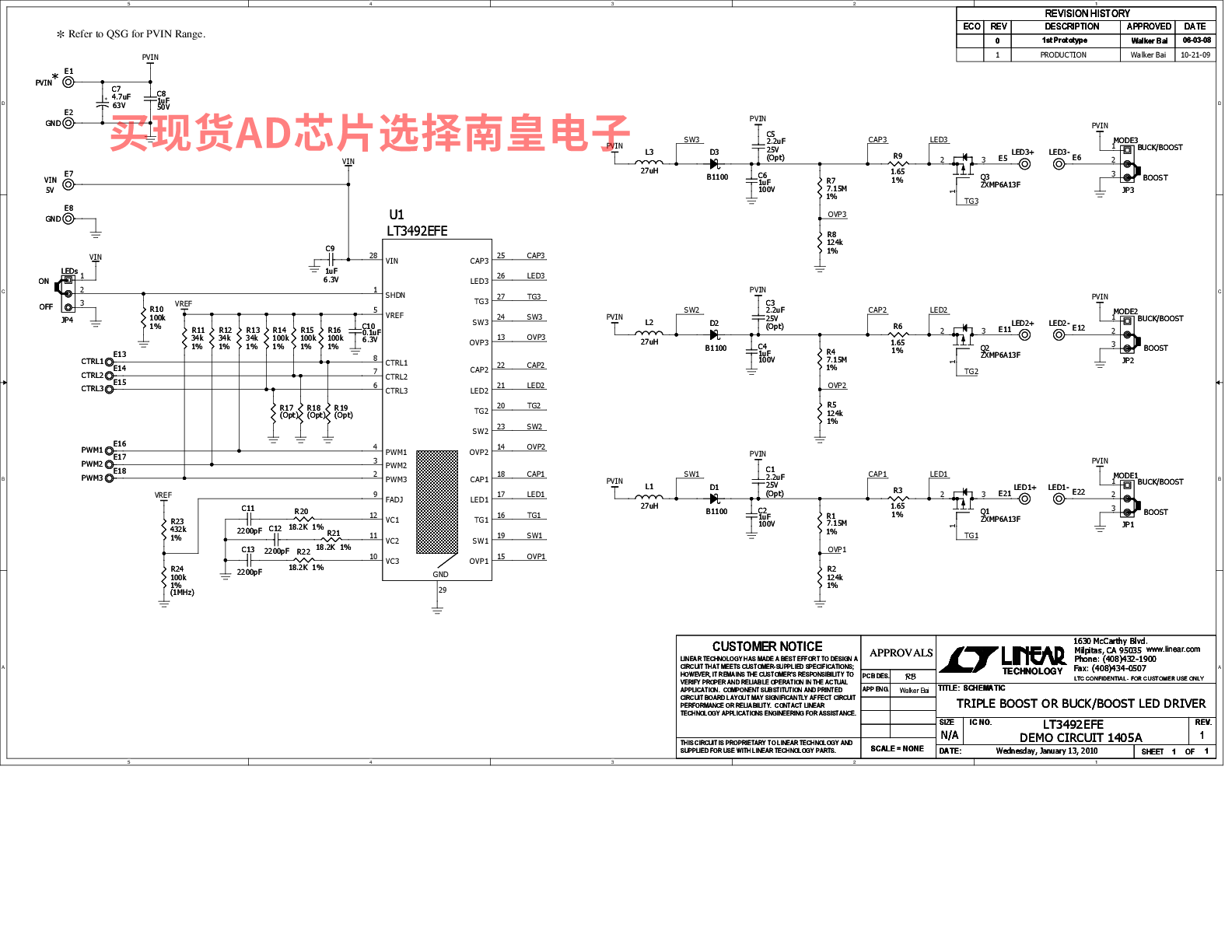

DC1405A：LT3492EFE Demo Board | Boost/Buck-Boost Triple Output LED Driver, 8V ≤ VIN ≤ 40V, VLED = 54V @ 61mA (x3)

Demonstration circuit 1405 is a Triple Boost or Buck/Boost LED Driver featuring the LT3492. The LT3492 is a triple output DC/DC converter designed to operate as current sources for driving LEDs using . Each of the three regulators on the demo board is independently operated. The board can be configured witheither boost (default) or buck-boost mode; buck mode is not supported. The current for each output is 61mA in either mode.

The IC's input voltage range is 8V to 30V with 40V transient protection; however the LEDs input power source can be as high as 40V. The overvoltage protection (open LED detect) is set at 58V. For a typical application with a LED voltage of 3.6V, each boost circuit can drive around 15 LEDs. Applications with different input voltages and load combinations can be demonstrated on this circuit with some board modifications.
