LT3486 是一款双通道升压型 DC/DC 转换器，专为从单节锂离子电池以恒定电流来驱动多达 16 个白光 LED 而设计 (每个转换器驱动 8 个串联的白光 LED)。LED 的串联连接提供了相等的 LED 电流，从而产生均匀的亮度。两个独立的转换器能够驱动不对称的 LED 串。

两个 LED 串的调光可通过各自的 CTRL 引脚进行独立控制。一个内部调光系统允许通过向各个 PWM 引脚馈送一个 PWM 信号来把调光范围扩展至高达 1000:1。LT3486 的工作频率可以利用一个外部电阻器设定在 200kHz 至 2.5MHz 的范围内。一个 200mV 的低反馈电压 (±3% 准确度) 最大限度地降低了电流设定电阻器中的功率损失，从而实现更佳的效率。其他的特点包括输出电压限制 (当 LED 断接时) 和过热保护功能。

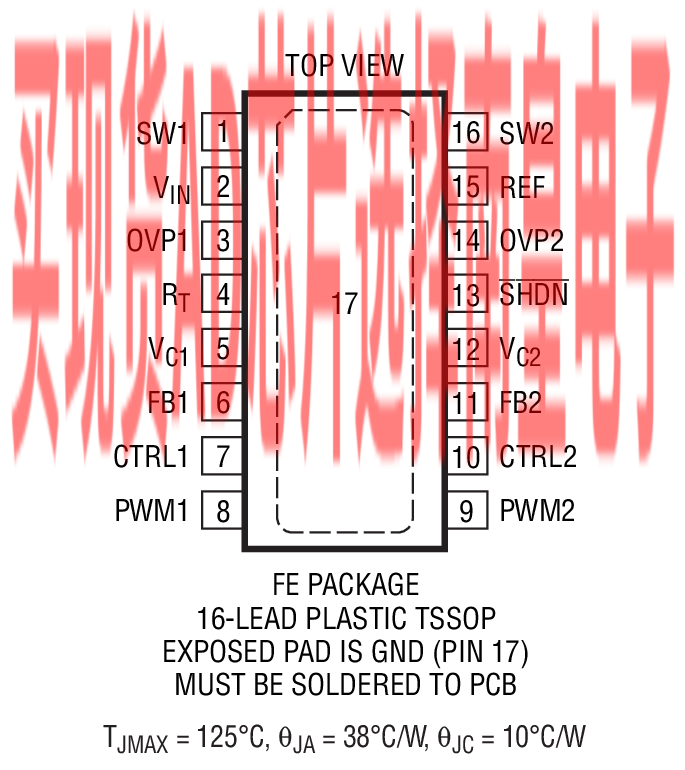

LT3486 采用节省空间的 16 引脚 DFN (5mm x 3mm x 0.75mm) 和 16 引脚耐热增强型 TSSOP 封装。

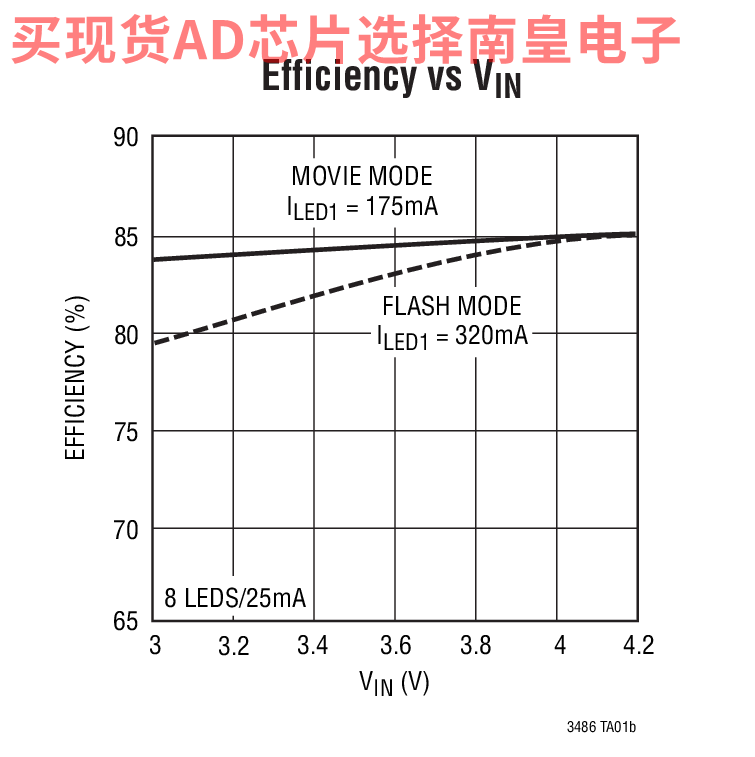

• 笔记本 PC 显示器
• 用于蜂窝电话的 LED 相机照明灯
• 汽车仪表盘照明
• 航空电子设备显示器

• 宽 (1000 : 1) PWM 调光范围 (无色偏)
• LED 驱动器的独立调光和停机控制
• 可从单节锂离子电池以 25mA 驱动多达 16 个白光 LED (每个驱动器负责驱动 8 个 LED)
• 可从 12V 电源以 100mA 驱动多达 16 个白光 LED (每个驱动器负责驱动 8 个 LED)
• ±3% LED 电流编程准确度
• 开路 LED 保护：36V 箝位电压
• 固定频率操作：高达 2.5MHz
• 宽输入电压范围：2.5V 至 24V
• 低停机电流：ICC < 1μA
• 过热保护
• 采用 (5mm x 3mm x 0.75mm) 16 引脚 DFN 和 16 引脚耐热增强型 TSSOP 封装

LT3486EDHC#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.34（100-499个）；2.86（1000+个）

LT3486EDHC#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.34（100-499个）；2.86（1000+个）

LT3486EFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；2.99（1000+个）

LT3486EFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.48（100-499个）；2.99（1000+个）

LT3486IFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：4.15（100-499个）；3.5（1000+个）

LT3486IFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.15（100-499个）；3.5（1000+个）

DC876A：LT3486EFE演示板 | 双通道升压LED驱动器，3V ≤ VIN ≤ 25V， VLED （高达36V，100mA (×2)）

演示电路876是一款具有宽调光范围的双通道升压白光LED驱动器，内置LT3486。该板经过优化，具有3V至25V的PVIN输入电压，可提供两个输出，每个输出以100mA电流驱动6、8或10个白光LED串。最大LED输出电压必须小于36V，因为在开路负载下输出端过压保护会将最大输出电压限制为36V。

LT3486具有高输入电压范围、高效率低端内部1.3A NPN电源开关、接地基准低压电流检测电阻、用于1000:1调光比的PWM引脚、用于亮度调整的控制引脚、过压保护、关断控制引脚、外部可编程开关频率、低关断电流和内部软启动电容，使其成为强大的多功能LED驱动IC，适合便携式应用和显示屏。
