LT3474 / LT3474-1 是一款固定频率降压型 DC/DC 转换器，专为用作一个恒定电流源而设计。一个内部检测电阻器负责监视输出电流以实现准确的电流调节，非常适合于驱动高电流 LED。高输出电流准确度可在一个很宽的范围内 (35mA 至 1A) 得到保持，从而提供了一个宽调光范围。

独特的 PWM 电路实现了 400:1 的调光范围，因而避免了 LED 电流调光操作中常见的彩色漂移。

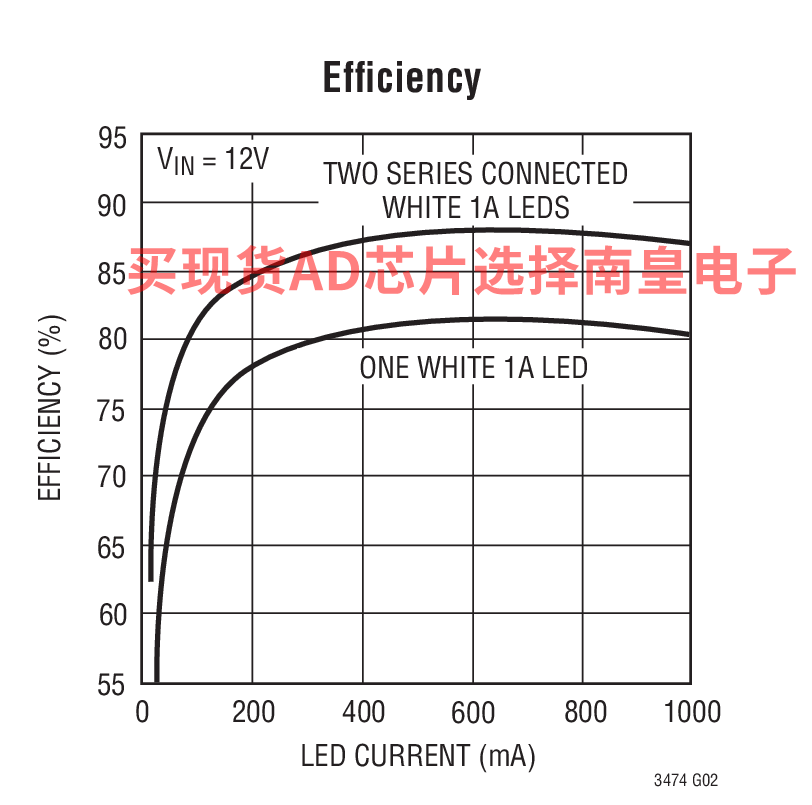

高开关频率提供了诸多优点，并允许采用小电感器和陶瓷电容器。小电感器与 16 引脚 TSSOP 表面贴装封装相结合，使得占用空间和成本均低于替代解决方案。而恒定开关频率与低阻抗陶瓷电容器的组合将产生低和可预测的输出纹波。

凭借其 4V 至 36V 的宽输入范围，LT3474 / LT3474-1 可对各种电源 (从 5V 逻辑电源轨到未调整的墙上变压器、铅酸电池和分布式电源等一应俱全) 进行调节。电流模式 PWM 架构提供了快速瞬态响应和逐周期电流限制功能。频率折返和热停机功能提供了额外的保护。

• 汽车和航空照明
• 建筑物局部照明
• 显示器背面照明
• 恒定电流源

• True Color PWM 提供了恒定彩色和 400:1 的调光范围
• 宽输入范围：4V 至 36V
• 高达 1A 的 LED 电流
• 200kHz 至 2MHz 的可调开关频率
• LED 电流的可调控制
• 集成升压二极管
• 可在 35mA 至 1A 的宽范围内维持高输出电流准确度
• LED 开路 (LT3474) 和短路保护
• 高端检测允许把负极接地
• 采用小型电感器和陶瓷电容器
• LT3474-1 驱动 LED 串高达 26V
• 紧凑的 16 引脚 TSSOP 耐热增强型表面贴装封装

LT3474EFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：3.93（100-499个）；3.38（1000+个）

LT3474EFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.93（100-499个）；3.38（1000+个）

LT3474EFE-1#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LT3474EFE-1#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LT3474IFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：4.7（100-499个）；4.03（1000+个）

LT3474IFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.7（100-499个）；4.03（1000+个）

LT3474IFE-1#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：4.84（100-499个）；3.96（1000+个）

LT3474IFE-1#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.84（100-499个）；3.96（1000+个）

DC842A：LT3474EFE/IFE演示板 | 降压LED驱动器，6V ≤ VIN ≤ 36V，VLED = 3.9V (1A)

演示电路842内置LT3474，这是一款采用紧凑型16引脚TSSOP散热增强型封装的恒频1A降压LED驱动器。该演示电路设计用于在6V至36V宽输入电压范围内驱动单个Lumileds Luxeon III star白光LED（板上包括）。典型的LED正向电压为3.9V (1A)。

高开关频率方案可使用小型电感和陶瓷电容以便节省空间和成本。电流模式PWM方案提供快速瞬态响应和逐周期电流限值。频率折返和热关断提供额外保护。

DC1309A：LT3474EFE-1 Demo Board | Buck LED Driver, 4 ≤ VIN ≤ 36V, VLED up to 26V @ 1A

Demonstration circuit 1309 features the LT3474-1 36V step-down 1A LED driver. The demonstration circuit is designed to drive a string of 1A LEDs from a high input voltage. The LT3474-1 operates with a 4V to 36V input voltage range and maintains high LED current accuracy from 35mA to 1A.The LT3474-1 can be dimmed with itsanalog CTRL pin or with a PWM dimming input signal. A few simple modifications can be made to DC1309 in order to add PWM dimming to the circuit.

An external overvoltage protection clamp provides open LED protection and is set to about 24V on DC1309A. The level of the clamp can be changed by replacing the zener diode (D4) with a different zener diode. The LT3474-1 differs from the LT3474 inits output voltage capability. The LT3474 has a 13V clamp that does not allow the use of an LED string of greater than 13V on the output. However, LT3474-1 does not have this clamp and it can power LEDs up to 26V, as long as the external clamp is adjusted correctly.
