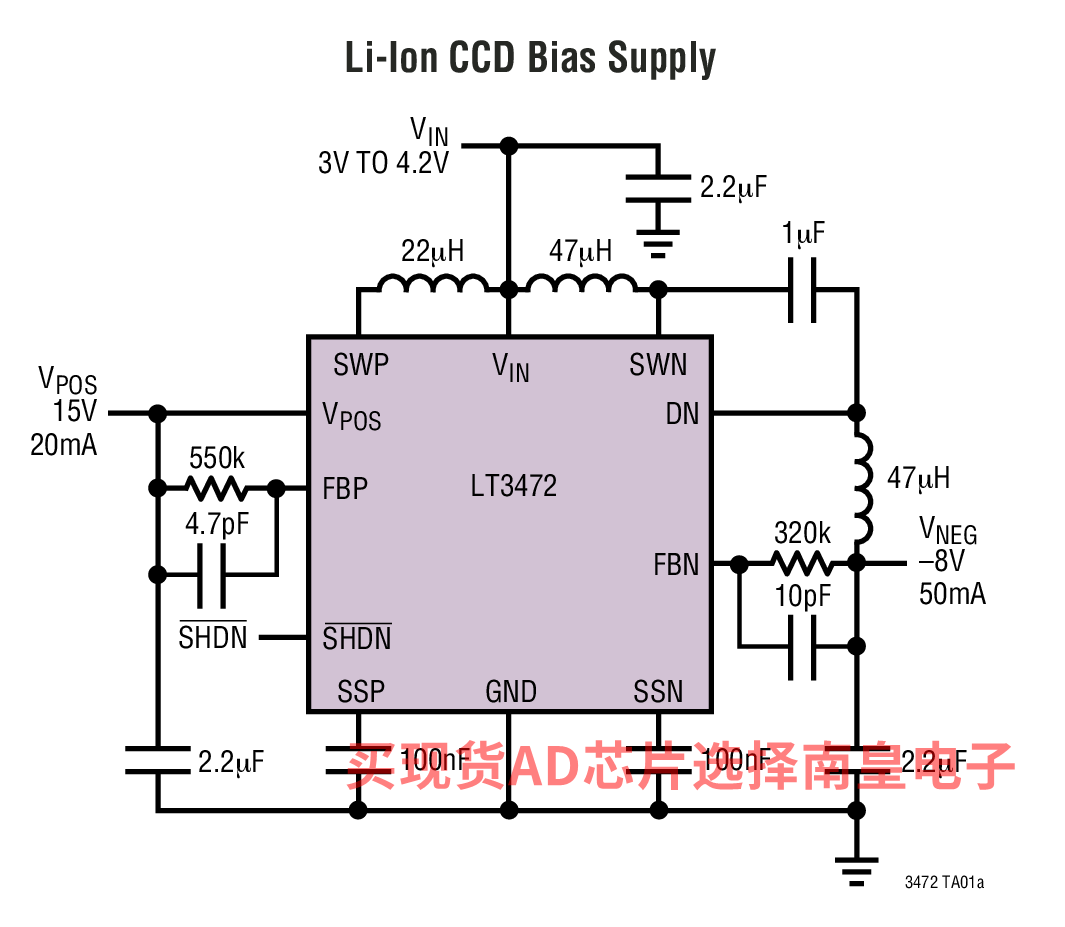

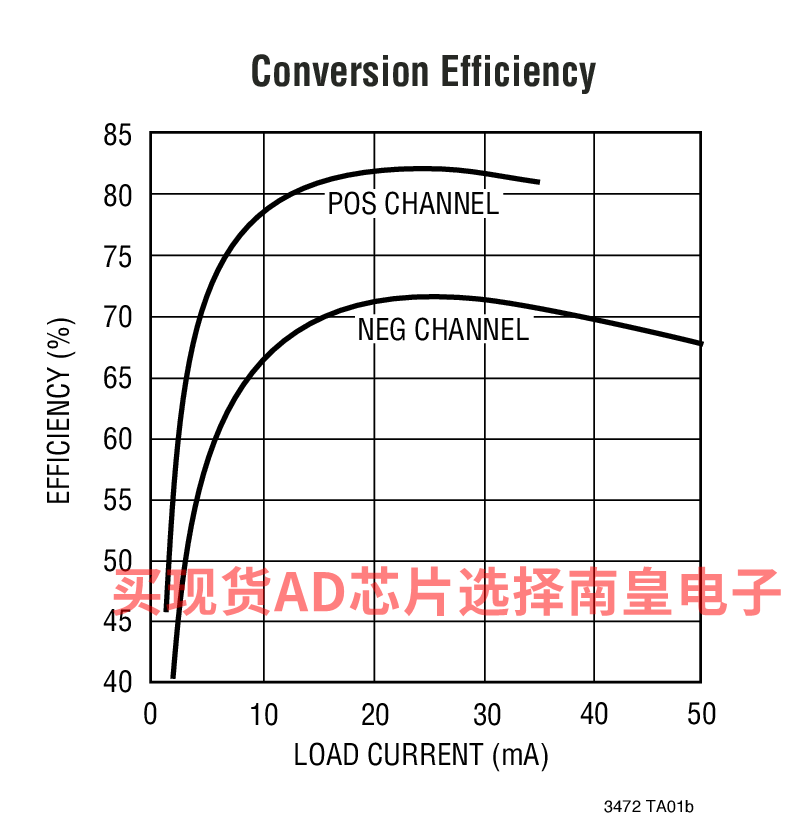

LT3472 双通道开关稳压器可生成用于对 CCD 成像器进行偏置的正输出和负输出。该器件可在采用单节锂离子电池的情况下产生 -8V/50mA 和 15V/20mA，从而能够为众多常见的 CCD 成像器提供偏置。开关频率为 1.1MHz 的 LT3472 采用纤巧、扁平的电容器和电感器，并产生了易于滤除的低噪声输出。肖特基二极管是内置的，而且每个信道的输出电压是采用一个电阻器来设定的，从而减少了外部组件的数目。整个解决方案的高度不足 1mm，占板面积仅为 50mm2。

在正通道达到其终值的 88% 之前，内部排序电路将使负信道失效，因而可确保两个输出之和始终为正值。每个输出都采用了独立的软起动电容器，这就使得能够对每个输出的斜坡上升进行独立控制。

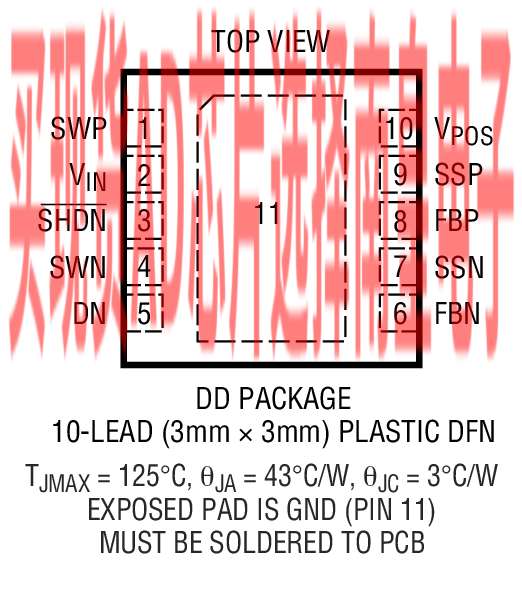

LT3472 采用扁平（高度为 0.75mm）10 引脚 3mm×3mm DFN 封装。

?

应用

• CCD 偏置
• TFT LCD 偏置
• OLED 偏置
• 用于运算放大器的正负电源轨生成

• 从单节锂离子电池生成 15V/20mA、-8V/50mA 输出
• 内部肖特基二极管
• VIN 范围：2.2V 至 16V
• 高达 ± 34V 的输出电压
• 可采用电容器来对软起动功能进行编程
• 排序：正输出可在负输出开始之前达到终值的 88%
• 只需采用一个电阻器即可设置输出电压
• 恒定开关频率确保了低噪声输出
• 采用 10 引脚 (3mm x 3mm) DFN 封装

LT3472EDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；2.37（1000+个）

LT3472EDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.48（100-499个）；2.37（1000+个）

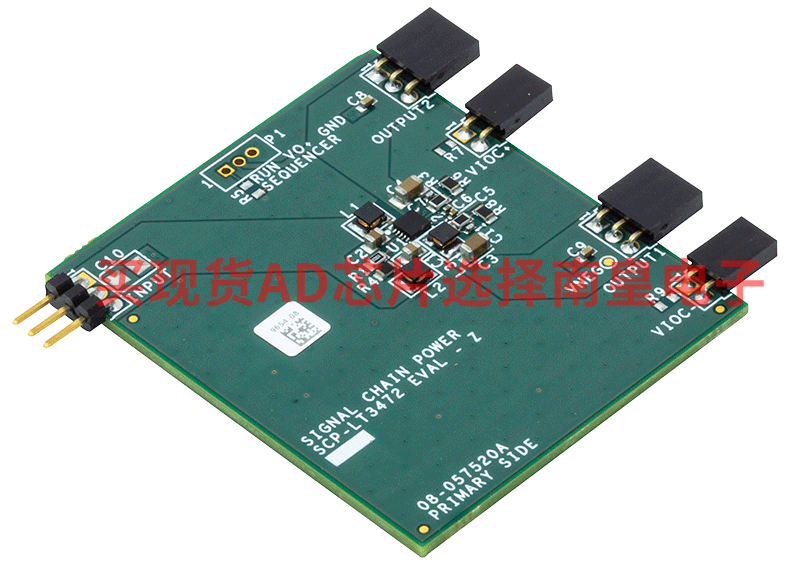

SCP-LT3472-EVALZ：LT3472 信号链评估板 | 双升压/反相μ电源转换器

演示电路 SCP-LT3472-EVALZ 是一款采用 LT3472EDD 的双输出转换器。升压转换器旨在当负载为 25mA 至 45mA 时，将 2.7V 至 4.2V 的输入转换为 15V 的输出。当负载为 35mA 至 65mA 时，反相电路从同一输入产生 –8V 输出。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

SCP-INPUT-EVALZ SCP-OUTPUT-EVALZ SCP-1X5BKOUT-EVALZ SCP-THRUBRD-EVALZ SCP-FILTER-EVALZ SCP-1X2BKOUT-EVALZ SCP-5X1-EVALZ

为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT3472 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT3472 数据手册。
