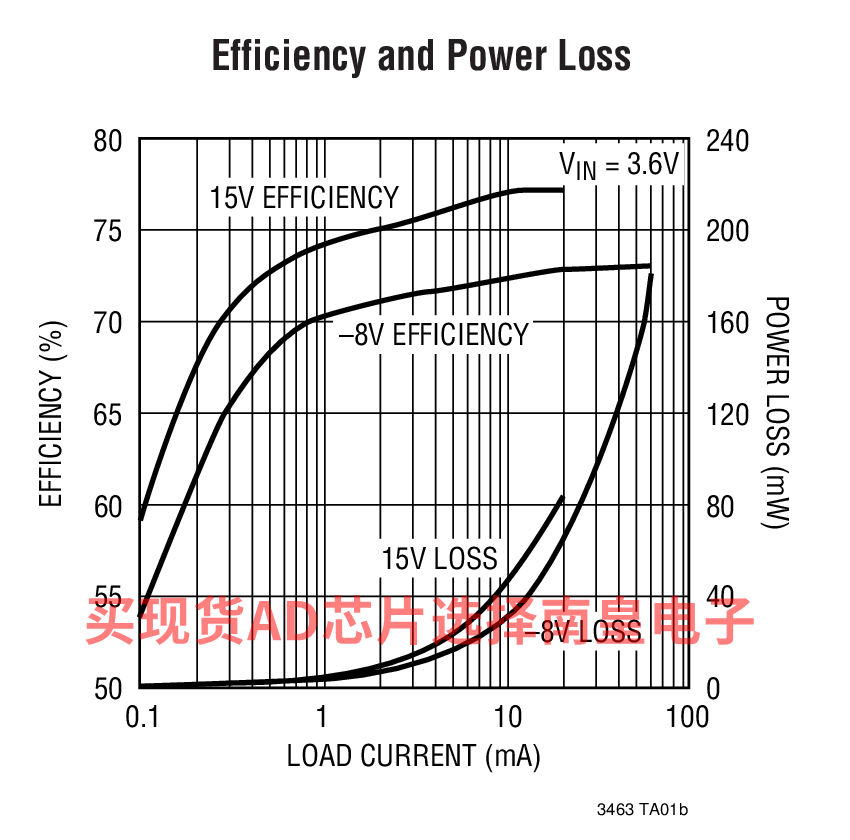

LT3463 / LT3463A 是采用 10 引脚 3mm x 3mm DFN 封装并具内部肖特基二极管的双通道微功率 DC/DC 转换器。负和正 LT3463 转换器具有 250mA 电流限值。LT3463A 正转换器也具有一个 250mA 电流限值，而负转换器则具有一个 400mA 电流限值。这两款器件均具有一个 2.4V 至 15V 的输入电压范围，因而使其成为众多应用的理想选择。每个转换器具有仅 20μA 的静态电流，在停机模式中则进一步减小到 1μA 以下。一种电池限制、固定关闭时间控制方案可保存工作电流，从而在很宽的负载电流范围内实现了高效率。42V 开关可轻而易举地产生高达 ±40V 的高电压输出，并不需要采用昂贵的变压器。300ns 的低关闭时间允许使用纤巧的扁平电感器和电容器，以在十分重视空间的便携式应用中将器件的占板面积和成本降至较小。

应用

• CCD 偏置
• LCD 偏置
• 手持式计算机
• 数码相机



• 可产生经过良好调节的正和负输出
• 低静态电流：

  • 在正常工作模式中为 20μA (每个转换器)
  • 在停机模式中 <1μA
• 内部 42V 电源开关
• 内部 42V 肖特基二极管
• 低 VCESAT 开关：在 150mA 时为 180mV
• 输入电压范围：2.4V 至 15V
• 高输出电压：达 ±40V
• 扁平 (仅高 0.8mm) 3mm x 3mm DFN 封装



LT3463AEDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.63（100-499个）；2.37（1000+个）

LT3463AEDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.63（100-499个）；2.37（1000+个）

LT3463EDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.63（100-499个）；2.37（1000+个）

LT3463EDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.63（100-499个）；2.37（1000+个）

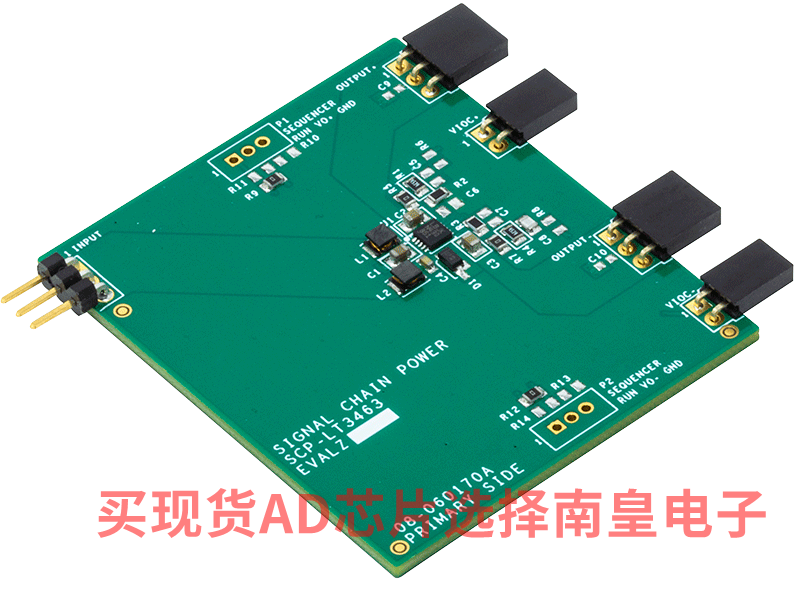

SCP-LT3463-EVALZ：LT3463 信号链评估板 | 带 Int 肖特基的双μ电源升压/反相

演示电路 SCP-LT3463-EVALZ 是双输出 DC-DC 转换器，旨在产生双极性调节电压，为多个信号链供电。正调节器是升压转换器（具有 20V 输出），另一个则是反相电荷泵（具有 –20V 输出）。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

SCP-INPUT-EVALZ SCP-OUTPUT-EVALZ SCP-1X5BKOUT-EVALZ SCP-THRUBRD-EVALZ SCP-FILTER-EVALZ SCP-1X2BKOUT-EVALZ SCP-5X1-EVALZ

为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT3463 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT3463 数据手册。

---

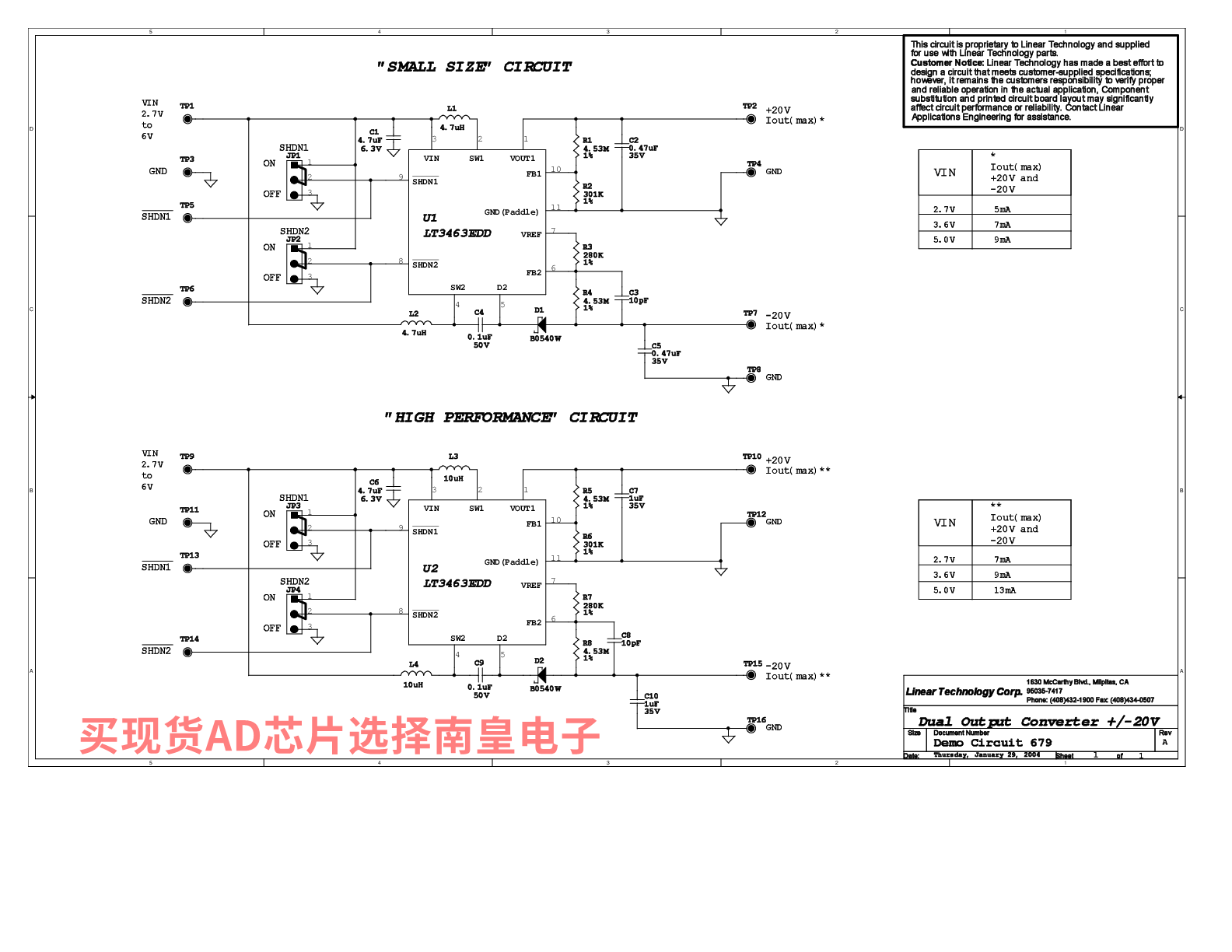

DC679A：LT3463EDD | 双路输出转换器，2个电路， VIN = 2.7V 至 6V， ±20VOUT (9mA) 和 ±20VOUT (13mA)

演示电路679在两个电路中内置LT3463EDD。一个电路针对小尺寸（最大输出电流9mA）进行了优化，另一个电路针对高性能（最大输出电流13mA）进行了优化。两个电路均为具有2.7V至6V输入电压范围的双路输出±20V电压稳压器。正稳压器是一款升压转换器，负稳压器是一款反相电荷泵。
