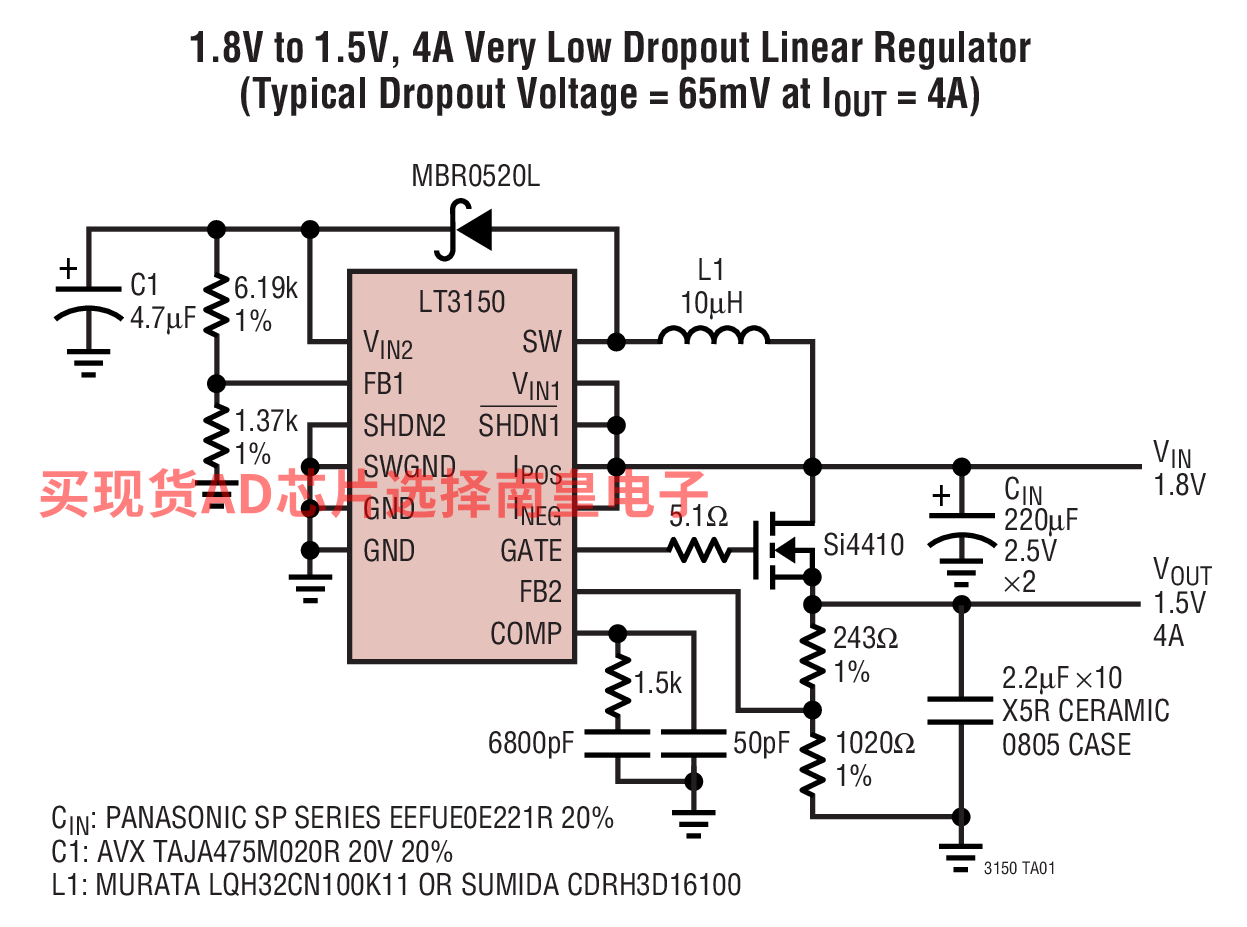

LT3150 驱动一个作为源极跟随器的低成本外部 N 沟道 MOSFET，以产生一个快速瞬态响应、非常低压差电压线性稳压器。N 沟道 MOSFET RDS(ON) 的选择可为低 VIN 至低 VOUT 转换应用提供低于 300mV 的压差电压。

LT3150 包括一个负责产生用于 N 沟道 MOSFET 之栅极驱动电压的固定频率升压型稳压器。在内部补偿的电流模式 PWM 架构结合 1.4MHz 开关频率，允许使用纤巧的低成本电容器和电感器。

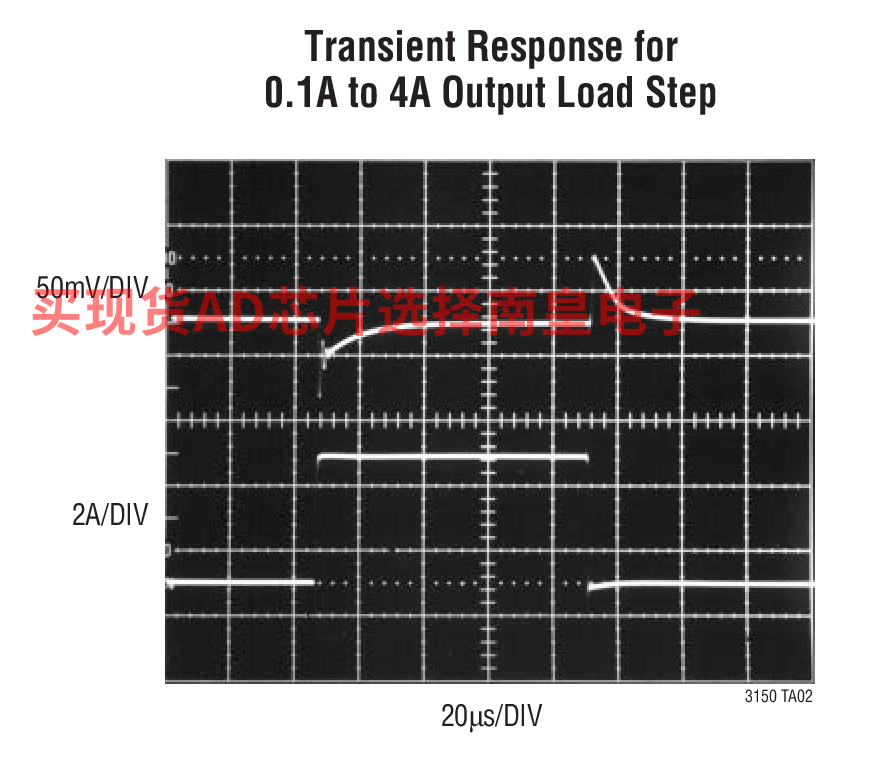

LT3150 的瞬态负载性能利用陶瓷输出电容器进行了优化。一个精准的 1.21V 基准可适应低电压电源。

保护功能包括一个用于激活故障定时器电路的高压侧电流限制放大器。一个多功能停机引脚可提供具锁断的电流限制超时、过压保护或热停机。升压型转换器的独立停机控制提供了接通 / 关断和 LDO 输出电压的排序控制。

• 微处理器、ASIC 和 I/O 电源
• 非常低压差输入至输出转换
• 逻辑终端电源



• 利用陶瓷输出电容器优化了快速瞬态响应
• FET RDS(ON) 限定了压差电压
• ±1% 基准容限 (在整个温度范围内)
• 具锁断功能的多功能 LDO 停机引脚
• 固定频率 1.4MHz 升压型转换器产生 MOSFET 栅极驱动电压
• 在内部补偿的升压型转换器使用纤巧型电容器和电感器
• 独立的升压型转换器停机控制允许 LDO 输出电压电源排序
• 16 引脚 SSOP 封装



LT3150CGN#PBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：0 to 70C，AD官网报价：4.73（100-499个）；4.14（1000+个）

LT3150CGN#TRPBF，封装：16-Lead SSOP (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.73（100-499个）；4.14（1000+个）

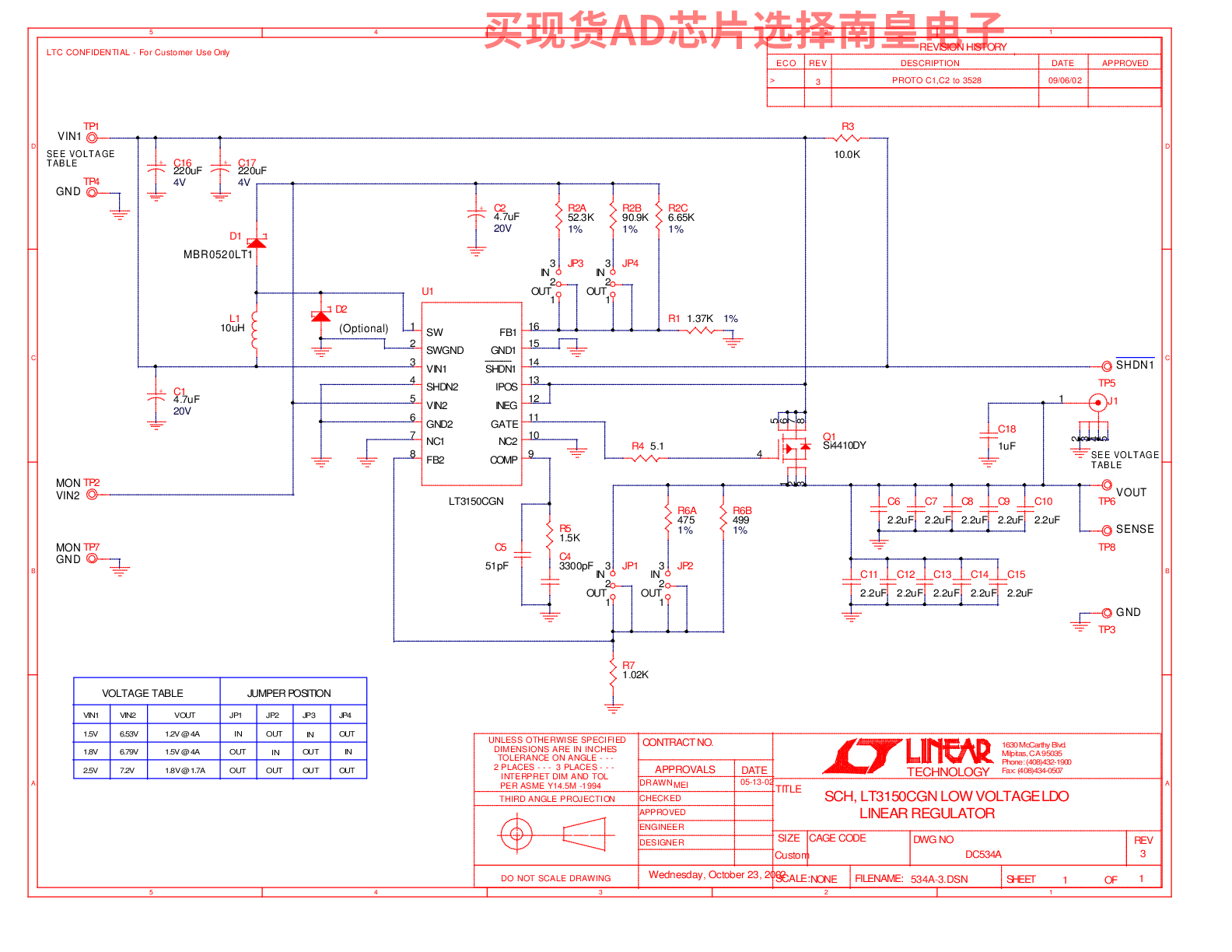

DC534A：LT3150CGN演示板 | 低电压LDO线性稳压器控制器， 1.1V ≤ VIN ≤ 10V， VOUT = 1.2V/1.5/1.8V @ 4A

演示电路534是一款快速瞬态响应、极低压差线性稳压器，内置4A输出电流LT3150线性稳压器控制器。DC534具有1.1V至10V的输入电压范围并产生1.2V、1.5V或1.8V的跳线可选输出电压。

DC534通过LT3150驱动外部N通道MOSFET作为源极跟随器，可以产生超快的瞬态响应。适当选择MOSFET的Rds(on)支持低至300 mV的压差。这些功能加上通过陶瓷输出电容保持稳定工作的能力，使DC534稳压器极其适合低 VIN 至 VOUT应用，如微处理器/微控制器/FPGA电源。
