LT3094 是一款高性能、低压差、负线性稳压器，其采用 ADI 的超低噪声和超高 PSRR架构，可为对噪声敏感的应用供电。该器件可容易地并联以进一步降低噪声、增加输出电流，以及在 PCB 上散播热量。

LT3094 可在235mV 的典型压差电压下提供 500mA 电流。工作静态电流的标称值为2.35mA，在停机模式中则降至 3μA。该器件的宽输出电压范围 (0V 至 −19.5V) 误差放大器以单位增益运作，并提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，这与编程输出电压无关。该器件的其他特点包括一个双极性使能引脚、可编程电流限值、快速启动功能和用于指示输出电压稳定的可编程电源良好。该稳压器具有跟踪功能，可控制上游电源以在 LT3094 的两端保持一个恒定电压，从而较大限度降低功耗并优化 PSRR。

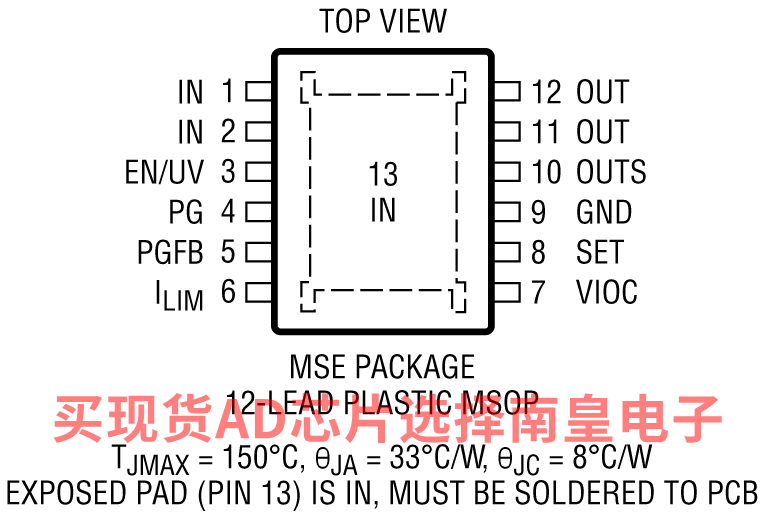

LT3094 可在采用一个 10μF (最小值) 陶瓷输出电容器时保持稳定。内置保护功能包括具折返的内部电流限制和具迟滞的热限制。LT3094 采用耐热性能增强型 12 引脚 MSOP封装和 3mm x 3mm DFN 封装。

应用

• RF 和精准型电源
• 非常低噪声仪表
• 高速 / 高精度数据转换器
• 医疗应用：诊断和成像
• 用于开关电源的后置稳压器

• 超低 RMS 噪声：0.8μVRMS (10Hz 至 100kHz)
• 超低点噪声：在10kHz时，为2.2nV/√Hz

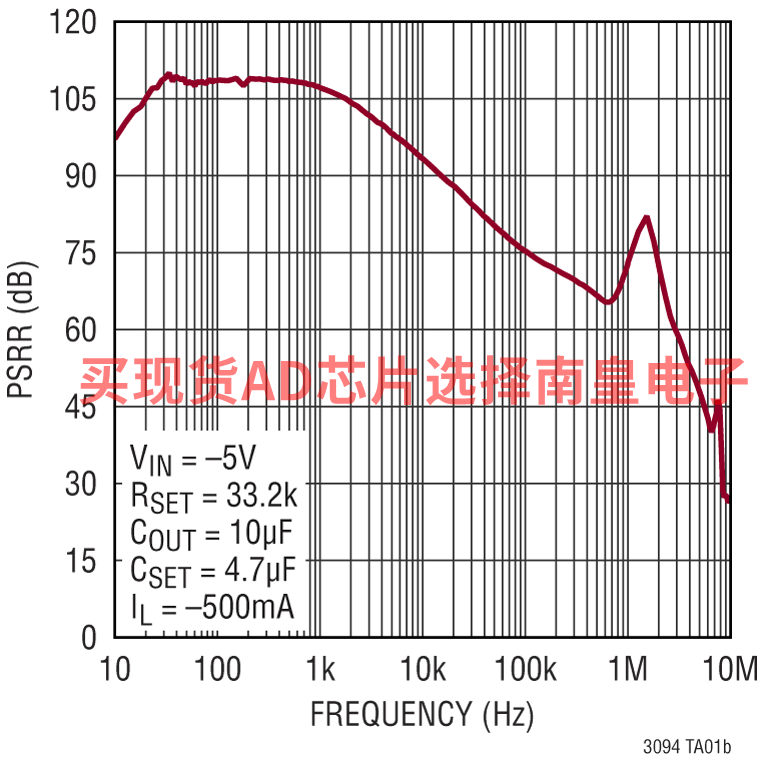

• 超高 PSRR:74dB (在 1MHz)
• 输出电流：500mA
• 宽输入电压范围：−1.8V 至 −20V
• 单电容器改善了噪声和 PSRR 指标
• 100μA SET 引脚电流：±1% 初始准确度
• 由单个电阻器设置输出电压
• 可编程限流值

• 低压差电压：235mV
• 输出电压范围：0V 至 −19.5V
• 可编程电源良好和快速启动
• 双极性精准使能 / UVLO 引脚
• VIOC引脚控制上游稳压器以较大限度降低功耗并优化 PSRR
• 最小输出电容：10μF (陶瓷)
• 12 引脚 MSOP 封装和 3mm x 3mm DFN 封装

LT3094EDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.15（1000+个）

LT3094EDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.15（1000+个）

LT3094EMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.15（1000+个）

LT3094EMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.81（100-499个）；3.15（1000+个）

LT3094HDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 150C，AD官网报价：4.87（100-499个）；4.03（1000+个）

LT3094HDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.87（100-499个）；4.03（1000+个）

LT3094HMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：4.87（100-499个）；4.03（1000+个）

LT3094HMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.87（100-499个）；4.03（1000+个）

LT3094IDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.64（1000+个）

LT3094IDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.64（1000+个）

LT3094IMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.64（1000+个）

LT3094IMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.64（1000+个）

LT3094MPDD#PBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-55 to 150C，AD官网报价：10.49（100-499个）；8.77（1000+个）

LT3094MPDD#TRPBF，封装：12-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：8.77（1000+个）

SCP-LT3094-EVALZ：LT3094 信号链评估板| 500mA 超低噪声负 LDO

演示电路 SCP-LT3094-EVALZ 采用了 LT3094，这是一种超低噪声、超高电源电压抑制比 (PSRR)、负低压差（LDO）的稳压器。该板可在 -3.8V 至 -20V 的输入范围内工作，并可提供高达 500mA 的输出电流。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

SCP-INPUT-EVALZ SCP-OUTPUT-EVALZ SCP-1X5BKOUT-EVALZ SCP-THRUBRD-EVALZ SCP-FILTER-EVALZ SCP-1X2BKOUT-EVALZ SCP-5X1-EVALZ

为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT3094 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT3094 数据手册。

---

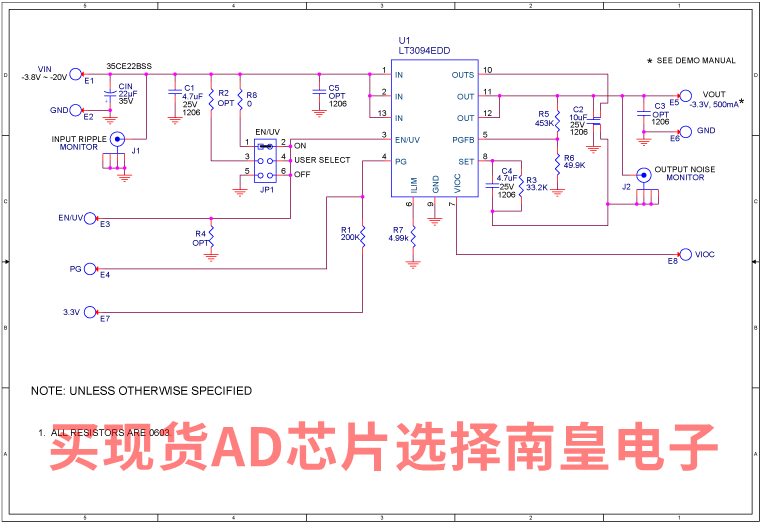

DC2624A：LT3094 演示板 | 超低噪声、超高 PSRR、负 RF LDO，?20V ≤ VIN ≤ ?3.8V, VOUT = ?3.3V/500mA

演示电路 2624A 采用 LT3094，该器件是一款超低噪声、超高电源电压抑制比 (PSRR)、负低压差 (LDO) 稳压器。DC2624A 可在 −3.8V 至 −20V 的输入范围内工作，并可提供高达 500mA 的输出电流。它具有超低噪声 (在 10Hz 至 100kHz 频率范围内为 0.8µVRMS) 和非常高的 PSRR (在 1MHz 时为 75dB)。

LT3094 使能功能 (EN/UVLO 引脚) 是双向的，可以利用一个正电压或负电压进行控制。LT3094 还通过在 ILIM 和 GND 之间连接一个电阻器提供了可编程电流限制功能。电流监视也可通过检测 ILIM 引脚电压来实现。VIOC 跟踪功能负责控制一个上游开关转换器，以在稳压器两端保持一个恒定电压，从而较大限度降低功耗。电源良好反馈 (PGFB) 引脚用于设定一个可编程电源良好门限，并激活快速启动电路。如欲使用电源良好功能，则在 VEXT 上连接一个外部电压源。如果不需要电源良好和快速启动功能，则将 PGFB 连接至IN。

内置保护功能电路包括反向电池保护、反向电流保护、具折返的内部电流限制和具迟滞的热限制。

LT3094 数据手册提供了完整的器件和工作原理说明以及应用信息。必须将数据手册与演示电路 DC2624A 的演示手册配合阅读。LT3094 采用 12 引脚 MSOP 和 3mm x 3mm DFN 封装，在该 IC 的底部具有裸露焊盘。正确的电路板布局对于实现较高的热性能是必不可少的。
