LT3088（800mA 单电阻器坚固型线性稳压器）-AD代理

LT3088的基本参数

制造厂商：AD
产品类别：LDO 线性稳压器
技术类目：正线性稳压器(LDO)
功能描述：800mA 单电阻器坚固型线性稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LT3088的产品详情：

LT3088 是一款 800mA 低压差线性稳压器，其专为严苛的工业应用而设计。该 IC 的一个主要特点是具有扩展的安全工作区 (SOA)。LT3088 可通过并联来提供较高的输出电流或散热量。该器件可承受反向输入和反向输出至输入电压，并没有反向电流。

LT3088 的高精度 50μA 基准电流源允许由单个电阻器把输出电压设置在介于 0V 和 34.5V 之间的任何电平。这种电流基准架构使负载调整与输出电压无关。LT3088 可在采用或未采用输入和输出电容器的情况下保持稳定。

内部保护电路包括反向电池和反向电流保护、电流限制和热限制。LT3088 可提供 3 引脚 SOT-223 封装、3 引脚 DD-PAK 封装和 8 引脚 3mm x 3mm DFN 封装。

Applications

全表面贴装型电源
坚固型工业电源
用于开关电源的后置稳压器
低输出电压电源
本质安全应用

LT3088的优势和特点：

扩展的安全工作区
最大输出电流：800mA
可在采用或未采用输入 / 输出电容器的情况下实现稳定
宽输入电压范围：1.2V 至 36V
由单个电阻器来设置输出电压
输出可调至 0V

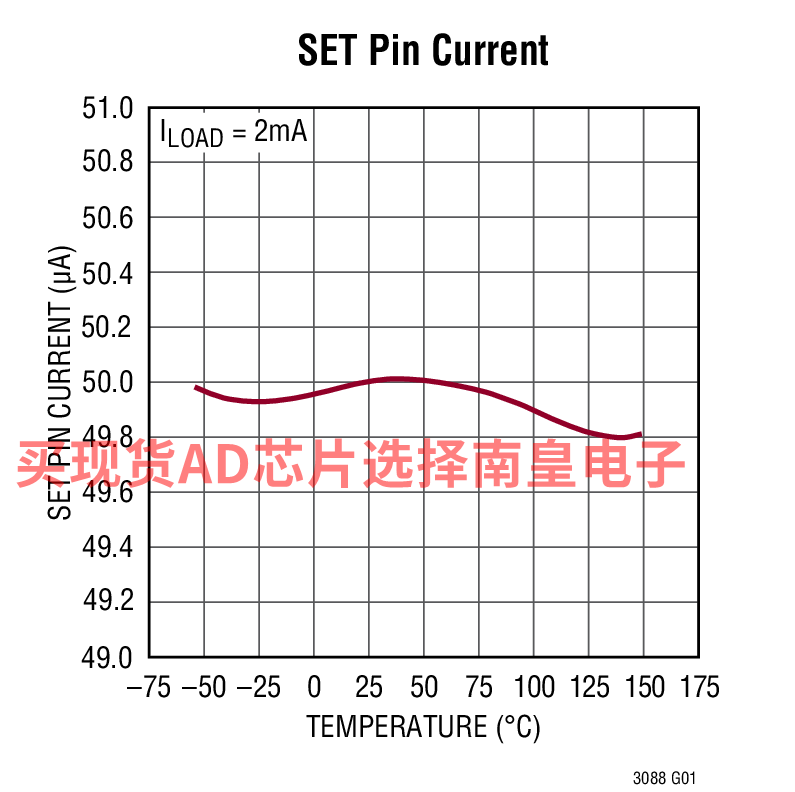

50μA SET 引脚电流：1% 初始准确度
输出电压噪声：27μVRMS
可并联多个器件以提供较高的电流、散热和较低的噪声
LT1117 的引脚兼容型升级器件
反向电池和反向电流保护
OUT 无关)
<0.001%/V 的典型电压调整率

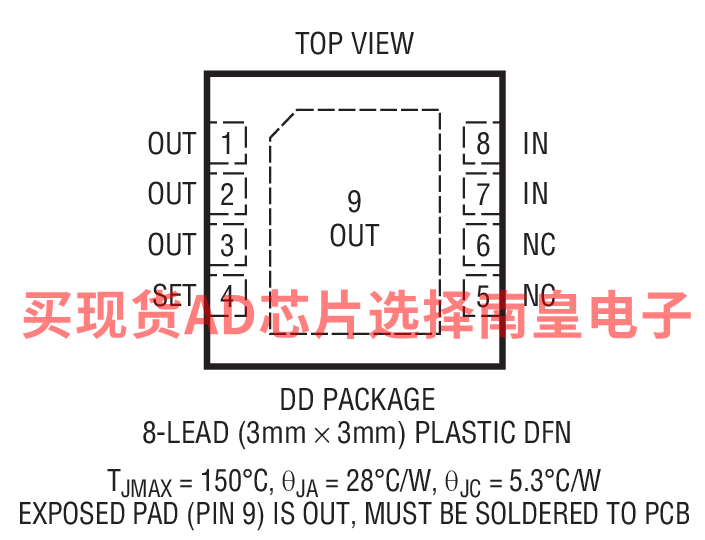

采用 3 引脚 SOT-223、3 引脚 DD-PAK、8 引脚 3mm x 3mm DFN 封装

LT3088具体的完整产品型号参数及价格（美元）：

LT3088EDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.78（100-499个）；2.27（1000+个）

LT3088EDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.78（100-499个）；2.27（1000+个）

LT3088EM#PBF，封装：3-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.49（1000+个）

LT3088EM#TRPBF，封装：3-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.05（100-499个）；2.49（1000+个）

LT3088EST#PBF，封装：3-Lead SOT-223，包装形式及数量：管装，78，工作温度：-40 to 125C，AD官网报价：2.72（100-499个）；2.21（1000+个）

LT3088EST#TRPBF，封装：3-Lead SOT-223，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：2.72（100-499个）；2.21（1000+个）

LT3088HDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 150C，AD官网报价：3.62（100-499个）；2.96（1000+个）

LT3088HDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.62（100-499个）；2.96（1000+个）

LT3088HM#PBF，封装：3-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.93（100-499个）；3.21（1000+个）

LT3088HM#TRPBF，封装：3-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 150C，AD官网报价：3.93（100-499个）；3.21（1000+个）

LT3088HST#PBF，封装：3-Lead SOT-223，包装形式及数量：管装，78，工作温度：-40 to 150C，AD官网报价：3.53（100-499个）；2.88（1000+个）

LT3088HST#TRPBF，封装：3-Lead SOT-223，包装形式及数量：卷带，2000，工作温度：-40 to 150C，AD官网报价：3.53（100-499个）；2.88（1000+个）

LT3088IDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.18（100-499个）；2.6（1000+个）

LT3088IDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.18（100-499个）；2.6（1000+个）

LT3088IM#PBF，封装：3-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT3088IM#TRPBF，封装：3-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：3.49（100-499个）；2.85（1000+个）

LT3088IST#PBF，封装：3-Lead SOT-223，包装形式及数量：管装，78，工作温度：-40 to 125C，AD官网报价：3.08（100-499个）；2.51（1000+个）

LT3088IST#TRPBF，封装：3-Lead SOT-223，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：3.08（100-499个）；2.51（1000+个）

LT3088MPM#PBF，封装：3-Lead DD Pak，包装形式及数量：管装，50，工作温度：-55 to 150C，AD官网报价：8.04（100-499个）；6.6（1000+个）

LT3088MPM#TRPBF，封装：3-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-55 to 150C，AD官网报价：8.04（100-499个）；6.6（1000+个）

LT3088MPST#PBF，封装：3-Lead SOT-223，包装形式及数量：管装，78，工作温度：-55 to 150C，AD官网报价：7.15（100-499个）；5.86（1000+个）

LT3088MPST#TRPBF，封装：3-Lead SOT-223，包装形式及数量：卷带，2000，工作温度：-55 to 150C，AD官网报价：7.15（100-499个）；5.86（1000+个）

LT3088的评估套件：

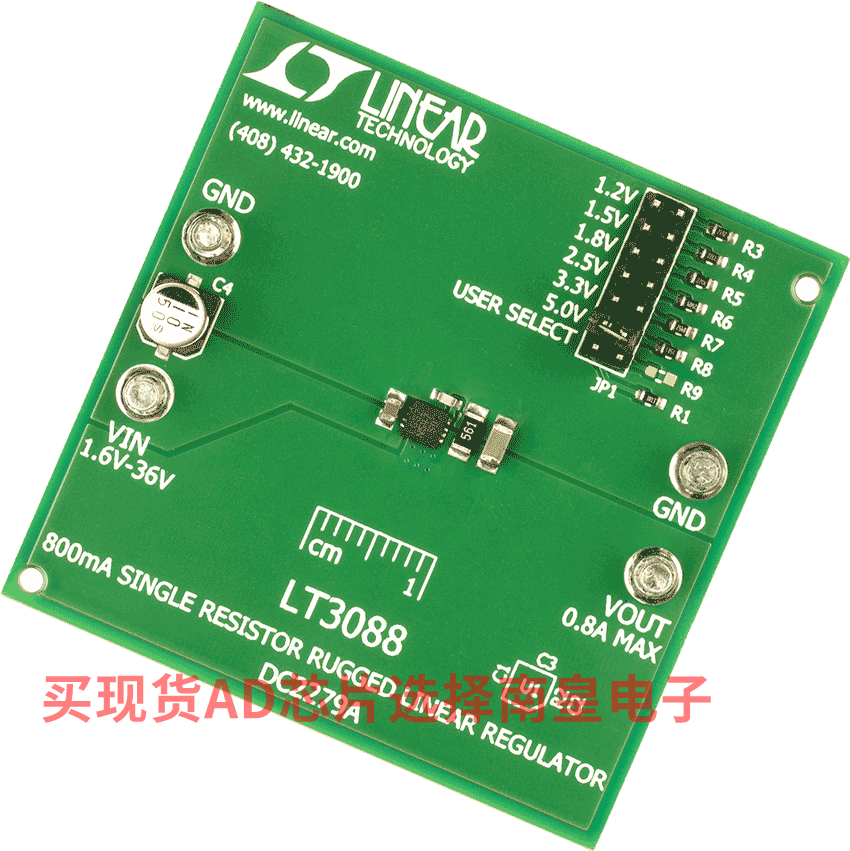

DC2279A：LT3088EDD Demo Board | 800mA Wide SOA Linear Regulator, 1.6V ≤ VIN ≤ 36V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5V @ 800mA

DC2279A is a linear regulator evaluation board featuring the LT3088EDD, which is a 36VIN, 800mA, rugged single resistor programmable linear regulator.

This LT3088 requires a single resistor to program output the voltage to any level between 0V and 34.5V if the load current is larger than 2mA. The demo circuit is configured for output voltages of 1.2V, 1.5V, 1.8V, 2.5V, 3.3V and 5V, and operates over an input voltage range of 1.6V to 36V. A key feature of the LT3088 is its extended safe operation area (SOA). The IC also features paralleled capability for higher output current or heat spreading.

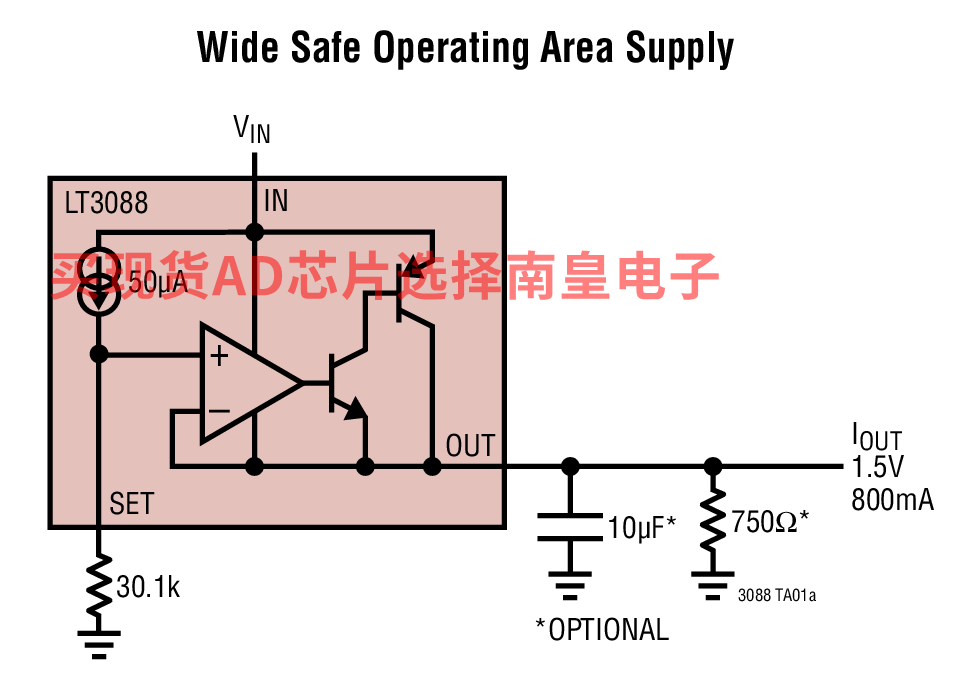

LT3088的电路图解：

LT3088的评估套件：
