LT3083 是一款 3A 低压差线性稳压器，可通过并联来增加输出电流或在表面贴装型电路板上散播热量。这款新型稳压器专为用作一个精准电流源和电压跟随器而设计，可在许多要求高电流、至零的可调节能力和不设置散热器的应用中使用。另外，该器件还将传输晶体管的集电极引出，以在与多个电源一起使用时实现低压差 (低至 310mV) 运作。

LT3083 的重要特点之一是能够提供一个宽输出电压范围。利用流过单个电阻器的一个基准电流，可把输出电压设置在 0V 至 23V 之间的任意电平 (DD-PAK 和 TO-220 封装)。当在输出端上使用 10μF 电容时，LT3083 可实现稳定，而且该 IC 能在采用小的陶瓷电容器时保持稳定，而不像其他稳压器所常见的那样需要额外的 ESR。

内部保护电路包括电流限制和热限制。LT3083 采用 16 引脚 TSSOP 封装 (具有一个裸露衬垫以实现更加优良的热特性)、12 引脚 4mm x 4mm DFN 封装 (也具有一个裸露衬垫)、5 引脚 TO-220 封装和 5 引脚表面贴装型 DD-PAK 封装。

• 高电流全表面贴装型电源
• 高效率线性稳压器
• 用于开关电源的后置稳压器
• 低元件数目可变电压电源
• 低输出电压电源

• 可把输出并联以提供较高的电流和散热量
• 输出电流：3A

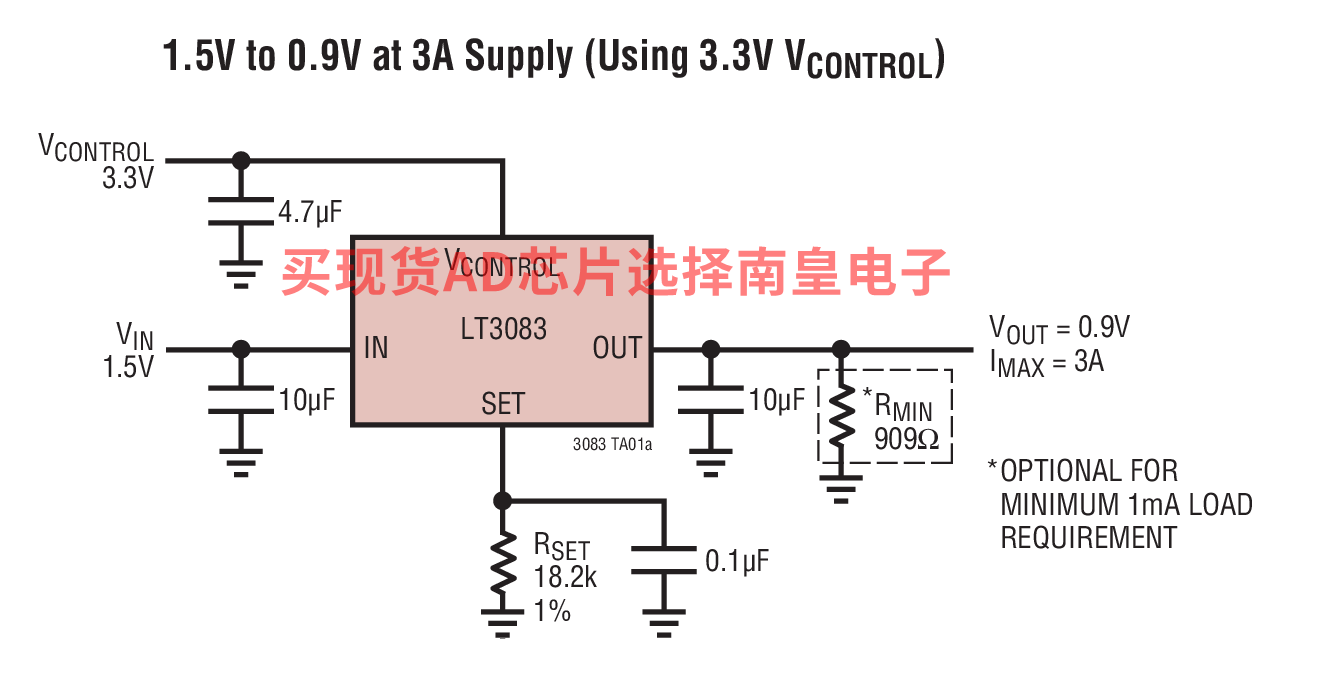

• 由单个电阻器来设置输出电压

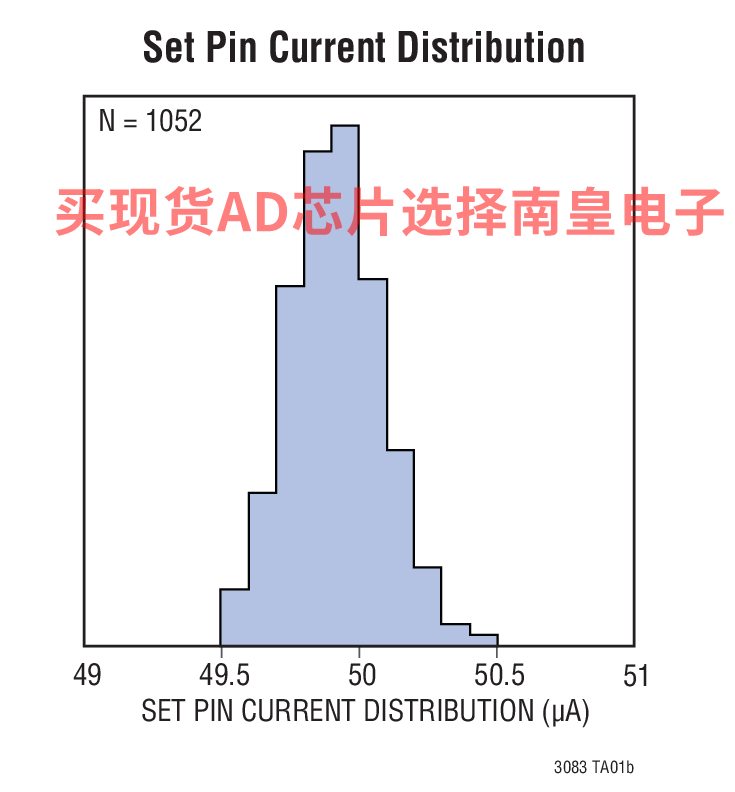

• 50μA SET 引脚电流：1% 初始准确度
• 输出可调至 0V
• 低输出噪声：40μVRMS (10Hz 至 100kHz)
• 宽输入电压范围：1.2V 至 23V (DD-Pak 和 TO-220 封装)
• 低压差电压：310mV
• <1mV 负载调整
• <0.001%/V 电压调整率
• 最小负载电流：1mA
• 采用 10μF 最小陶瓷电容器时可实现稳定
• 具折返的电流限制和过热保护

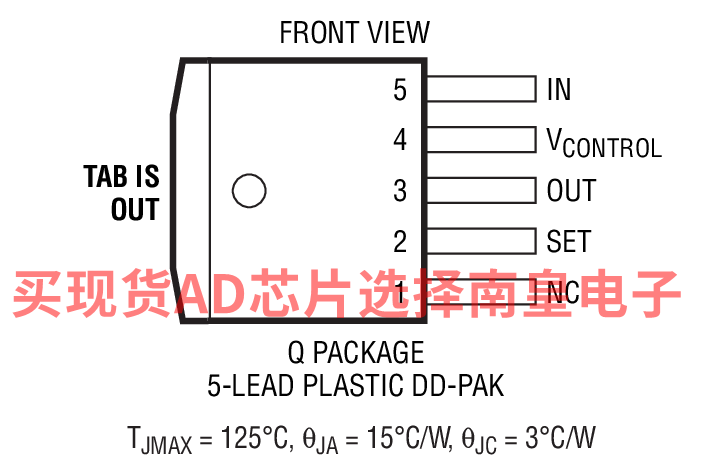

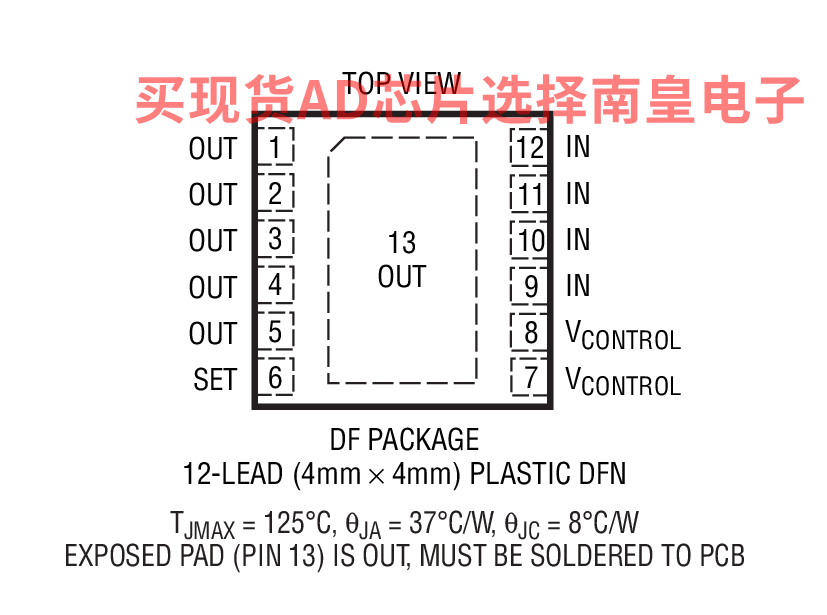

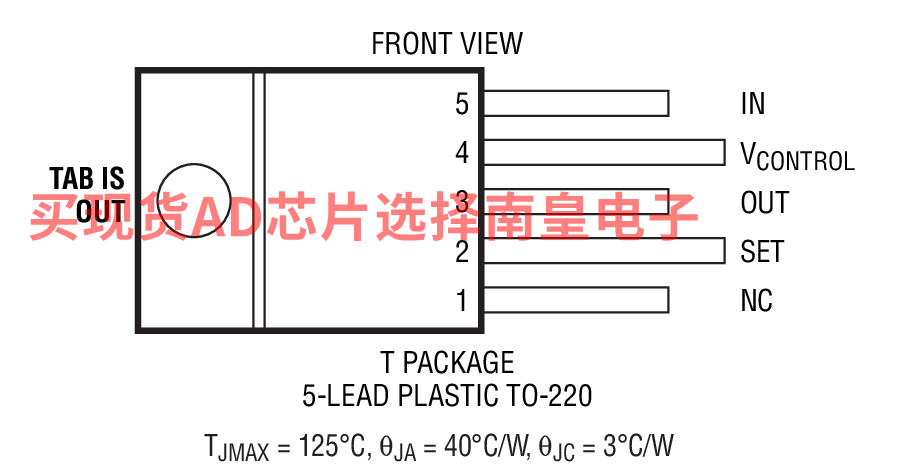

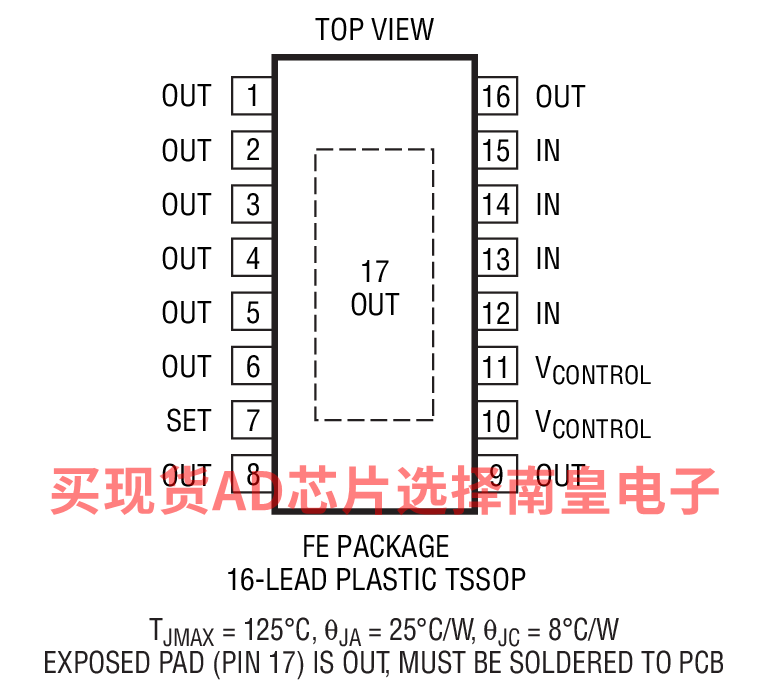

• 采用 16 引脚 TSSOP、12 引脚 4mm x 4mm DFN、5 引脚 TO-220 和 5 引脚表面贴装型 DD-PAK 封装

LT3083EDF#PBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.18（100-499个）；4.25（1000+个）

LT3083EDF#TRPBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.18（100-499个）；4.25（1000+个）

LT3083EFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：5.36（100-499个）；4.39（1000+个）

LT3083EFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.36（100-499个）；4.39（1000+个）

LT3083EQ#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.63（100-499个）；4.61（1000+个）

LT3083EQ#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：5.63（100-499个）；4.61（1000+个）

LT3083ET#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.52（100-499个）；4.54（1000+个）

LT3083IDF#PBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.98（100-499个）；4.91（1000+个）

LT3083IDF#TRPBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.98（100-499个）；4.91（1000+个）

LT3083IFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-40 to 125C，AD官网报价：6.16（100-499个）；5.05（1000+个）

LT3083IFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.16（100-499个）；5.05（1000+个）

LT3083IQ#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.42（100-499个）；5.27（1000+个）

LT3083IQ#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：6.42（100-499个）；5.27（1000+个）

LT3083IT#40PBF，封装：5-Lead TO-220 (Flow 40)，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.81（100-499个）；5.7（1000+个）

LT3083IT#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：6.31（100-499个）；5.2（1000+个）

LT3083MPDF#PBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：管装，91，工作温度：-55 to 125C，AD官网报价：13.77（100-499个）；11.35（1000+个）

LT3083MPDF#TRPBF，封装：12-Lead DFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：13.77（100-499个）；11.35（1000+个）

LT3083MPFE#PBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：管装，95，工作温度：-55 to 125C，AD官网报价：14.3（100-499个）；11.75（1000+个）

LT3083MPFE#TRPBF，封装：16-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：14.3（100-499个）；11.75（1000+个）

LT3083MPQ#PBF，封装：5-Lead DD Pak，包装形式及数量：管装，50，工作温度：-55 to 125C，AD官网报价：14.97（100-499个）；12.34（1000+个）

LT3083MPQ#TRPBF，封装：5-Lead DD Pak，包装形式及数量：卷带，750，工作温度：-55 to 125C，AD官网报价：14.97（100-499个）；12.34（1000+个）

LT3083MPT#PBF，封装：5-Lead TO-220，包装形式及数量：管装，50，工作温度：-55 to 125C，AD官网报价：14.91（100-499个）；12.28（1000+个）

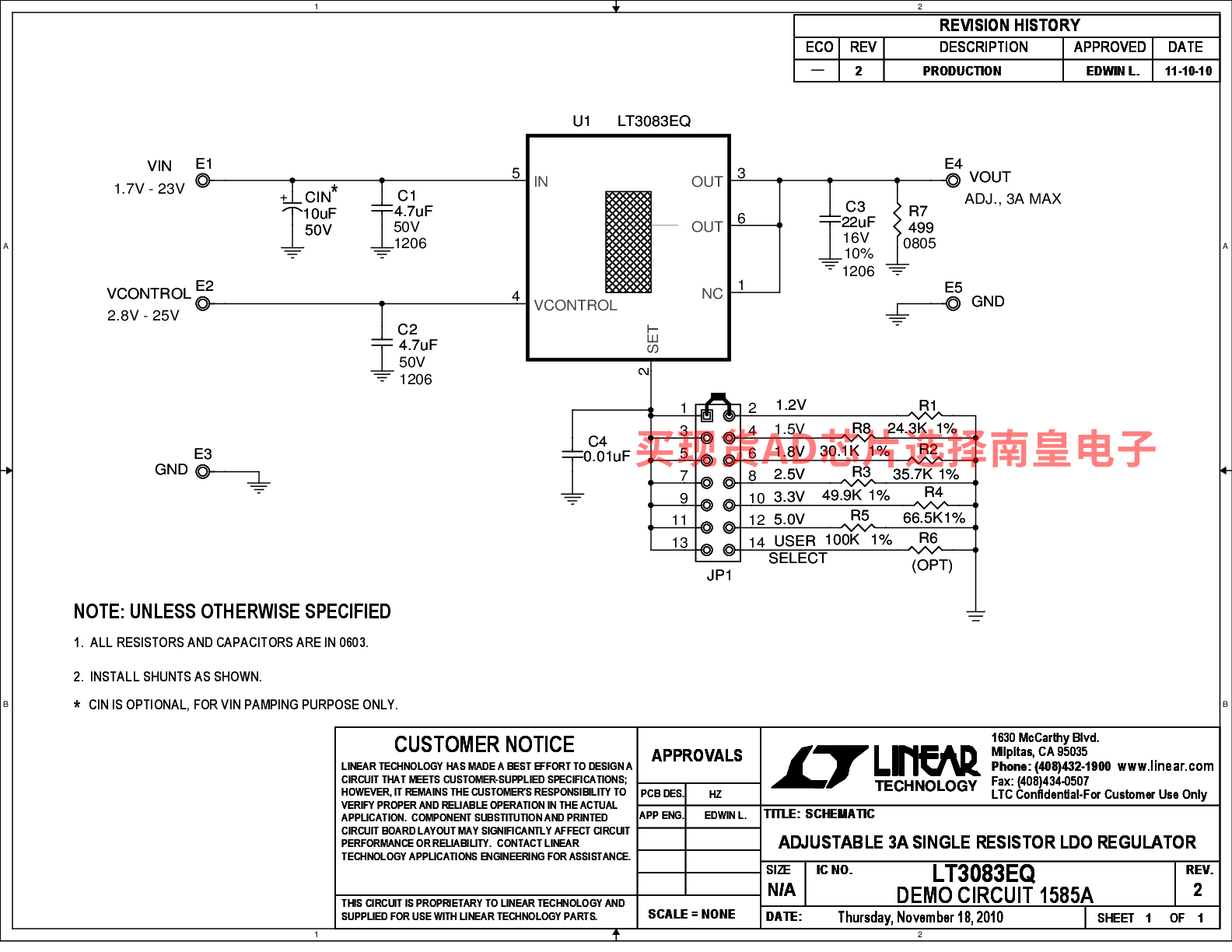

DC1585A：LT3083EQ Demo Board | Single Resistor Prog Low Dropout Linear Regulator, 1.7V ≤ VIN ≤ 23V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5.0V @ 3A

Demonstration circuit 1585A is an adjustable 3A linear regulator featuring the LT3083 in the DD-PAK-5 package. Architected as a precision current source and voltage follower, the LT3083 can be used in many applications requiring high current, adjustability to zero output, and no heat sink. Internal protection circuitry includes current limiting and thermal limiting.The device brings out the collector of the pass transistor to allow low dropout operation when used with multiple supplies.

The demo board oprerates with an input supply voltage range of 1.7V to 23V. A control voltage bias supply that is 1.2V to 1.4V higher than the input voltage is required for proper regulation. A key feature of the LT3083 is its wide output voltage range. The DC1585A's jumper-selectable output voltage can be set to 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5.0V, or a user-selectable value. DC1585A can be used as a high current linear regulator, a post regulator for switching supplies, a variable voltage supply or a low output voltage power supply.
